بررسی انوع سازه فضایی کاربرد های سازه فضاکار

سقف این ساختمان صنعتی توسط یک سازه قاب فضایی، نگه داشته شده‌است.

سازه فضاکار یک سیستم خرپای سه بعدی است که دهانه‌های آن در دو جهت گسترش یافته‌اند و اعضای آن فقط تحت تأثیر کشش و فشار قرار دارند. این سازه‌ها از مدول‌های یکسان و تکرار شونده با لایه‌های موازی در بالا و پایین (مشابه میله‌های فوقانی و تحتانی خرپا) تشکیل می‌گردند. سازه فضاکار، به مجموعه سازه‌های مشابهی اطلاق می‌شود که شامل شبکه‌ها، طاقها، برجها، شبکه‌های کابلی، سیستم‌های پوسته‌ای و غشایی، سازه‌های تا شونده و ترکیبات کش بستی می‌شود. این تعریف، یک تعریف ریخت شناسانه از سازه‌های فضا کار است.

یک قاب فضایی یا سازهٔ فضایی، عبارت است از سازه‌ای که از اجزای خرپامانند سبک و محکم تشکیل شده از پایه‌هایی که در یک الگوی هندسی در کنار هم قرار گرفته‌اند. قاب‌های فضایی برای پوشش دادن دهانه‌هایی که تکیه‌گاه کم‌تعدادی دارند به کار می‌روند. چون در قاب‌های فضایی، همچون خرپاها از مثلث استفاده می‌شود، لنگرهای خمشی، به صورت بارهای کششی و فشاری به اعضای محوری خرپا منتقل می‌گردند که این خود باعث مستحکم بودن قاب‌های فضایی می‌شود.

گاهی از سازه‌های فضاکار در ساخت موتور سیکلت و وسایل حمل و نقل نیز استفاده می‌شود.

اصطلاح سازه فضایی گاهی اوقات به جای سازه فضاکار بکار می‌رودکه این دو اصطلاح از لحاظ کلمه‌ای مترادفند؛ ولی از لحاظ معنا و مفهوم با هم تفاوت دارند. سازه فضایی به سازه‌ای اطلاق می‌شود که در فضای خارج از جو ساخته یا مورد استفاده قرار گیرد که ممکن است خود یک فضاکار باشد.

بررسی کلی سازه فضاکار

یک قاب فضایی ساده

ساده‌ترین نوع قاب‌های فضایی به این گونه‌است که هرم‌هایی با سقف تخت و با استفاده از میله‌های آلومینیومی یا فولادی میله‌ای شکل ساخته شوند. در بیشتر مواقع، این نوع از قاب‌ها شبیه به بازوی متحرک افقی یک جرثقیل برجی است که در کنار هم قرار گرفته‌اند. نوع دیگر قاب‌های فضایی که دارای استحکام بیشتری نیز هست، به صورت هرم‌های چهاروجهی به‌هم‌پیوسته اجرا می‌شوند. در این حالت، همهٔ اعضای محوری قاب، دارای طول یکسانی هستند. از نظر فنی، این نوع از قاب فضایی، مانند یک شبکهٔ برداری یا یک خرپای هشت‌گانه‌است. در انواع دیگر قاب‌ها نیز، با تغییر دادن طول اعضای محوری، شکل کلی سازه به صورت انحناء یا اشکال هندسی دیگر تغییر می‌یابد.

تاریخچه سازه فضایی

به عنوان قدیمی‌ترین ساخت‌ها برای سازه‌های فضاکار می‌توان از داربست‌هایی که جهت نگهداری چادرهای انسان‌های اولیه بکارمی رفت نام برد. از جمله قدیمی‌ترین چادرهای انسان‌های اولیه که در مناطقی از چین باستان که در چند سال پیش کشف شده بود می‌توان اشاره کرد. کاربرد سازه‌های شبکه‌ای و سه بعدی در روم باستان و ایران کهن و نیز ایران دوره صفویه در ساخت سالن‌های تجمع، آمفی تئاترها، قصرها، مساجد اسلامی، اماکن متبرکه و غیره جلوه گر است.

اولین شبکه چند لایه توسط الکساندر گراهام بل در سال ۱۹۰۶ برای کایت پرواز ساخته شد. در این شبکه طول اعضاء یکسان، اتصالات ساده بود. او اولین مهندسی است که حدود ۹۰ سال پیش نشان داد که می‌توان با قرار دادن صحیح اعضاء سازه‌ای در کنار هم سازه‌هایی محکم و سبک ساخت. می‌توان گفت کاربرد عملی و توسعه یا فته سازه‌های فضاکار و طراحی اصولی این گونه سازه‌ها از سال ۱۹۵۰ شروع شده‌است. مهندسین سازه به دلیل رفتار خوب این نوع سازه‌ها در برابر بارهای مختلف و مهندسین معمار به علت زیبایی و یکنواختی خاصی که در هندسه آن‌ها موجود است مجذوب این گروه از سازه‌ها شده و تحقیق و بررسی عمیقی در رفتار واقعی این سازه‌ها و کاربرد ساختار بهینه در تحلیل و طرح این سیستم‌ها آغاز گردید.

مزایا سازه فضاکار

سازه‌های فضاکار مزیت‌هایی دارند که در ذیل به آن‌ها اشاره می‌کنیم:

• زیبایی:

طراحی اجزاء سازه‌ای در این سیستم به گونه‌ای است که سیستم اجرا شده از چنان زیبایی برخوردار است که در اکثر پروژ ه‌های اجرا شده، سازه به صورت نمایان باقی می‌ماند، حتی در بسیاری از موارد جهت نماسازی‌ها از این سیستم استفاده می‌گردد.

• امکان همزمانی اجرای سازه فضایی با عملیات ساختمانی دیگر از آنجایی که روش‌های مختلفی برای بافت در این سیستم وجود دارد، امکان همزمانی اجرای این سیستم با دیگر فعالیت‌های ساختمانی به‌طور هم‌زمان و بدون مزاحمت وجود خواهد داشت.
• عبور تأسیسات از داخل سازه اجرا شده:

فضای موجود بین لایه‌های سازه فضایی اجرا شده محل مناسبی را جهت عبور تأسیسات برقی و مکانیکی که می‌بایستی در سطح سالن پراکنده شود فراهم می‌سازد با این مزیت که این تأسیسات از حداقل دید برخوردار است و هم چنین اتصال این قطعات و قطعات الحاقی دیگر نظیر تابلوها، نور افکن‌ها و … به راحتی و در تمامی سطح ایجاد شده وجود خواهد داشت.

• عدم استفاده از عملیات جوشکاری در هنگام نصب

بواسطه پیش ساخته‌سازی اجزای سازه در کارخانه و پیچ و مهره‌ای بودن کلیه اتصالات هیچگونه عملیات جوشکاری در هنگام مونتاژ و نصب سازه بر روی قطعات انجام نمی‌پذیرد.

• سبک بودن

علیرغم آنچه که از شکل ظاهری این سستم به نظر می‌آید سازه اجرا شده بسیار سبک است به‌طوری‌که در مقایسه با دیگر سازه‌های ساختمانی در شرایط مساوی ترجیح داده می‌شود و از این سیستم در اضافه اشکوب‌ها و در زمین‌های با مقاومت خاک پایین استفاده فراوانی صورت می‌گیرد.

• سرعت

استفاده از نرم‌افزارهای مختلف کامپیوتری و هم چنین نرم‌افزارهای خاص این سیستم که توسط متخصصین این شرکت طراحی وآماده شده‌است در مرحله طراحی استفاده از ماشین آلات اتوماتیک و نیمه اتوماتیک در تولید قعات در مرحله تولید و روش‌های متعددی که در زمان اجرای سازه فضایی توسط نیروهای مجرب این شرکت بکار گرفته می‌شود.

• هزینه پایین در دهانه‌های بزرگ

ارزان‌تر بودن این سیستم در مقایسه با سایر سیستم‌های سازه‌ای به خصوص در سالن‌های با دهانه بالا این سیستم را تبدیل به تنها گزینه‌ای نموده که با توجه به سایر مزیت‌های آن دارای توجیه اقتصادی است.

• امکان بازکردن و بستن مجدد سازه

از آنجایی که رد طول عملیات نصب سازه هیچگونه عملیات جوشکاری صورت نمی‌گیرد و کلیه اتصالات در سازه اصلی وقطعات الحاقی به صورت پیچ و مهره‌ای صورت می‌گیرد لذا سازه اجرا شده این قابلیت را دارا است که به‌طور کامل مونتاژ گردد و در محل دیگر به همان شکل دیگری تنها با تغییرات اندکی در قطعات سازه‌ای نصب شود.

• تولید قطعات در کارخانه

ساخت و تولید قطعات سازه در کارخانه، کنترل کیفیت و دقت بسیار بالایی را موجب خواهد شد که این امر خود دقت وکیفیت بالا در کل سازه اجرا شده را به همراه خواهد داشت.

• تغییر در فضای ایجاد شده

به واسطه قابلیت خاصی که این سیستم سازه‌ای دارا است کاهش یا افزایش سطح سازه فضایی اجرا شده از هر طرف و به هر شکل تغییر محل تکیه گاه‌ها با حفظ سازه قبلی با رعایت نکات طراحی به راحتی امکان‌پذیر است که این مطلب امکان فوق‌العاده‌ای را در سالن‌های تجاری و صنعتی جهت طرح‌های توسعه ایجاد می‌نماید که از این نظر با هیچ نوع از سازه‌های دیگر قابل مقایسه نیست.

• ضریب ایمنی بالا

درجه نامعینی بالای این سیستم، ژیچ و مهره‌ای بودن اتصالات و سهولت کنترل کیفیت قطعات و اتصالات و ساخت کارخانه‌ای قطعات به صورت پیش‌ساخته عواملی است که ضریب اطمینان و ایمنی سازه را به میزان قابل ملاحظه‌ای افزایش می‌دهد.

• ایجاد سقف افقی در فضایی داخلی

ایجاد سقف افقی در داخل سالن‌ها از دیگر مزیت این سیستم است که علاوه بر زیبایی نسبت به سیستم‌هایی نظیر سوله در مصرف انرژی جهت گرمایش و سرمایش فضای داخل حداکثر صرفه جویی را موجب می‌گردد.

کاربرد سازه فضاکار

قاب‌های فضایی در ساختمان‌های مدرن کاربرد فراوانی دارند. این نوع از قاب‌ها بیشتر در سقف‌هایی با دهانه‌های بزرگ در ساختمان‌های مدرن تجاری و صنعتی دیده می‌شوند.

سیستم‌های سازه‌های فضاکار در سازه‌هایی که در آن‌ها احتیاج به پوشش دهانه‌های بزرگ و بدون ستون است از قبیل:

کارخانه سازه فضایی ها با تولید قطعات لازم برای ساخت آشیانه هواپیماها، سالن‌های کارخانه‌ها، پوشش استادیوم‌های ورزشی، باشگاه‌های ورزشی، پارکینگ‌های طبقاتی، مراکز فرهنگی وتفریحی، تالارهای تجمع و سخنرانی، سالن اجتماعات، سینماها، آمفی تئاترها، مراکز خرید (بازارهای خرید)، ایستگاه‌های راه‌آهن، ترمینال‌ها و اهداف بسیار دیگربکار می‌رود. سیستم‌های سازه‌های فضاکار در سازه‌هایی چون دکل‌های انتقال نیرو، برج‌های مخابراتی، برج‌های ذخیره آب، بشقاب‌های مخابراتی و رادیویی، نیز کاربرد دارند.

انواع سازه فضایی

سازه‌های فضاکار به سه روش دسته‌بندی می‌شوند:

• انواع سازه‌های فضاکار از لحاظ مصالح
• انواع سازه‌های فضاکار از لحاظ ساختار
• انواع سازه‌های فضاکار از لحاظ سیستم اتصال دهنده اعضا

انواع اتصالات سازه فضایی

انواع اتصالات سیستم های سازه فضایی به 4 روش انجام می شود :

اتصال سیستم مرو

مرو (MERO) از مجموعه گره های کروی توپر (KK) سیستم مرو که زیر مجموعه سیستم پیونده گوی سان (Nodular systems )می باشد ، اولین بار توسط شرکت مرو آلمان در سال 1942 طراحی و به صورت تجاری عرضه شده است . این سیستم شامل کره فولادی از جنس CK45  است که نقش اصلی آن در سازه های فضاکار ، به هم پیوستن اعضا و انتقال بین اعضا متصل شونده به آن پیونده (گوی) می باشد .

اتصال سیستم کاتروس

( CATRUS)  سیستم کاتروس سیستم کاتروس یکی از انواع سازه های فضایی است که از مجموعه گره های تک پیچ و مهره ای می باشد اولین بار در اسکاتلند ابداع گردید. درسیستم کاتروس همه اعضا از لوله یا پروفیل تشکیل شده و معمولا برای دهانه های بین 5 تا 12 متر استفاده می شود در این سیستم به اعضا اتصالی کمتری در مقایسه با سیستم مرو نیاز است به همین لحاظ در شرایط مشابه از قیمت مناسب تر در مقایسه با سایر سیستم ها برخوردار است.

اتصال سیستم یونی بت

سیستم یونی بت(UNIBAT) از مجموعه اتصالات منشوری (هرمی – تک واحدی)  سیستم یونی بت که برای اولین بار در انگلستان ابداع شده از واحد های هرمی تکرار شونده تشکیل شده بطوریکه این هرم های معکوس با قاب های صلب مدول های استاندارد،  سیستم یونی بت را در لایه فوقانی و میانی تشکیل داده و در گوشه ها با استفاده از پیچ های فولادی با مقاومت کششی بالا به یکدیگر متصل می شوند.

اتصال سیستم تریودتیک

سیستم تریودتیک (Triodetic) در سال 1953 توسط شرکت کانادایی توسعه داده شد.این سیستم در اصل از قطعات آلومینیوم ساخته شده است و در سال 1966 اعضای فولادی نیز شامل شد. اجزا آن از اتصالات شکاف ، اعضای لوله ،نگهدارنده واشر و پیچ ومهره تشکیل یافته است.اتصال با شکاف های شبکه به عنوان یک بیرون آمدگی آلومینیومی تولید شده است.

سازه‌های فضاکار از لحاظ ساختار

سازه فضا کار یک ایستگاه قطار

شبکه‌های دو لایه

شبکه‌های دو لایه یکی از مهم‌ترین و متداول‌ترین انواع سازه‌های فضاکار به شمارمی روند. این نوع سازها از دو صفحه عناصر که این دو صفحه که با یکدیگر موازی و توسط عناصر میانی به یکدیگر متصل اند تشکیل شده‌است.

شبکه‌های سه لایه

شبکه‌های سه لایه از دو صفحه بالا و پایین و یک صفحه میانی تشکیل شده‌اند که هر یک از صفحات بالا و پایین توسط اعضای میانی به صفحه میانی متصلند. این شبکه‌ها در مواقعی به کار می‌روند که سازه دارای دهانه خیلی بزرگی باشد و ارتفاع شبکه دو لایه جوابگوی قیود آن نباشد. به عنوان مثال:ایستگاه راه‌آهن جمهوری اسلامی ایران - تهران، نماز جمعه تهران – دانشگاه تهران^[۵]

سازه‌های چلیکی

اگر شبکه‌ای در یک جهت دارای انحناء باشد سازه‌های چلیکی نامیده می‌شود. این بیشتر برای پوشش سطوح مستطیلی شکل بکاربرده می‌شوند.

سازه‌های گنبدی

در صورتی که شبکه‌ای در دو جهت دارای انحناء باشد، سازه گنبدی نامیده می‌شود. در ساخت گنبدها سعی بر آن است که اعضا دارای یک اندازه باشد اما به هر حال تعداد انواع اعضا زیاد خواهد بود. برای ایجاد ساختار گنبدی کافی است یک شبکه را (به هر شکل دلخواه) روی یک کره تصویر نمود.

سازه‌های تاشو

این نوع سازه‌ها مثل چتر قابلیت جمع شدن و انتقال دارند و کاربرد عمده آن‌ها در مکان‌هایی است که به دلیل محدودیت‌های جوی، مکانی، زمانی ومصالح، ساخت دیگر سازه‌ها امکانپذیر نباشد. سازه‌های تاشو بیشتر برای اماکن موقت مانند سیرکها، نمایشگاه‌ها و مناطق سیل و زلزله زده بکار می‌رود.

سازه‌های بادشو

سازه‌هایی هستند که از مواد مخصوص لاستیکی یا پلاستیکی ساخته می‌شوند و در مواقع استفاده با پمپ باد می‌شوند.

سازه‌های ماهواره‌ایی

سازه‌هایی هستند که به صورت خرپاهای فضایی در ارتفاع ساخته می‌شوند و کاربرد آن‌ها درسازه‌های ماهواره‌ای، خطوط انتقال نیرو وبرج‌های مخابراتی است.

سازه‌های پل‌های فضاکار

پل‌هایی هستند که از خر پاهای مرکب فضایی ساخته می‌شوند. این نوع پل‌ها برای دهانه‌های بزرگ بعد از پل‌های کابلی در درجه اهمیت‌اند.

سازه‌های فضاکار از لحاظ مصالح سازه فضاکار

سازه‌های فضاکار فولادی

فولاد پر کاربردترین ماده در ساخت سازه‌های فضاکار به‌شمار می‌رود. شاید مهم‌ترین علت آن سختی و جوش‌پذیری بالای آن باشد. یکی دیگر از ویژگی‌های مفید فولاد، تنوع پروفیل‌های فولادی و انبوه بودن در اکثر نقاط دنیا بخصوص در کشورهای صنعتی است.

سازه‌های فضاکار آلومینیومی

یکی از مصالحی که اکنون مورد توجه قرار گرفته‌است، آلومینیوم است. از مزیتهای بارز آلومینیوم می‌توان به سبک بودن آن اشاره نمود. بطوری‌که وزن آلومینیوم در حدود ۳/۱ وزن فولاد است. همچنین مقاومت خوردگی بیشتری نسبت به فولاد دارد. در نهایت آلومینیوم هنوز گرانتر از فولاد است.

سازه‌های فضاکار چوبی

چوب به عنوان یک ماده اولیه در قرون وسطی جهت پوشش سقف بکار می‌رفت. استفاده از چوب‌های ورقه‌ای جهت ساخت این سازه‌ها، یک روش اقتصادی فراروی ساخت این سازه‌ها قرار داد. گنبدهای چوبی در پوشش سالن‌های مدارس و سالن‌های ورزشی بسیار متداول است.

اجزای تشکیل دهنده سازه فضایی

گره‌ها (پیونده‌ها)

شاید می‌توان گفت که مهم‌ترین قسمت در سازه‌های متداول اتصالات و جزئیات مربوط به آن‌ها است. پیونده مرو با قابلیت ۱۸ اتصال

اعضاء

بدنه اصلی یک سازه فضاکار را اعضای آن سازه تشکیل می‌دهند. این اعضا در سازه‌های فضاکار، پروفیلهایی در اندازه و مقاطع مختلف می‌باشند. عمده‌ترین مقاطع بکار رفته در سازه‌های فضاکار مقطع دایره‌ای، به صورت توپر یا توخا لی ومقاطع نبشی یا قوطی است.

تکیه گاه‌ها

شکل و موقعیت تکیه گاه‌ها در سازه‌های فضاکار، تأثیر زیادی بر نحوه توزیع نیروها در اعضای مجاور و تمرکز نیرو در آن‌ها دارد. این بدان علت است که تعداد تکیه گاه‌ها در این سیستم‌ها نسبت به سطح پوششی بسیار کم است و کل نیروهای قائم توسط این تعداد اندک تکیه گا ه‌ها به پی منتقل می‌گردد. در اغلب موارد اعضای مجاور تکیه گاه را پروفیل‌های تو پر و سنگین تشکیل می‌دهند.

روش‌های طراحی سازه فضایی

در صورتی که بار به گره آبی رنگ اعمال شده و عضو سرخ رنگ وجود نداشت، آنگاه رفتار سازه کاملاً به سختی خمشی گره آبی بستگی داشت. اما اگر عضو قرمز رنگ را در نظر گرفته و از سختی خمشی گره آبی و سختی عضو قرمز صرف نظر کنیم، در این حال، می‌توان این سیستم را با استفاده از ماتریس سختی و بدون درنظر گرفتن تغییرات زاویه‌ای محاسبه کرد.

قاب‌های فضایی معمولاً با استفاده از ماتریس سختی، طراحی می‌شوند. ویژگی ماتریس سختی، مستقل بودن آن نسبت به تغییرات زاویه‌ای است. اگر مفصل‌ها به حد کافی محکم و سخت باشند، برای سادگی در محاسبات، می‌توان از تغییرات زاویه‌ای صرف نظر کرد.

مراحل اجرای پروژه‌ها سازه فضایی

1. طراحی: (مدل‌سازی در Formian و انتقال و ادیت نقشه در AutoCad)
2. محاسبات: (توسط نرم‌افزار 89 Sap-AISC ASD)
3. تولید هموندها
4. رنگ‌آمیزی هموندها
5. ستون گذاری
6. بافت سازه فضاکار
7. نصب سازه فضاکار
8. نصب پوشانه

روش‌های نصب سازه فضایی

• گسترش و تثبیت تمامی اعضای سازه به صورت یکجا، سپس نصب آن محل دائمی.
• گسترش و تثبیت تمامی اعضای سازه در بخش‌های کوچک بر روی زمین سپس بالا بردن آن‌ها تا موقعیت نهایی و نصب روی تکیه‌گاه دائمی.
• گسترش و تثبیت اعضای سازه قطعات بزرگتر روی زمین سپس بالا بردن و نصب آن‌ها در هوا به قسمت‌هایی از سازه که قبلاً نصب شده‌اند.
• گسترش و تثبیت اعضای سازه به صورت یکجا بر روی زمین سپس بالا بردن و نصب آن در محل دائمی.

از روش‌های یاد شده روش اول به دلیل وزن سازه و دشواری عملیات نصب اجزا در ارتفاع بلند کمترین کاربرد را در میان سایرین ارد.

مدل‌سازی سازه فضایی

امروزه در کشورهای صنعتی و پیشرفته با تعریف کاتالوگ محصولات از فولاد و بتن تا سنگ نما در نرم‌افزارهای مدل‌سازی اطلاعات ساختمان BIM سازنده، طراح و مالک به سادگی در مراحل ابتدایی با انتخاب محصول مشخص شده و جایگذاری آن در مدل با خصوصیات و رفتار ناشی از قرارگیری هر المان در ساختمان آشنا شده و می‌تواند به صرفه‌ترین انتخاب از لحاظ اقتصای، انرژی و مقاومت را انجام دهد.





راهبند در تبریز با ضمانت دائم

راهبند تبریز با ضمانت کامل در سراسر کشور

راهبند وسیله ای است که با به کار بردن آن می توان ورود و خروج وسیله نقلیه را کنترل کرد. راهبند اتوماتیک تبریز که بیشترین کاربرد را برای پارکینگ های عمومی پرتردد دارد می تواند به دستگاههای کنترل تردد نیز متصل گردد. البته راهبند از لحاظ کارکرد به چند گونه تقسیم بندی می شود که می توان مدل بوم دار را پر کاربردترین آن دانست و در رده بعدی مدلهای بولارد و زنجیری قرار دارد.



راهبند به عنوان ابزاری برای کنترل عبور و مرور ساختمان ها استفاده می گردد. عملکرد انواع آن ها به سادگی امکان پذیر می باشد به این ترتیب که با باز و بسته شدن راهبند یا Barrier مسیر حرکت برای رفت و آمد باز خواهد شد. راهبند ها  به صورت کلی در مدلهای دستی و اتوماتیک ساخته شده اند که ما در اینجا سعی می کنیم انواع راهبند های اتوماتیک را معرفی کرده و امکان مقایسه آنها را با یکدیگر فراهم آوریم تا در نهایت امکان خرید راهبند به سادگی برای شما فراهم آید. ترکیب این سیستم با دیگر محصولات در زمینه کنترل تردد می تواند برای افزایش امنیت و همین طور سهولت ثبت و کنترل رفت و آمد ها استفاده گردد. اصلی ترین وظیفه راهبند، کنترل تردد وسیله نقلیه می باشد. برخی از راهبند ها امنیت بالایی را برای ورودی ها به ارمغان می آورند که می توان انواع بولارد یا ستونی را در زمره آنها دانست. کاری که راهبند بر عهده دارد را معمولا نمی توان از جک پارکینگی انتظار داشت؛ چرا که در صورت استفاده از جک درب اتوماتیک تردد به کندی انجام میپذیرد و در صورت تردد بالا عمر دستگاه بسیار پایین می آید.

انواع راهبند

بسته به عرض ورودی پارکینگ یا محوطه ای که قرار است به راهبند مجهز شود می توان از نوع تک اهرم یا دو اهرمی استفاده نمود. در شرایطی که دو بازوی متحرک برای مجموعه به کار رود طبیعتا شما به دو موتور و گیربکس نیاز خواهید داشت، این دو بازو در دو طرف ورودی قرار می گیرند. به علاوه می توانید از راهبند ستونی برای شرایطی که نیاز به امنیت بالا دارند، استفاده کنید. بر اساس چگونگی عملکرد، می توان این محصولات را به چند دسته راهبند اهرمی، راهبند ستونی و زنجیری تقسیم کرد:

راهبند اهرمی یا بازویی

این نوع از راه بند ها شامل دو قسمت هستند: یک ستون عمودی به طول یک متر که در زمین نصب شده است و یک اهرم به طول 8-2 متر که به صورت افقی روی ستون نصب می گردد. مدل های اهرمی معمول ترین و متداول ترین در نوع خود بوده و این قیمت راهبند مناسب تر است. نکته قابل توجه اینکه به دلیل بلند بودن طول اهرم یا بوم، ممکن است در برابر باد های شدید دچار تنش پیچشی (سخت ترین نوع تنش) در قسمت پایه شود، بنابراین نصب راهبند باید با دقت فراوان انجام گردد. در انتهای کار آموزش کلی در مورد نصب راهبند خواهیم گذاشت که بررسی آن را پیشنهاد می کنیم. یکی از بهترین ویژگی های راهبند اهرمی سرعت بالای آن است که میتوان آن را از پارکینگهای عمومی گرفته تا عوارضی های پر تردد نصب نمود. البته در صورتی که می خواهید از راهبند اهرمی برای اماکن بسیار پر تردد استفاده کنید می بایست از مدلهای هیدرولیکی خاص استفاده کرده و حتما از  کارشناسان دی سی ای کالا مشاوره دریافت نمایید:



راهبند تلسکوپی

نوعی راهبند اهرمی هستند که برخی از کمپانی های سازنده برای تغییر در اندازه بوم شان استفاده می کنند. این ویژگی باعث می شود از یک نوع راهبند با کیفیت متوسط برای طیف وسیعی از اماکن در عرض های مختلف استفاده نمود. به طور مثال شرکت های زیادی هستند که راهبند بازویی تلسکوپی در اندازه 4 تا 6 متر تولید نموده اند تا بتوان از آن در اکثر ورودی ها استفاده نمود. نمونه ای از این محصولات را شرکت بتا و سیماران تولید نموده اند.

راهبند تاشو

اگر در مکانهای مسقف مثل پارکینگهای طبقاتی یا ورودی مجتمع های تجاری بخواهیم از راهبند بازویی استفاده کنیم، با مشکل ارتفاع بوم راهبند مواجه خواهیم شد. به این معنی که سقف پارکینگ امکان باز شدن یا بالا رفتن بوم را نخواهد داد. کمپانی های سازنده راهبند برای این اماکن نوعی راهبند بازویی طراحی کرده اند که با بالا رفتن تیرک راهبند بوم از وسط تا شده و می تواند در زاویه 90 درجه ای در زیر سقف قرار بگیرد و یا 180 درجه بچرخد و در کنار بدنه دستگاه قرار بگیرد.



راهبند ستونی (بولارد)

راهبند ستونی به نام «بولارد» نیز معروف است. این ستون ها بر روی زمین نصب شده، در مواقع لزوم به پایین و درون زمین رفته و مسیر را باز می کند. بولارد ها برای مکان هایی که سیستم امنیتی قوی مورد نیاز است استفاده می شود؛ مانند مراکز نظامی، سفارت خانه ها، اداره های پلیس، بانک های مرکزی، مراکز تجاری، اداری و... . قیمت راهبند ستونی به نسبت مدل اهرمی بالاتر است، اما به خاطر امنیت فوق العاده و ظاهر شیک و زیبا بسته به شرایط محیطی و خصوصیات ویژه ساختمان استفاده می شوند. Bollard ها یا انواع ستونی، دوام و ماندگاری زیادی نیز دارند. برای بهره برداری از این راهبند خودرو نیاز به زیرسازی به طول حدود 1.5 متر می باشد.

مواد سازنده آنها باید مقاومت لازم در برابر نیروی زیاد را داشته باشد تا در صورت برخورد سخت اتومبیل با آن دچار مشکلی نشود، می توان برای ساخت زیر سازی آن از موادی مانند بتن، سنگ و فولاد ضد زنگ استفاده کرد. عموماً مدت زمان بالا و پایین رفتن ستون ها 3 تا 5 ثانیه می باشد که در شرایط اضطراری قابلیت کاهش تا 1.5 ثانیه را نیز دارد. می توان ستون ها را به طور مجزا و جدا از یکدیگر کنترل کرد. به این ترتیب که حرکت به درون زمین یا بالا آمدن ستون ها، به یکباره انجام نگیرد.



انواع راهبند بر اساس سیستم موتوری

شرکتها موتور راهبند و کارکردشان را از دو نوع الکترومکانیک و یا الکتروهیدرولیک انتخاب می کنند که به نوع دوم راهبند هیدرولیکی نیز میگویند. تفاوت این دو در تعداد تردد در روز و میزان استهلاک کارکردشان است که در ادامه به بررسی هر یک می پردازیم:

راهبند الکترومکانیک

این نوع راهبند دارای یک موتور و یک گیربکس و چند فنر در درون بدنه می باشد که نیروی گردش را با قدرتی فراهم می کند که بوم 2 تا 8 متری را در چند ثانیه به بالا و پایین حرکت دهد. ولتاژ موتور این دستگاهها 24 ولت یا 220 هستند. فرق این دو نوع در میزان تردد در مدل الکترومکانیک است به این صورت که مدل 24 ولت برای تردد بالا و مدل 220 ولت برای تردد کمتر استفاده می شود. البته یکی از مزایای مدل 24 ولت اتصال به سیستم برق اضطراری با هزینه پایین است که در صورت قطعی برق راهبند همچنان به کار خود ادامه دهد.

راهبند الکتروهیدرولیکی

سیستمهای هیدرولیکی برای تردد های بالا و یا نامحدود ساخته شده اند. سیستم کارکرد این نوع راهبندها شباهت بسیاری با راهبندهای الکترومکانیکی دارند با این تفاوت که موتور این دستگاه از روغن برای بالا و پایین بردن بوم استفاده می کند که هم استهلاک دستگاه بسیار پایین می آید و هم سرعت کارکرد می تواند بسیار بالا رود. راهبند هیدرولیکی را می توان برای عوارضی و پارکینگهایی با تردد بسیار بالا مورد استفاده قرار داد، جایی که مدلهای الکترومکانیکی شاید نتوانند بیش از چند روز دوام آورند. ولتاژ کارکرد موتور راهبند های هیدرولیکی نیز 24 ولت و 220 ولت ساخته شده که مدل 24 ولت مزیت تردد بیشتر و کارکرد با برق اضطراری را دارا هستند.



اتصال راهبند به سیستم های کنترل تردد

کارکرد راهبند به این صورت است که می توان به وسیله ریموت یا شستی که در اتاق نگهبانی قرار داده می شود آن را باز و یا بسته کرد. اما گاهی نیاز به این است که مدیریتی برای ورود و خروج وسایل نقلیه ایجاد کنیم یا بخواهیم گزارش کارکرد تردد را از کامیپوتر دریافت نماییم. در این صورت می بایست از دستگاههای کنترل تردد راهبند استفاده کنیم که در ادامه انواع آن را معرفی خواهیم کرد:

دستگاه ساعت زنی راهبند پارکینگ

عملکرد این سیستم به این صورت است که یک نگهبان در ورودی و خروجی پارکینگ قرار می گیرد. در هنگام ورود خودرو یک کارت به سرنشین داده شده و با ثبت زمان ورود، راهبند برای باز کردن مسیر تردد بالا می رود. پس از اینکه صاحب همان خودرو جهت خروج به سمت راهبند خروجی می رود، کارت را به نگهبان خروجی داده و سیستم نرم افزاری، پس از محاسبه ساعت توقف و هزینه آن، مبلغ را به مشتری اعلام می نماید تا پس از پرداخت، راهبند بالا رفته  و راه خروج باز می گردد.

سیستم های RFID راهبند پارکینگ

نکته قابل توجه در مورد انواع Barrier این که می توان آن را به سیستم های کنترل تردد متصل نمود. این تجهیزات می تواند شامل سیستم های کارتخوان پارکینگی و سیستم های تمام اتوماتیک پلاک خوان و یا RFID باشد تا به محض رویت خودرو در فاصله ده متری درب را باز کند، ورود و خروج را ثبت کند و در صورت نیاز هزینه پارک خودرو را محاسبه نماید. عملکرد این سیستم ها به این ترتیب است که با قرارگیری یک تگ بر روی شیشه اتومبیل مجاز و خوانده شدن آن توسط Reader نصب شده در ورودی ساختمان، ورودی برای عبور و مرور باز خواهد شد. این سیستم قابل استفاده برای انواع ستونی و اهرمی است. از مهمترین مدل های این سیستم کنترل تردد می تواند به سیستم تگ خوان Simpark UHF-101 و تگ خوان تایگر اشاره داشت. همچنین این مجموعه می توانند به سیستم پلاک خوان مجهز گردد که با خواندن پلاک خودرو توسط دوربین مجموعه، مسیر برای تردد باز شود، یکی از این سیستم ها سیستم پلاک خوان پارکینگ مبین است. این سیستم بجز اینکه سهولت در باز و بسته شدن راهبند ایجاد می کند، هزینه خرید ریموت در تعداد بالا را حذف کرده و امکان مدیریت ورود و خروج را فراهم می آورد.



لوپ دیتکتور چیست؟

همانطور که در بالا توضیح داده شده می بایست یک آنتن ورودی و یک آنتن خروجی در پارکینگ قرار بگیرد. هزینه هر یک از این آنتن ها قسمت اعظم سیستم RFID می باشد. حال اگر تنها ورود خودرو برایمان ملاک باشد، می توان برای کم کردن هزینه ها، بجای آنتن در قسمت خروجی پارکینگ از لوپ دیتکتور استفاده نمود. Loop Detector سنسوری است که در چند سانتیمتری کف زمین نصب می شود و هنگامی که خودرو روی آن ناحیه قرار می گیرد، فرمان باز شدن راهبند را خواهد داد. این نکته جالب است که لوپ دیتکتور نسبت به وزن حساس است و قابلیت تشخیص وزن انسان و حیوانات را از وسایل نقلیه دارد و درب یا راهبند را باز نمیکند.

قیمت و خرید راهبند

قیمت راه بند بر اساس نوع عملکرد و میزان کارکرد تعریف می گردد. قیمت انواع هیدرولیکی نسبت به مدل های الکترومکانیک بیشتر است. همچنین تعداد تردد نا محدود نیز می تواند تغییر در قیمت راهبند پارکینگ ایجاد نماید. البته برند و کشور سازنده نیز در قیمت گذاری تاثیر گذار است. به طور مثال برند های ایتالیایی یا آلمانی تولیداتی با قیمت بالا عرضه می کنند. از معروفترین برند های تولید کننده آن می توان به موارد زیر اشاره کرد:

• راهبند بتا
• راهبند سیماران
• راهبند بی اف تی BFT
• راهبند فک
• راهبند نایس
• راهبند فادینی
• و..

نمایندگی فروش راهبند

شرکت دی سی ای کالا نمایندگی فروش راهبند سیماران، راهبند بتا، راهبند فادینی، راهبند بی اف تی، راهبند بنینکا و راهبند فک را دارا می باشد و قادر است در سریعترین زمان محصولات این شرکتها را به محل اجرا پروژه ارسال نمایید. همانطور که مشخص است در DCAkala انواع راهبند خارجی و ایرانی در دسترس شما هستند و می توانید از میان انواع محصولات راهبند ایتالیایی و ایرانی مناسب ترین محصول برای ساختمان خود را انتخاب کنید. شما می توانید با مطالعه و بررسی ویژگی انواع محصولات کنترل تردد در سایت www.dcakala.com محصول مورد نظر خود را انتخاب کرده و خصوصیات آن را مطالعه کنید. در هر کجای ایران که هستید برای خرید راهبند در تبریز، اصفهان، شیراز یا مازندران با همکاران ما در dcakala تماس بگیرید تا برای خرید و ارسال راهبند شما را راهنمایی کنند.

نصب راهبند تبریز

برای نصب راهبند باید دو نکته کلی را مد نظر قرار داد. اول آنکه محل نصب راهبند دارای شرایط مطلوب باشد و نکته دوم آن که طریقه نصب راهبند به درستی انجام شود. به طور مثال برای محل نصب راهبند باید نکات زیر به طور کامل رعایت شود:

• در نظر گرفتن محل تردد عابر پیاده (محل نصب باید طوری باشد که عابر از پشت راهبند تردد کند نه از سمت نوک تیرک که احتمال برخورد تیرک با عابر به حداقل برسد.)
• محل نصب باید تا حد امکان به اتاق نگهبانی نزدیک باشد
• در صورت عبور کابل های هوایی و یا شاخه درخت از فضای بالای دستگاه یا تیرک باید محل نصب تغییر کند و یا موانع برطرف شوند، تا تیرک هنگام عمود شدن با آنها برخورد نکند.
• محل نصب نباید در محل عبور آب یا باغچه باشد.

برای نصب تجهیزات راهبند فضای مورد نیاز برای نصب دستگاه و لوازم جانبی بسته به ابعاد کار متفاوت است. بنابراین نصاب های راهبند خود بهترین راه را انتخاب می کنند.

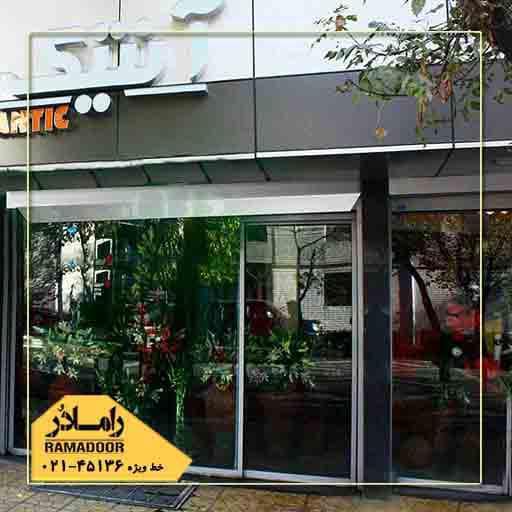

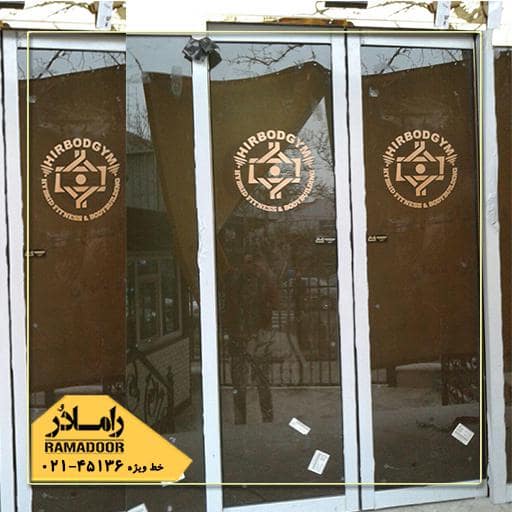

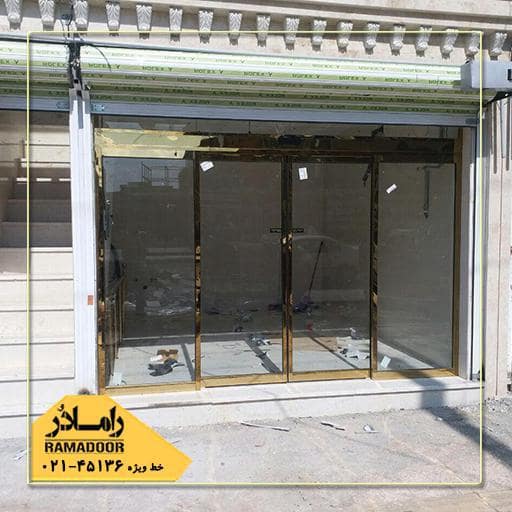

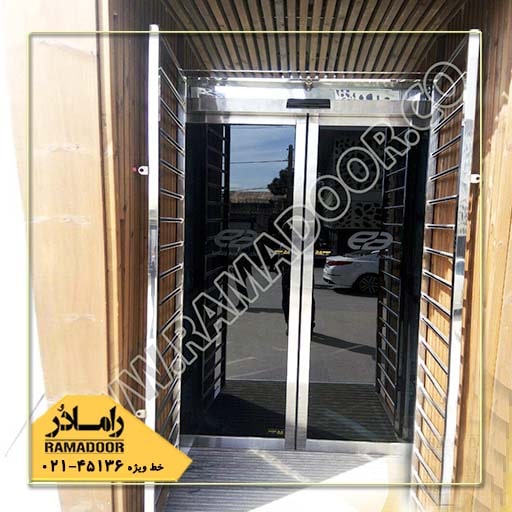

درب اتوماتیک شیشه ای تبریز با ضمانت کامل

شما برای نصب درب های اتوماتیک شیشه ای، چندین میلیون هزینه می کنید؟ حتما قبل از سفارش به این امر توجه کرده اید که اگر شخص و یا شرکتی را برای خرید انتخاب می کنید، کاملا شناخته شده و یا رزومه قوی برای تکمیل کار شما داشته باشد تا در طول عمر استفاده از این درب ها دچار مشکل نشوید.

ما (رامادُر) روزانه با چندین مشتری روبرو می شویم که طرف قرارداد آنها (شرکت ها) به هیچ عنوان تعهد های داده شده را انجام نمی دهند.



در این صفحه از درب اتوماتیک با موارد زیر آشنا می شوید:

• درب اتوماتیک تبریز
• درب شیشه ای برقی تبریز
• انواع درب شیشه ای تبریز
• قیمت درب شیشه ای تبریز



پس لازم و ضروری است که در صورت سفارش درب اتوماتیک شیشه ای به موارد زیر توجه نمائید:

    1) حتما با شرکت های ثبت شده و واقعی قرارداد ببندید ( شاید در زمان ثبت سفارش هزینه بیشتری پرداخت می نمایید، ولی باور داشته باشید که این هزینه در طول زمان مورد استفاده به نفع شما خواهد بود.)

    2) شرکت رامادُر با نصب بیش از 24 هزار پروژه و رزومه بسیار قوی، تضمین سالیان سال استفاده شما برای پکیج انتخابی است.

    3) کافیست با مراجعه به شرکت رامادر و بازدید از نمونه های نصب شده با خیالی آسوده پکیج مناسب پروژه خود را انتخاب نمایید.

    4) شرکت رامادر روزانه به ده ها مورد از پروژه های خود خدمات رسانی می کند و شما برای به دست آوردن اعتماد کافی، می توانید روزانه اسامی پروژه هایی که خدمات رسانی در آن صورت گرفته از کارشناسان ما دریافت کنید.

    5) رامادر تمامی محصولات وارداتی را، خود و تمامی محصولات داخلی را به وسیله کارخانه های تولیدی خود تهیه می نماید و از این رو خدمات پس از فروش را به راحتی انجام می دهد.

    6) ما درب اتوماتیک پروژه شما را بسیار سریع و ظرف 48 ساعت تحویل می دهیم.

شرکت رامادُر، برند مطرح و شناخته‌شده‌ای است که همواره در بین مشتریان به دلیل ضمانت بی‌قیدوشرط محصولات و خدمات اجرایی دقیق خود مورد اطمینان همگان می‌باشد. نصب بیش از پنج دستگاه درب شیشه ای اتوماتیک در طول روز نشانگر رضایت کامل مشتریان از نحوه اجرا درب اتوماتیک، خدمات، کیفیت و قیمت مناسب این محصول می‌باشد.

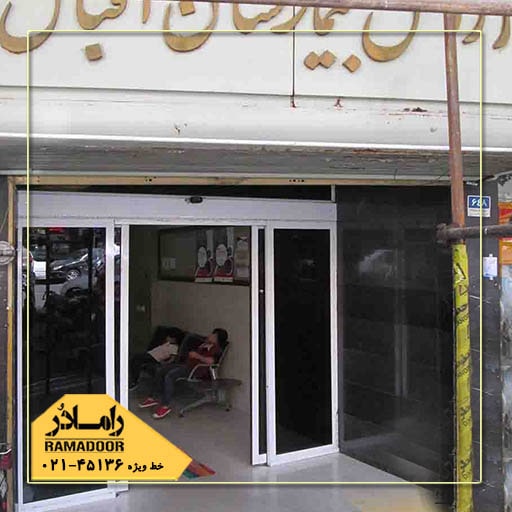

امروزه از درب اتوماتیک شیشه ای در بسیاری از مکان‌هایی مانند بیمارستان‌ها، فروشگاه‌ها، سازمان‌ها و ... که جزو بیشترین رفت‌وآمدهاست استفاده می‌شود. به عنوان نمونه می توان شرکت کیش سل پارس را نام برد. درخواست معماران و مدیران ارشد این بناها خواستار استفاده از درب اتوماتیک شیشه ای هستند؛ زیرا استفاده از درب اتوماتیک شیشه ای در ساختمان ها موجب استفاده راحت عموم از افراد جامعه می‌باشد، زیرا یکی از این موارد استفاده از درب اتوماتیک شیشه ای، بهداشت افراد است. عدم وجود دستگیره در این درب‌ها تأثیر چشمگیری در جلوگیری از انتشار بیماری‌های واگیردار است.

از مزایای درب اتوماتیک شیشه ای می توان گفت:

•  جلوگیری از اتلاف انرژی
•  رعایت نظافت محیط به دلیل عدم برخورد افراد با شیشه

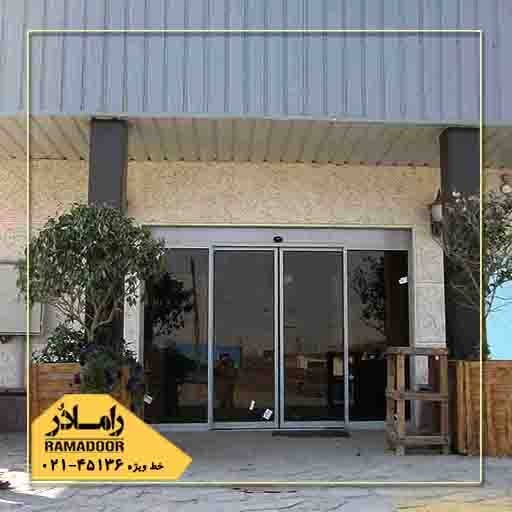

انواع درب اتوماتیک شیشه ای

1. درب اتوماتیک کشویی (Sliding Automatic Doors)
2. درب اتوماتیک تلسکوپی (Telescopic Automatic Doors)
3. درب اتوماتیک منحنی یا قوسی (Curved Automatic Doors)

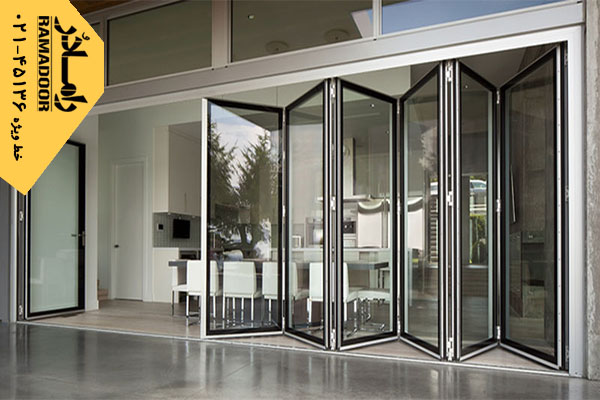

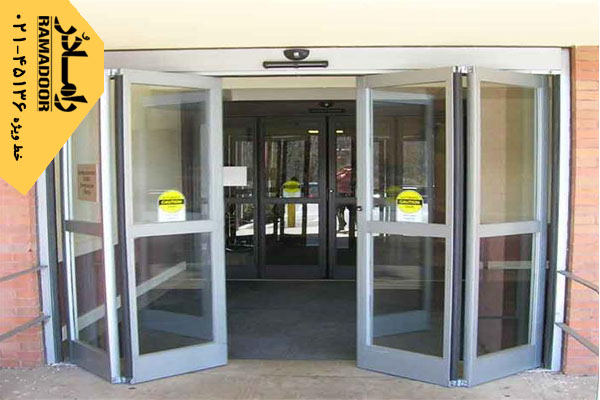

4. درب اتوماتیک تاشو یا اتوبوسی (Folding Automatic Doors)
5. درب اتوماتیک دوار (Revolving Automatic Doors)

درب اتوماتیک

درب به‌ عنوان قسمت اصلی و ارتباط دهنده یک ساختمان یا یک مکان همواره مورد توجه افراد بوده، به‌طوری‌ که از گذشته تا به امروز در روند شکل‌گیری و تحول آن تغییرهای فراوانی داشته. امروزه با پیشرفت در فنّاوری و کمک آن به زندگی جوامع بشری درب‌ها نیز شکل گذشته و قدیم به خود را از دست‌داده و با تکامل ساخت آن به‌صورت اتوماتیک درآمده است.

• درب اتوماتیک به درب‌هایی گفته می‌شود که باز و بسته شدن آن به‌ صورت اتوماتیک و به‌ وسیله قطعات و ابزارهایی که بر روی درب سوار شده به اجرا درمی‌آید.
• درب اتوماتیک در انواع مختلفی موجود است که بنا به نوع آن از اپراتور و قطعاتی خاصی استفاده می‌شود.
• درب اتوماتیک به دلیل باز و بسته شدن اتوماتیک رفت‌وآمد از آن به سهولت و راحتی انجام می‌شود و این راحتی استفاده از درب اتوماتیک موجب شده که در بسیاری از مکان‌ها مورد استفاده عموم قرار بگیرد. درب اتوماتیک مدرن‌ترین نوآوری است که در آن قابلیت بالای عملکرد، امنیت، راحتی و طراحی یک اولویت است و به سمت اطمینان از این‌که راه‌حل‌های درب اتوماتیک هم تمرکز و هم‌چشم گیر بودن هر منطقه ورودی است، پیش می‌رود.
• درب اتوماتیک موجود در رامادُر از بهترین قطعات و یراق‌آلات شکل‌گرفته، که دارای کیفیت بالا در کارکرد و عملکرد است که در تمام پروژه‌های اجرایی رضایت تمامی کارفرمایان را جلب نموده است.

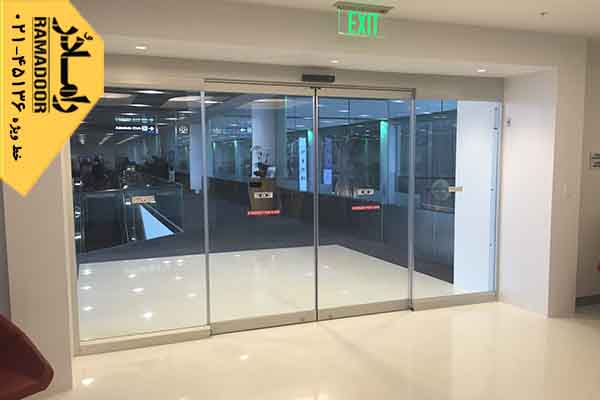

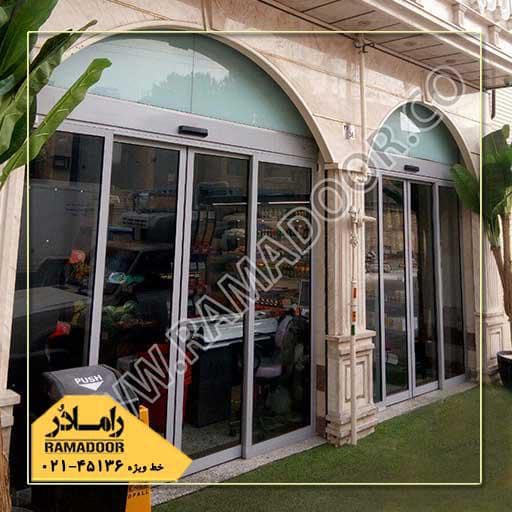

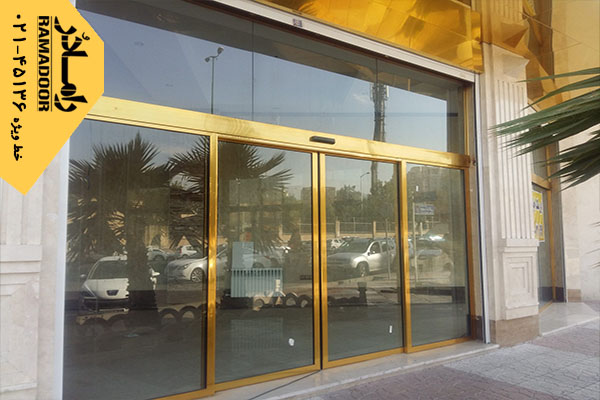

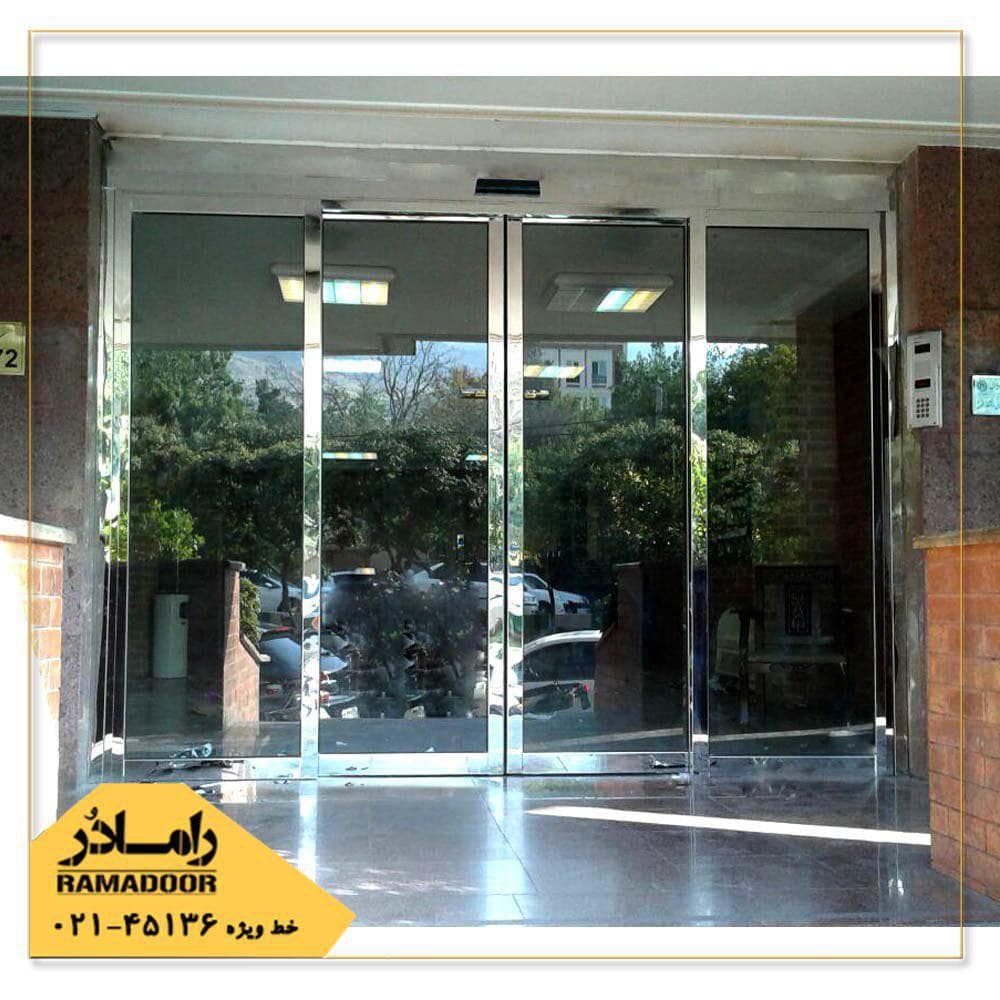

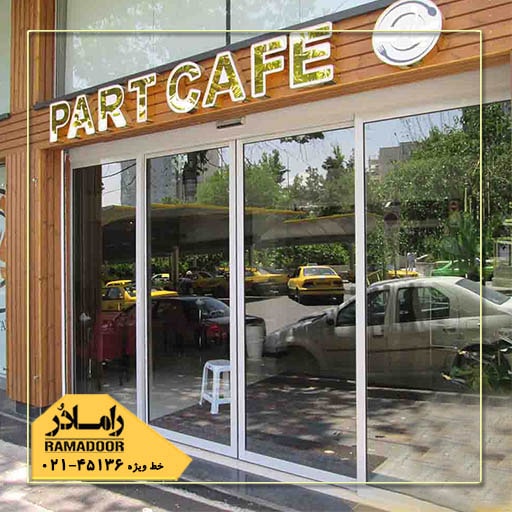

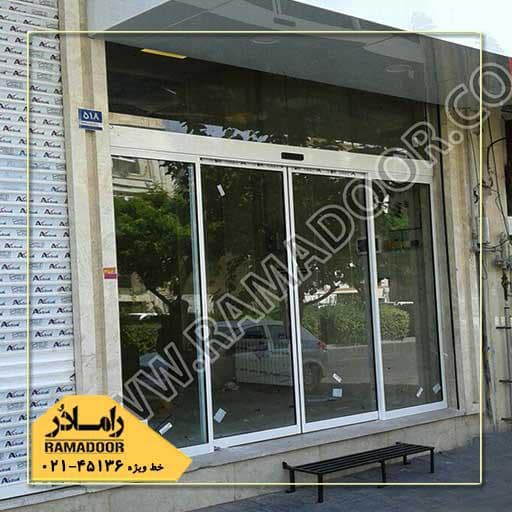

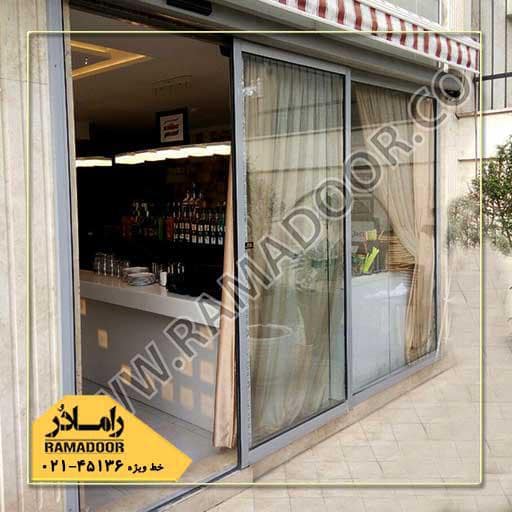

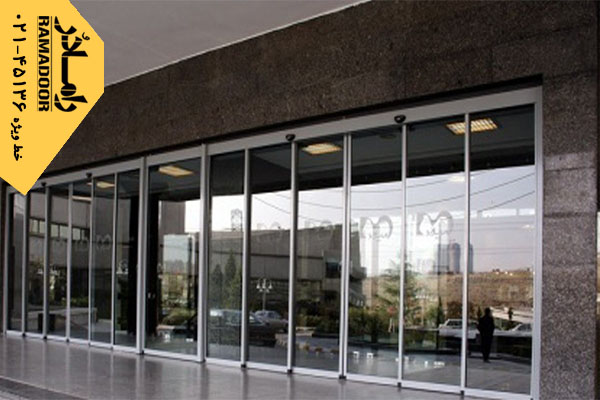

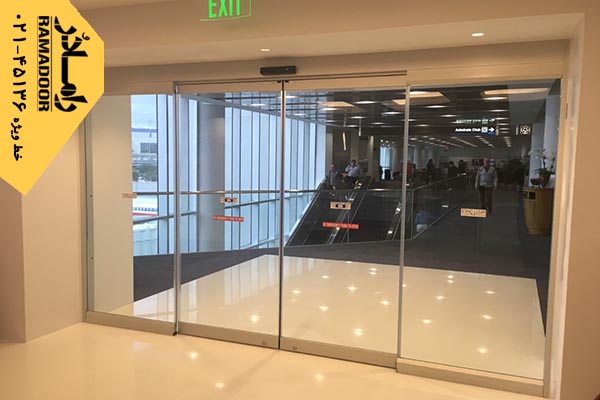

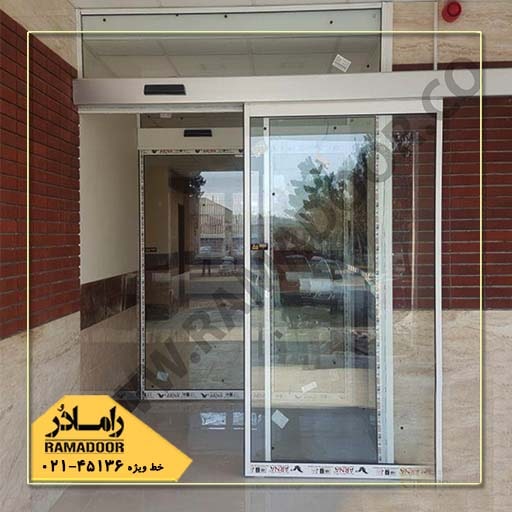

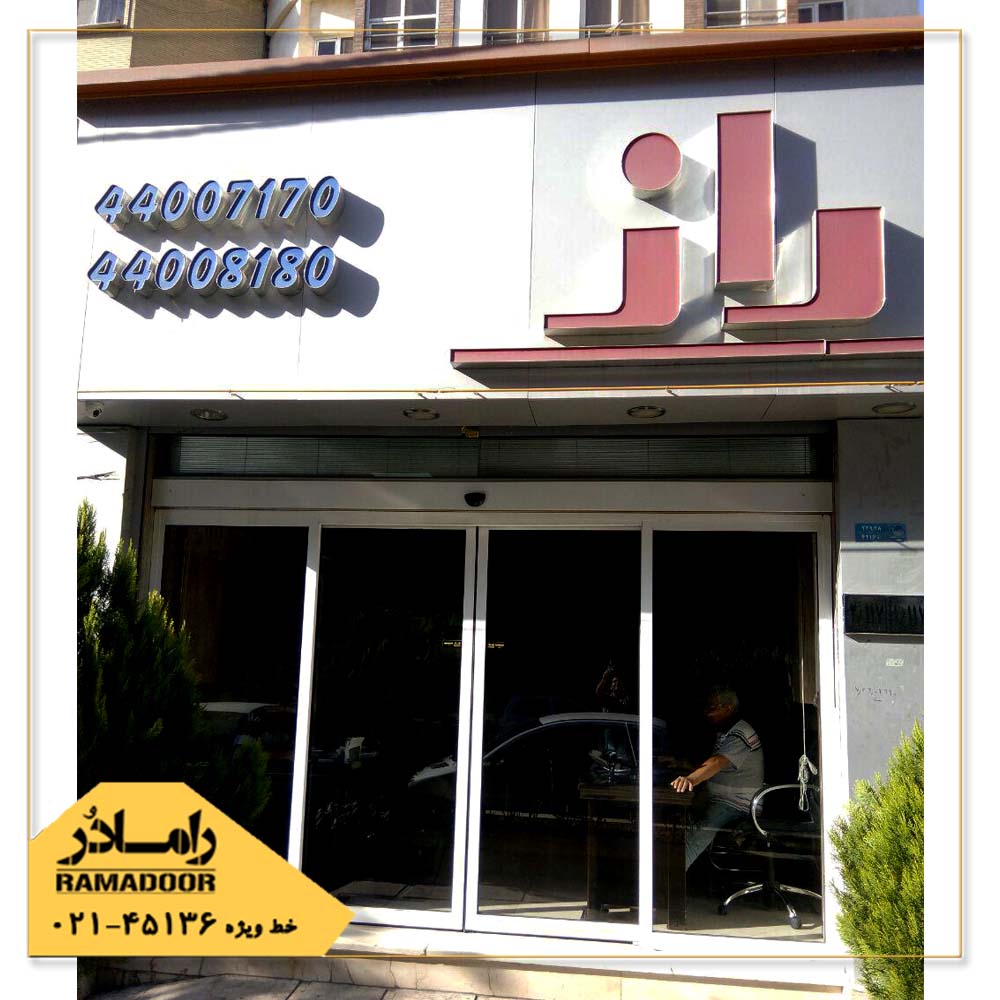

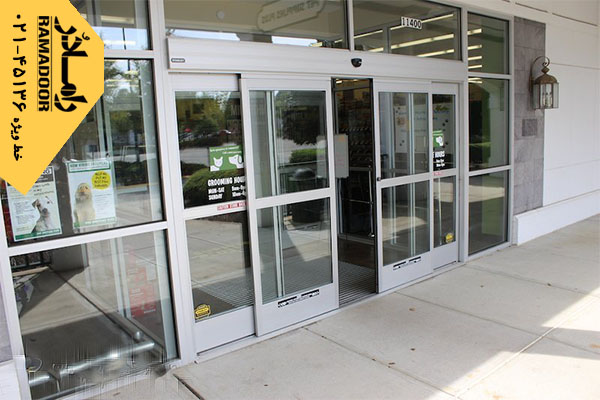

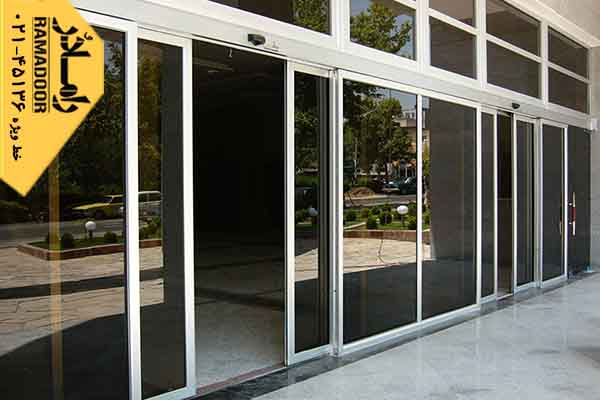

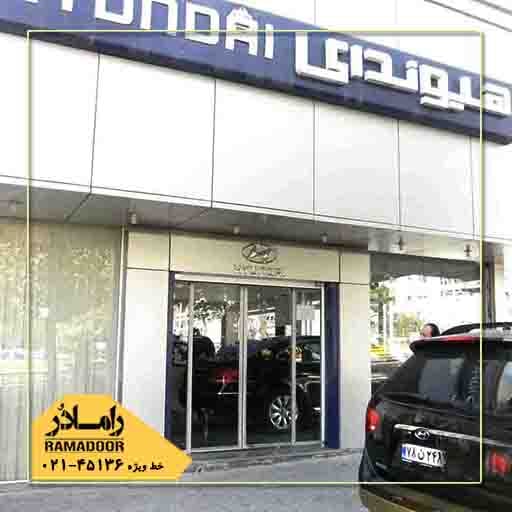

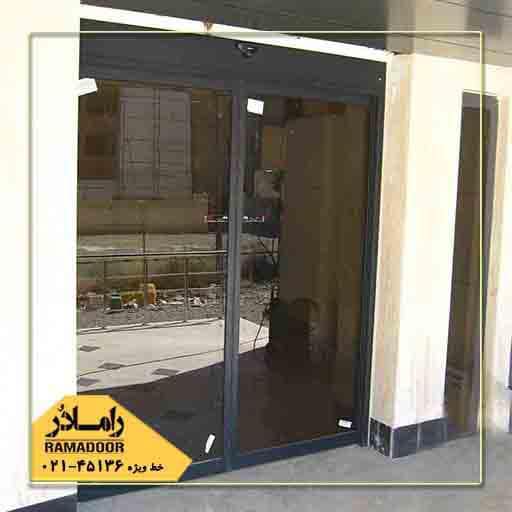

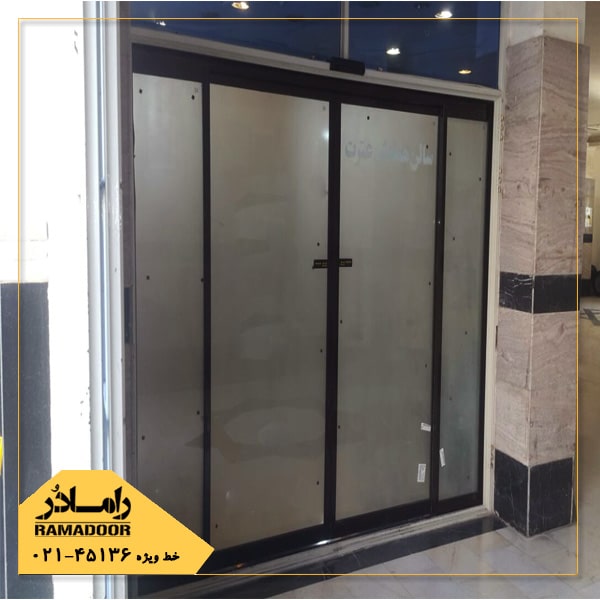

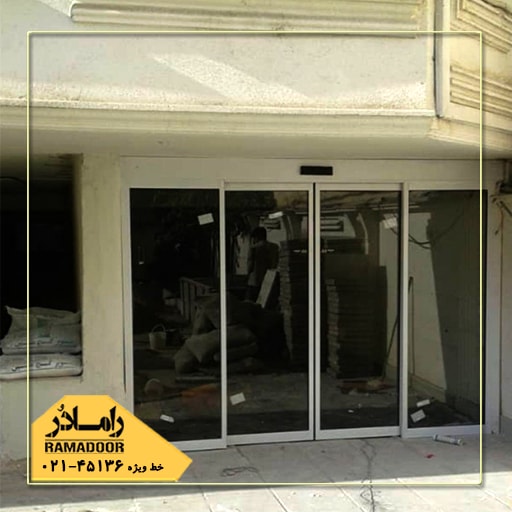

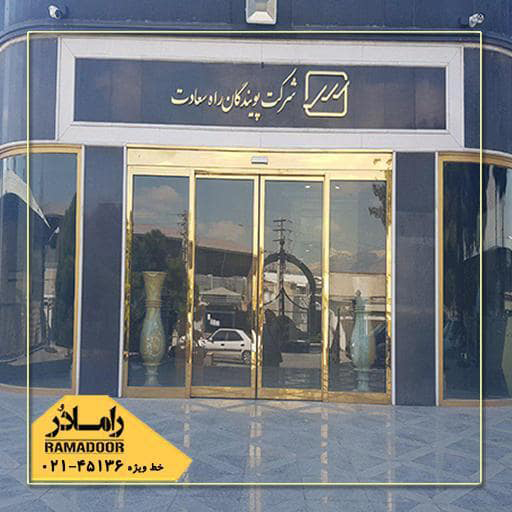

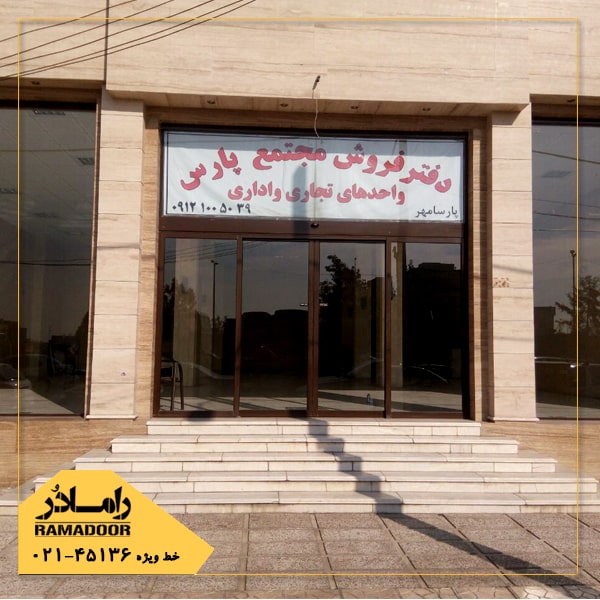

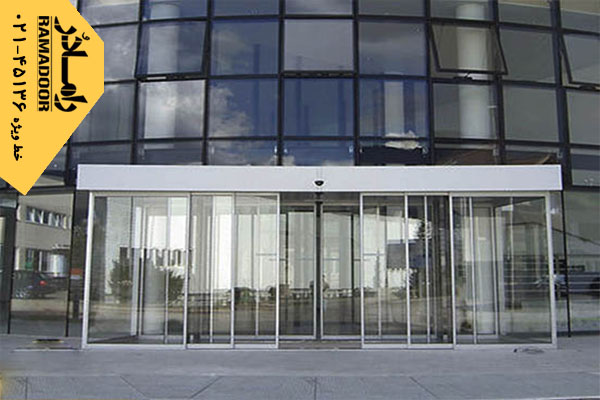

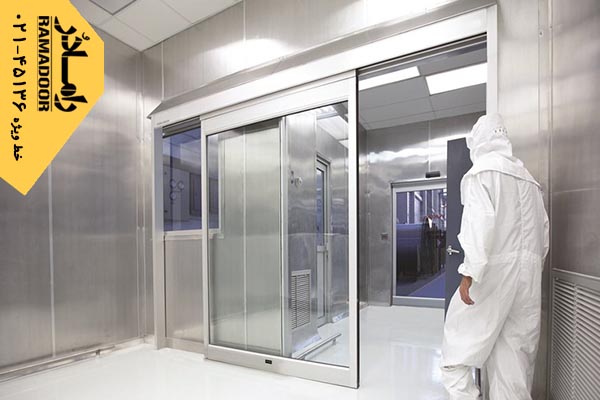

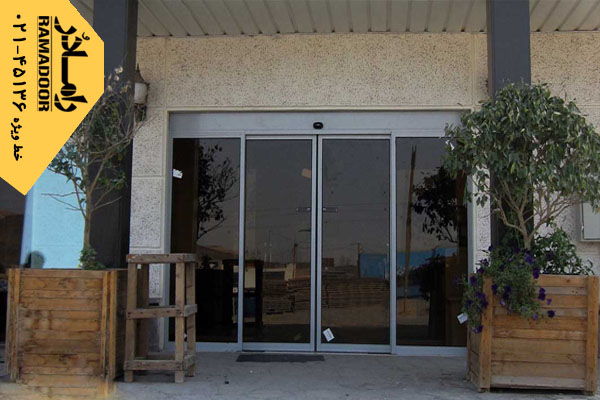

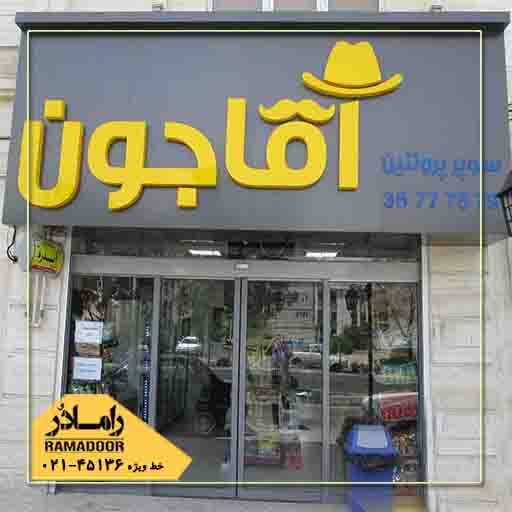

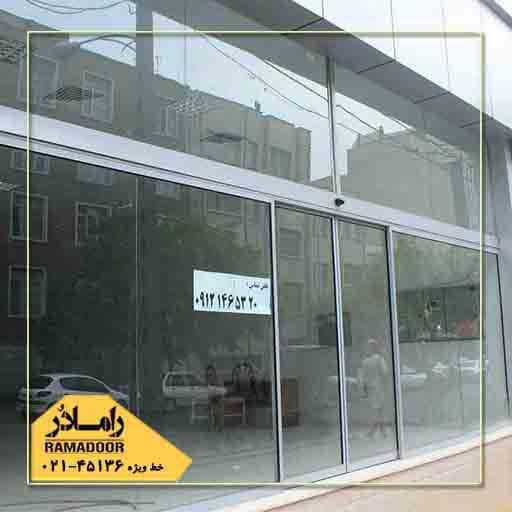

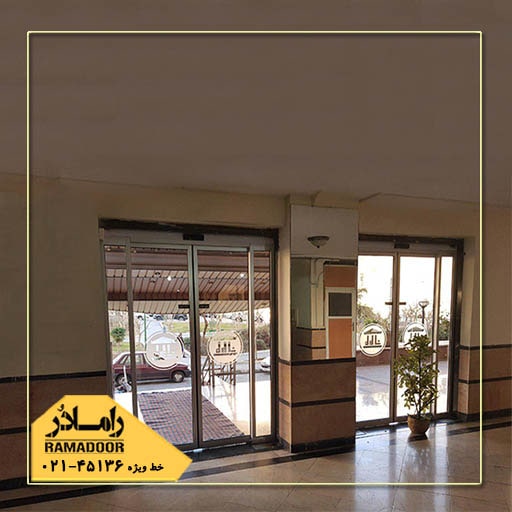

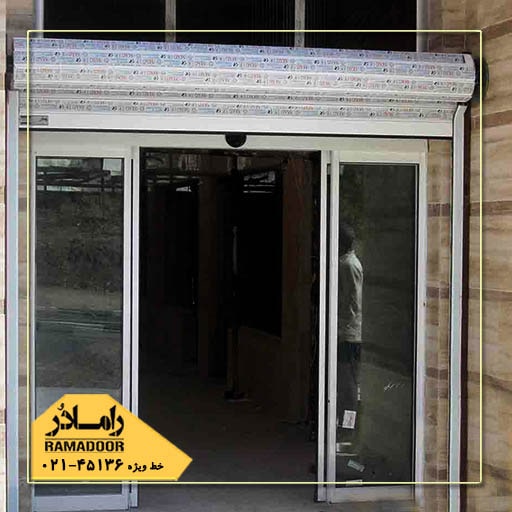

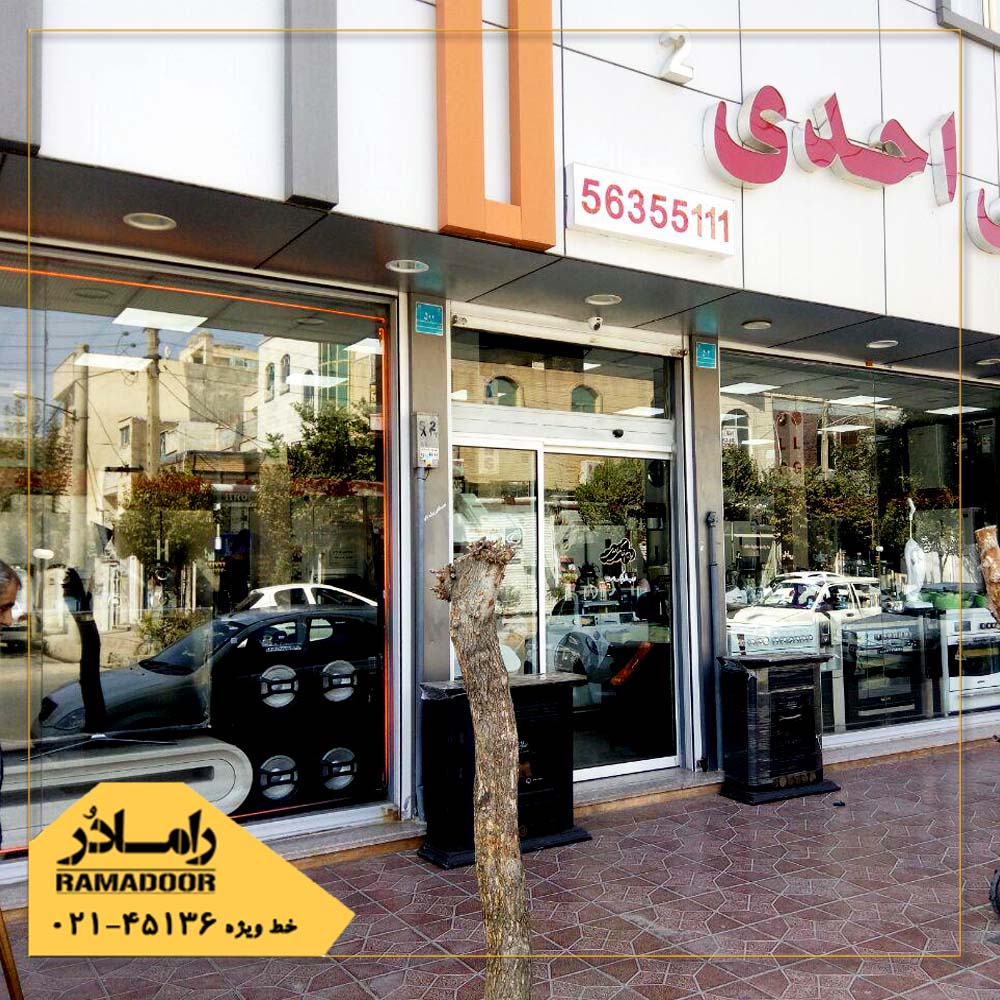

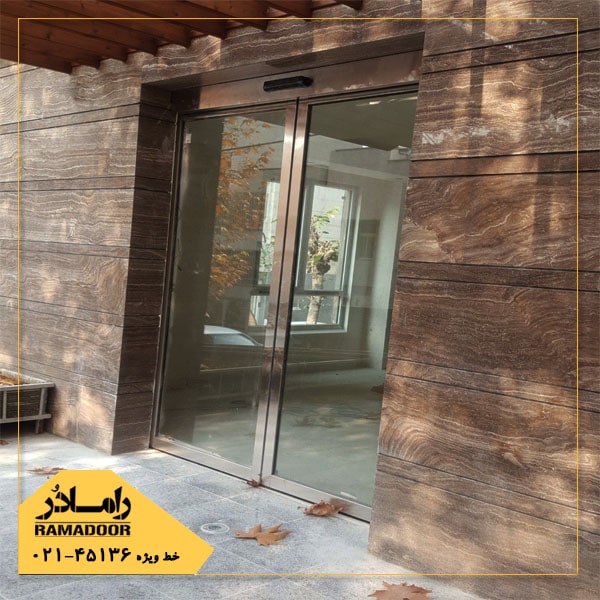

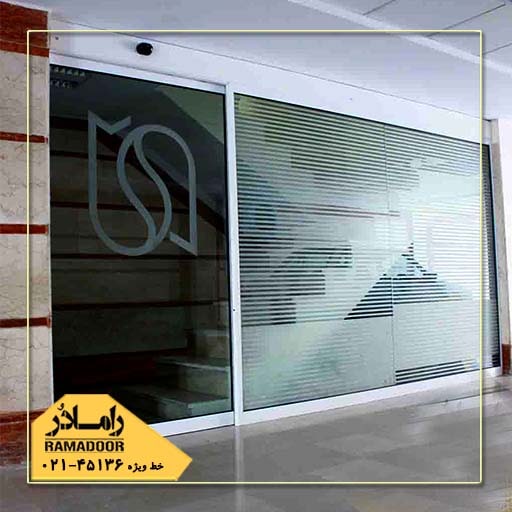

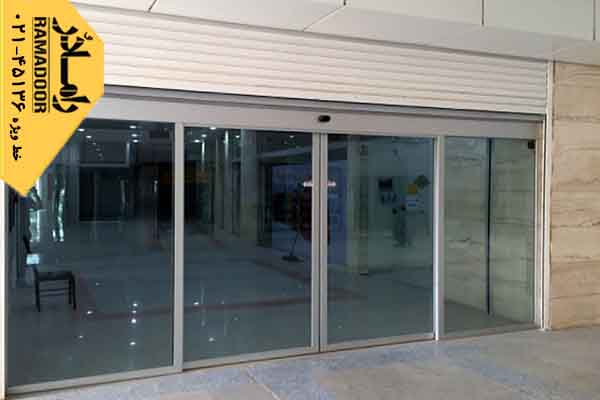

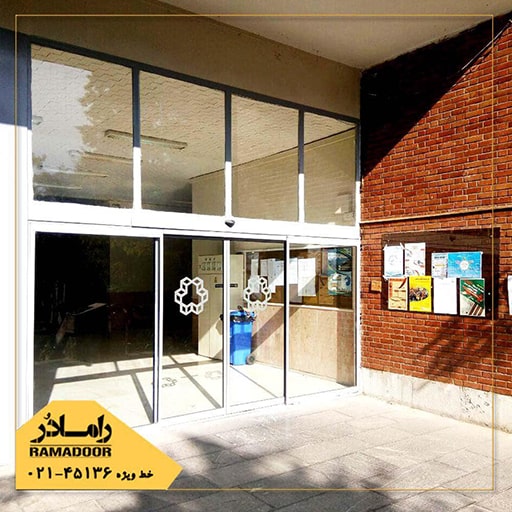

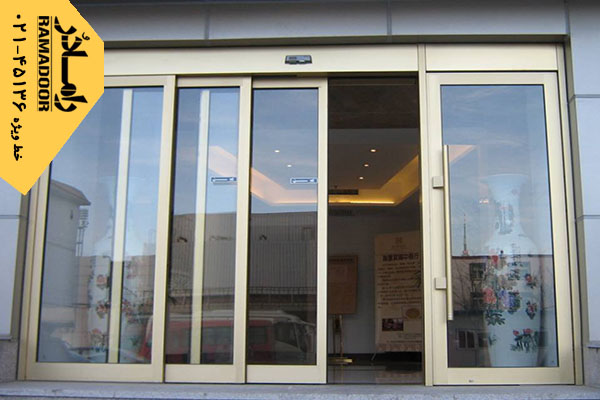

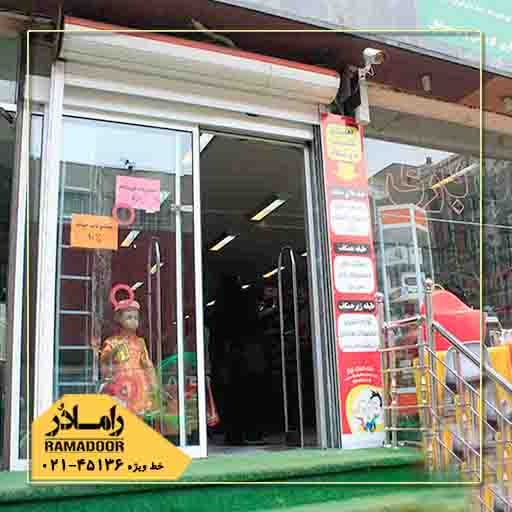

درب اتوماتیک شیشه ای کشویی

متداول ترین نوع درب اتوماتیک شیشه ای که همواره بیشترین طرفدار را دارا است و جزو درب های خطی به حساب می آید درب اتوماتیک اسلایدینگ یا کشویی می باشد که از طریق حسگری که در بالای درب نصب می شود ورود و خروج افراد را به صورت اتوماتیک کنترل می کند.

• درب های شیشه ای این محصول در زمان باز شدن به صورت کشویی باز و بسته می شوند.
• مورد استفاده ترین درب اتوماتیک شیشه ای است که از بیشترین طرفداران برخوردار است.
• از جمله درب های خطی محسوب می گردد.
• بیشترین استفاده را در فضا ها و مکان های پر تردد دارد.
• باز و بسته شدن این نوع در ها به صورت کشویی می باشد.
• حسگر ها در بالای درب های اتوماتیک شیشه ای کشویی نصب شده که از طریق آن ورود و خروج افراد کنترل می شود.

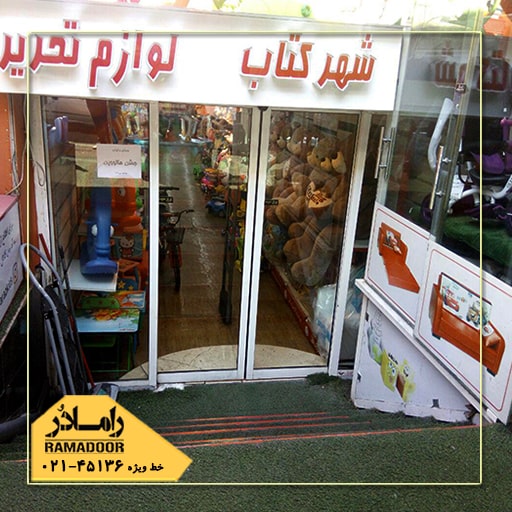

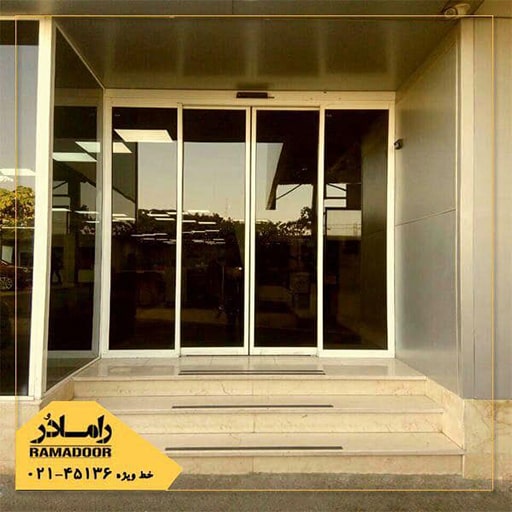

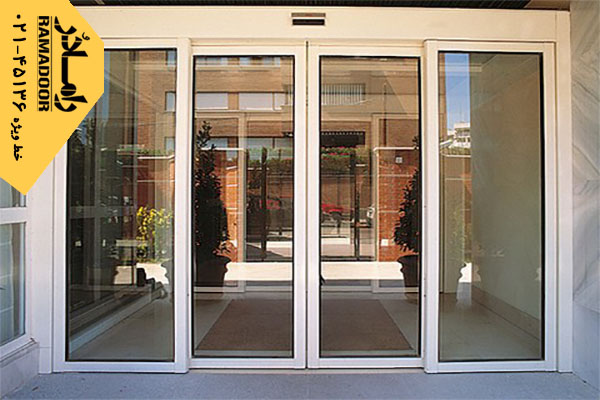

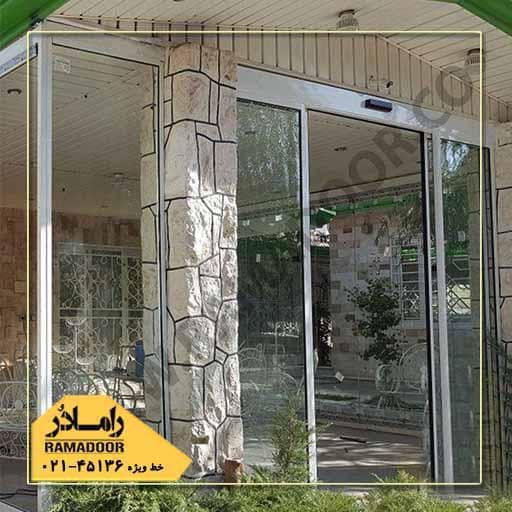

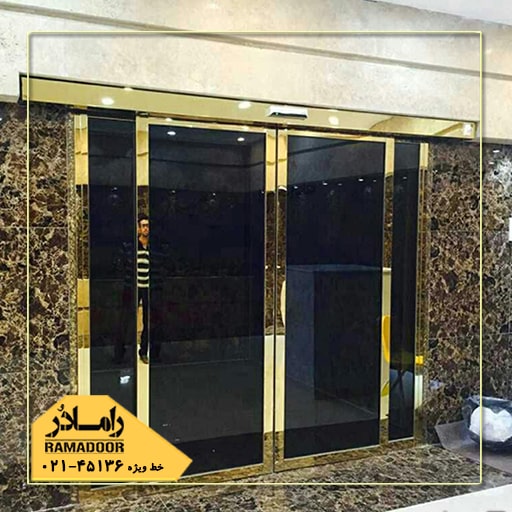

درب شیشه ای برقی

داشتن درب شیشه ای برقی در مکان های پر تردد، با کاهش مصرف انرژی، تردد افراد را کنترل می‌کند. از دیگر مزیت‌های درب شیشه ای برقی افزایش امنیت است. درب شیشه ای برقیرا به صورتی می توان تنظیم کرد که از یک سمت درب به صورت اتوماتیک از طریق چشمی درب شیشه ای برقی، درب باز می شود و از سمتی دیگر با استفاده از دستور دستی رمز یا زنگ زدن درب شیشه ای برقی را باز نمود.

درب شیشه‌ای برقی یکی از کاربردی‌ترین درب های خودکار محسوب می‌شود.

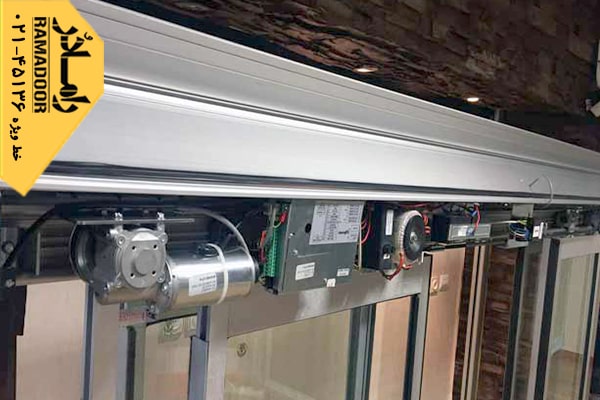

از اجزای تشکیل‌دهنده‌ی درب شیشه‌ای برقی عبارت‌اند از:

1. اپراتور 2. شیشه سکوریت 3. کاور آلومینیوم یا استیل نسبت به خواسته خریدار است. و نمای ساختمان از اجزایی چون 1. موتور 2. قفل‌برقی 3. باتری 4. استابلایزر یا منبع تغذیه 5. مرکز کنترل تشکیل‌شده است.

مهم ترین جزء درب شیشه ای برقی، اپراتور درب شیشه ای می باشد که انواع آن با قیمت و کیفیت متفاوت در بازار ایران موجود می باشد و تقریبا بیشترین قیمت درب شیشه ای مربوط به اپراتور آن است.

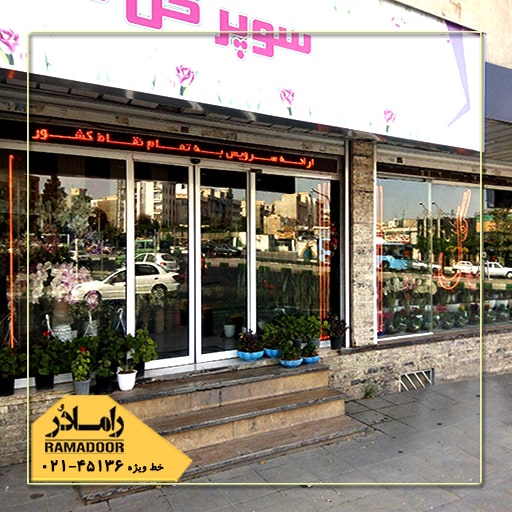

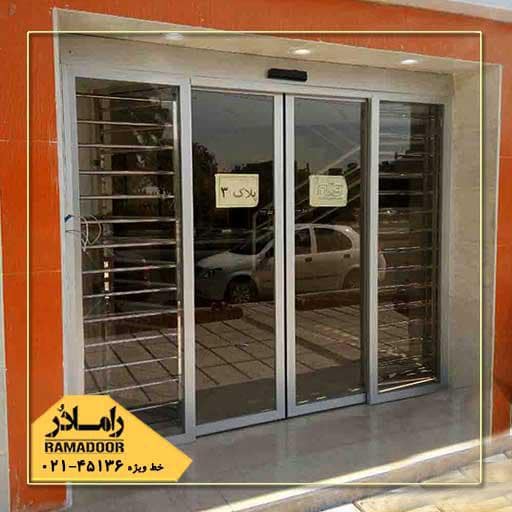

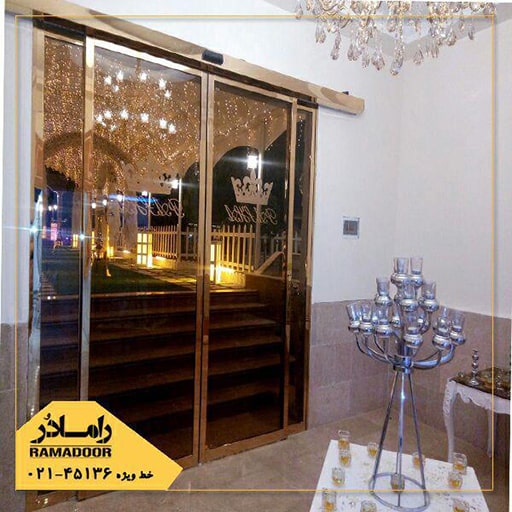

انواع درب شیشه ای

انواع درب شیشه ای را می توان بدین صورت بیان کرد:

1. درب اتوماتیک شیشه ای کشویی یا درب اسلاید
2. درب اتوماتیک شیشه ای تلسکوپی
3. درب اتوماتیک شیشه ای سوئینگ

انواع درب های شیشه ای کاربرد متفاوتی دارند که با توجه به نیاز، یکی از انواع درب شیشه ای مورد استفاده قرار می گیرد.

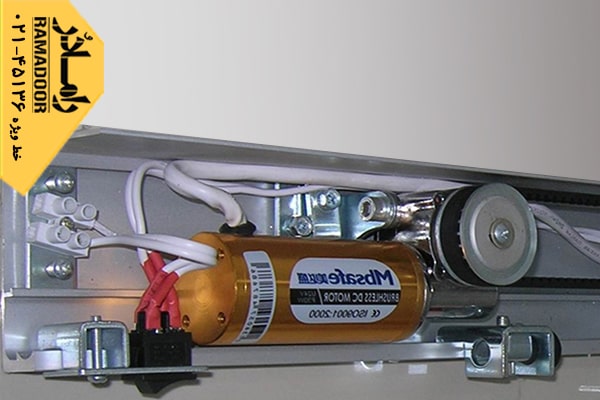

قیمت موتور درب اتوماتیک شیشه ای

در اکثر موارد برای دستگاه‌های در بازکن اتوماتیک از موتورهای تک فاز استفاده می‌شود. این موتورهای درب اتوماتیک باید قابلیت چپ‌گرد راست‌گرد شدن داشته باشند؛ لذا از موتورهای تک فاز با دو سیم‌پیچ مشابه استفاده می‌شود که با سری قرار گرفتن یک خازن با هرکدام از سیم‌پیچ‌ها می‌توان جهت حرکت موتور را تغییر داد. معمولاً ۴ سیم از موتور خارج می‌شود که یک سیم به‌عنوان ارت و دوسیم دیگر به دو سر خازن وصل می‌گردند و یک سیم مشترک است.

قیمت موتور درب اتوماتیک شیشه‌ای نسبت به نوع موتور تعیین می‌گردد. تمام سیم‌های موتور در انتها به پایانه‌های مدار الکترونیکی وصل می‌شوند. این موتورها در توان‌های ۵۰ وات تا ۱۰۰۰ وات برای درب اتوماتیک مختلف از نظر اندازه و وزن مورد استفاده قرار می‌گیرد. تنها در مورد درب‌های دو لنگه از دو موتور استفاده می‌شود ولی در بقیه موارد یک موتور مورد استفاده قرار می‌گیرد. نکته‌ای که باید در مورد کار موتور توجه نمود این است که کار یکسره و مداوم موتور در این سیستم‌ها باعث داغ شدن موتور و آسیب دیدن آن می‌شود. لذا باید از باز و بسته کردن پشت سرهم درب بدون وقفه اجتناب کرد.

قیمت درب اتوماتیک شیشه ای

مشخص شدن قیمت درب اتوماتیک شیشه ای  به عوامل زیر بستگی دارد:

•  مدل های مختلف درب شیشه ای اتوماتیک بسته به برند اُپراتور مورد نظر (کشور و شرکت تولید کننده) دارد.
•  نوع فریم شیشه های درب اتوماتیک، پهنای دهنه درب اتوماتیک و مواردی دیگر بر قیمت محصول تاثیر گذار است.
•  ابعاد، میزان متراژ شیشه مورد استفاده، داشتن شکل ظاهری منتظم و یا منحنی قیمت درب اتوماتیک شما متغیر است.
•  تغییر در ابعاد استاندارد درب اتوماتیک بر نوع موتور و میزان قدرت آن تأثیرگذار است.
•  ایجاد طرح بر روی شیشه که می تواند طرح های متفاوت از جمله لوگوی تجاری شما را شامل می شود.
•  رنگهای متنوع شیشه سکوریت نصب شده نیز به نوبه خود بر قیمت درب اتوماتیک شیشه ای تأثیرگذار است.

برای اطلاع رسانی بیشتر در مورد لیست قیمت درب های اتوماتیک شیشه ای همکاران ما همواره با کمال متانت پاسخگوی شما خواهند بود.

انواع فریم درب شیشه ای
قیمت (با احتساب شیشه، نصب، حمل، اتصالات و فریم ها)
مساحت (مترمربع)	الکترواستاتیک سفید-نقره ای	آنادایز نقره ای شامپاینی	استیل طلایی نقره_ای
2-5	720	793	1.400
6-10	585	630	1.300
11-20	520	590	1.150
21 به بالا	460	530	1.000
قیمت ها بر حسب هزار تومان است.

انواع پکیج درب اتوماتیک
پکیج	قیمت
اسمارت (SMART)	5.500.000
دانکر (DANKER)	7.600.000
قیمت ها بر حسب هزار تومان است.

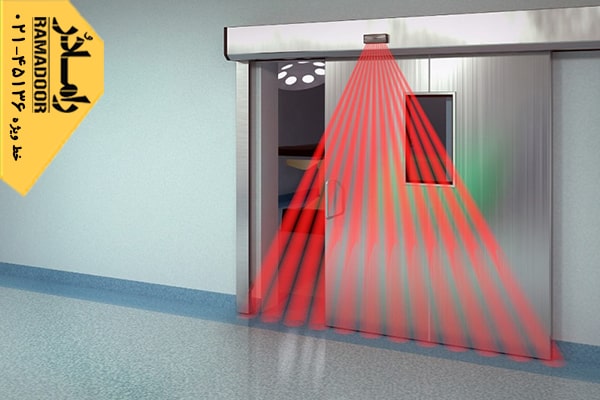

قیمت چشمی درب اتوماتیک

• همان طور که می دانید چشمی درب اتوماتیک، یکی از قطعات بسیار مهم و اصلی در کارکرد درب اتوماتیک می باشد که در فرایند باز و بسته شدن درب به صورت اتوماتیک بسیار تاثیر گذار است

• چشمی درب اتوماتیک دارای اشعه های مادون قرمز است که با نصب آن بر بالای درب رفت و آمد افراد را شناسایی و در صورت حرکت مستقیم به سمت درب اتوماتیک حضور افراد و اشیا را از طریق قطع اشعه های مادون قرمز شناسایی کرده و موجب باز شدن درب می شود.

• با این توصیفات می توان اذعان داشت که چشمی و سنسور درب اتوماتیک باید بسیار باکیفیت و درجه یک باشد، تا کارکرد آن به درستی و بدون مشکل انجام شود.
• رامادر با استفاده از چشمی های درجه یک و باکیفیتی که بر روی درب اتوماتیک نصب می نماید کارکرد صحیح درب اتوماتیک را تضمین می نماید.
• جهت محاسبه قیمت چشمی درب اتوماتیک واردکردن ابعاد فضای نصب درب اتوماتیک و فریم‌های درب اتوماتیکاز آلومینیوم و یا استیل ( از ورقه‌های استیل درجه‌یک نگیر و بدون موج می‌باشند.) را انتخاب کنید. مواردی دارای اهمیت است که بعد از محاسبه دقیق کارشناس رامادر به جمع‌بندی رسیده‌اید و تمایل دارید که سفارش شما توسط شرکت رامادر انجام شود. می‌توانید از طریق اینترنتی برای اطلاع دقیق از قیمت چشمی درب اتوماتیک درب اتوماتیک درخواست خود را به اطلاع کارشناسان فروش ما برسانید. و همین طور فروش درب اتوماتیک به همکار هم با قیمتی مناسب عرضه می شود.

ابعاد درب اتوماتیک شیشه ای

نحوه اندازه گیری ابعاد درب اتوماتیک شیشه ای در رامادر بدین صورت است که بعد از ثبت درخواست کارشناسان برای اندازه گیری به محل پروژه رفته و ابعاد درب اتوماتیک شیشه ای را مشخص می کنند و بر اساس آن فریم ها، شیشه ها و سایر موارد مختص به درب اتوماتیک تولید و نصب می گردد.

برای تعیین ابعاد درب اتوماتیک شیشه ای باید عوامل زیر را در نظر گرفت:

1. درب اتوماتیک شیشه ای معمولا دارای یک قدرت کشش و سرعت نیستند و باید نسبت به ابعادی که برای شیشه ها در نظر می گیرید پکیج مناسب را انتخاب نمایید.
2. ابعاد های استاندارد می توانند با اپراتور های معمولی بدون محدودیت کار کنند ولی در درابعاد بزرگ باید از پکیج های قوی تر استفاده شود.
3. ارتفاع استاندارد برای درب اتوماتیک 240 سانت می باشد و زیر این ابعاد مشکلی برای درب اتوماتیک به وجود نمی آورد و ارتفاع بیش از این باید از پکیج های مناسب این ابعاد استفاده نمود.

درب اتوماتیک شیشه ای تلسکوپی

• درب اتوماتیک شیشه ای تلسکوپی مانند درب های کشویی به صورت خطی می باشد.
• درب اتوماتیک شیشه ای تلسکوپی، این نوع درب ها مناسب برای بازشوهای عریض تر است و ببر اساس باز و بسته شدن به صورت تلسکوپی نام گذاری آن صورت گرفته است.
• در درب های اتوماتیک تلسکوپی می توان حالت های باز و بسته شدن کامل یا نیمه باز، دائم باز و بسته بودن را تنظیم کرد.
• با نصب سیستم های کنترل رفت و آمد و یا برنامه های زمان بندی برای اپراتورها که توسط تیم مجرب تکنسین نصب شرکت رامادر صورت می گیرد، می توان استفاده آسان و راحت را از درب های اتوماتیک شیشه ای تلسکوپی برای کاربران امکان پذیر نمود.
• این محصول که به آن درب اتوماتیک تلسکوپی یا مرحله ای نیز می گویند برای باز و بسته شدن خود از این حرکت (تلسکوپی) الهام گرفته است و درب های شیشه ای آن بر روی هم قرار می گیرند.
• درب اتوماتیک شیشه‌ای تلسکوپی نوع پیشرفته‌تر درب شیشه‌ای کشویی است.
• روند باز شدن درب اتوماتیک شیشه‌ای تلسکوپی نیز بدین‌صورت است که درب بعد از تشخیص حرکت توسط حس‌گر درب شیشه‌ای، لتِ متحرک اول که در مرکز ورودی قرارگرفته است حرکت کرده و روی لت دوم قرارگرفته و سپس هر دو به روی لتِ ثابت حرکت کرده و جمع می‌شوند و طبق این روند، ورودی برای رفت‌وآمد افراد باز می‌شود.
• بزرگ ترین مزیت درب اتوماتیک شیشه ای تلسکوپی را می توان این موضوع قلمداد کرد که به دلیل سبک طراحی بیشترین فضای بازشو درب را در اختیار شما قرار می دهد.
• البته میزان باز شدن درب ها نیز در این مدل قابل کنترل است و در هنگام نصب درب اتوماتیک توسط تکنسین های رامادر بنا به سلیقه ی شما تنظیم می گردد.

درب اتوماتیک شیشه ای سویینگ | درب شیشه ای اتوماتیک سوئینگ

• درب اتوماتیک شیشه ای سویینگ یا همان درب اتوماتیک لولایی به صورت لولایی باز و بسته می شود و با برق به صورت اتوماتیک کار می کنند.
• درب اتوماتیک شیشه ای سویینگمانند درب اتوماتیک شیشه ای کشویی نیز داری حسگر الکترونیکی می باشد.
• دارای قفل الکترومانیکال و مرکز کنترل است، به دلیل تک لنگه و دو لنگه بودن دارای الکترومانیکال مناسب برای مکان هایی با عرض کم است.
• درب های سوئینگ مصرف انرژی کمی داشته و به صورت اتوماتیک و نیمه اتوماتیک ارائه می شود.
• درب اتوماتیک سوئینگ یا لولایی ظاهری شبیه به درب های لولایی سکوریت دارد، اما این نوع درب نیز مانند تمامی انواع مشابه خود به صورت اتوماتیک و با برق کار می کند.
• دارای حسگر الکترونیکی برای کنترل عبور و مرور است و دارای قفل برقی و مرکز کنترل است.

در موارد زیر بهتر است از درب اتوماتیک سویینگ استفاده کنید

1. هنگامی که بخواهیم از حداکر فضا استفاده نماییم و جایی را برای حرکت ریلی در دهنه نداشته باشیم.
2. زمانی که برای دهنه هایی با عرض کم درب اتوماتیک لازم داریم.
3. این نوع درب اتوماتیک به دو شکل دولنگه و تک لنگه ارائه می شود و بر روی هر لنگه از درب ها یک بازوی الکترومکانیکال نصب می گردد، نصب این نوع درب شیشه ای برای فضاهایی که دهانه آن عرض بسیار کمی دارد و امکان نصب درب اتوماتیک دیگری در آن فضا وجود ندارد بسیار کارآمد است.

شیشه اتوماتیک

به‌طورکلی شیشه اتوماتیک به‌گونه‌ای است که به‌صورت اتوماتیک با استفاده از یک ریموت از راه دور و یا دکمه‌ی تعبیه‌شده باز یا بسته می‌شوند، اولین و مهم‌ترین برتری این درب‌ها به انواع دیگر درب‌ها راحتی استفاده از این درب‌ها است. استفاده از شیشه اتوماتیک امروزه بسیار بیشتر از گذشته مورد استقبال قرار گرفته است.

ما می خواهیم در اینجا موارد استفاده از شیشه اتوماتیک را شرح دهیم:

• پاساژ و مجتمع تجاری
• بانک ها و تمامی موسسات
• مغازه های کوچک تا فروشگاه های بزرگ
• بیمارستان ها، کلینیک ها و فرودگاه ها
• ورودی مجتمع ها و منازل مسکونی
• ادارات و اماکن خصوصی و دولتی
• رستوران ها و فست فود ها

در صورت تمایل برای اطلاع از رزومه و نصبیات ثبت شده با شماره های ثبت شده در سایت و قیمت های محولات مطلع شوید.

مزایای استفاده از اپراتور درب اتوماتیک شیشه‌ای

• استفاده در مکان‌های پرتردد و استفاده سریع و آسان
• وجود باطری بک آپ برای موقع قطعی برق
• کنترل باز و بسته شدن درب اتوماتیک شیشه‌ای به‌وسیله ریموت
• حرکت آرام و بی‌صدا درب در هنگام باز و بسته شدن
• مقرون‌به‌صرفه بودن در ذخیره انرژی‌های سرمایش و گرمایش
• برخورداری از امنیت بالا
• کنترل باکس درب اتوماتیک

کاتالوگ درب اتوماتیک شیشه ای

• درب شیشه ای اتوماتیک، یکی از گزینه هایی است که شرکت رامادر از نمونه کارهای خود در قسمت کاتالوگ درب اتوماتیک شیشه ای با زیبایی و جلوه ی خاصی به نمایش می گذارد.
• در این کاتالوگ به صراحت از یراق الات درب برقیکار شده و توضیحات کامل بیان شده ( مواردی از قبیل بازدید کارشناس از محیط و مراحل نصب و پیگیری کار، همراه شما خواهد بود.)
• رامادر ارائه دهنده خدمات مرتبط با درب اتوماتیک می باشد که روزانه چندین پروژه در رابطه با درب اتوماتیک و سایر محصولات خود ارائه می دهد.

در این مقاله به معرفی انواع درب اتوماتیک و تک تک اجزای آن پرداختیم. شما عزیزان می توانید برای دریافت اطلاعات بیشتر و مطالعه دقیق تر درباره پروژه های انجام شده و مشخصات تک تک درب های اتومایتک شیشه ای به صفحه کاتالوگ درب اتوماتیک شیشه ای مراجعه کنید و اطلاعات لازمه را دریافت نمایید.

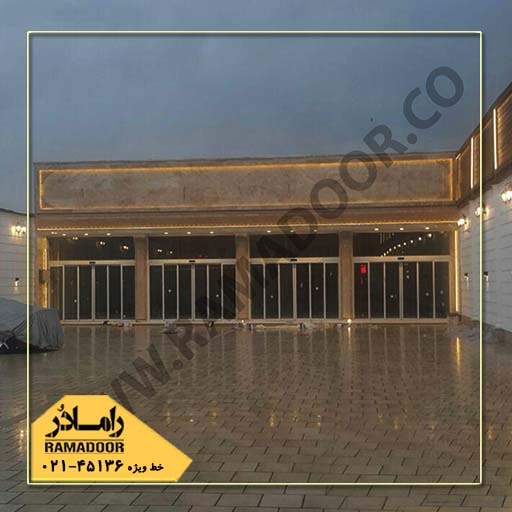

درب اتوماتیک شیشه ای نصب شده توسط رامادر به دلیل دارا بودن کیفیت بالا محصولات و متعلقات همراه آن دارای عملکردی روان، با بالاترین درجه کیفیت است.

انواع درب اتوماتیک شیشه ای شرکت رامادر:

1) درب اتوماتیک شیشه ای مدل یونیک

•  ساخت کشور آلمان است.
•  موتور پر قدرت دانکر آلمان مدل 60603 ( با وزن قابل حمل 140 کیلوگرم در یک درب و 220 کیلوگرم در مجموع دو درب.)
•  سنسورBA بلژیک (سنسور حرارتی فابریک جدید که مشکل برخورد اجسام به درب را به حداقل می رساند.)
•  کلید چند حالته دیجیتال (با قابلیت حالت های مختلف از جمله باز دایم، زمستانی، قفل دایم و قفل یک طرفه.)
•  تسمه فابریک گودیر آلمان (این تسمه شامل مفتول های فلزی می باشد که طول عمر این تسمه چندین برابر نمونه های مشابه می باشد)
•  قفل برقی (سفارشی) قفل مخصوص و فابریک
•  باتری بک آپ (سفارشی) با قابلیت باز و بسته شدن 800 بار در صورت قطع برق
•  ریموت و ریسیور فابریک (با قابلیت تمام حالت های کلید دیجیتال)
•  غلطک های 3 چرخ (این هنگر ها باعث می شود که در صورت سرقت و یا  برخورد افراد به درب از بیرون رفتن درب از ریل جلوگیری گردد
•  ریل آلومینیومی فابریک با تسمه قابل تعویض (با آلومینیوم فابریک 6063 فابریک که صدای باز و بسته شدن به حداقل می رساند)
•  24 ماه گارانتی بی قید و شرط شرکت رامادر
•  60 ماه گارانتی بیمه ایران

2) درب اتوماتیک دکو

•  موتور پر قدرت براشلس طرح آلمان مدل (با وزن قابل حمل 100کیلوگرم در یک درب و 180کیلوگرم در مجموع دو درب.)
•  سنسور طرحBA (سنسور حرارتی مادون با قابلیت دید 30 سانت الی 400 سانتی متر.)
•  تسمه قدرتمند (این تسمه شامل مفتول های فلزی می باشد که طول عمر این تسمه چندین برابر نمونه های مشابه می باشد.)
•  قفل برقی (سفارشی) قفل مخصوص و فابریک.
•  باتری بک آپ (سفارشی) با قابلیت باز و بسته شدن 800 بار در صورت قطع برق
•  ریموت و ریسیور فابریک (با قابلیت تمام حالت های کلید دیجیتال)
•  غلطک های 3 چرخ (این هنگر ها باعث می شود که در صورت سرقت و  یا برخورد افراد به درب از بیرون رفتن درب از ریل جلوگیری گردد.
•  ریل آلومینیومی فابریک با تسمه قابل تعویّض ( با آلومینیوم فابریک 6063 فابریک که صدای باز و بسته شدن به حداقل می رساند.)
•  24 ماه گارانتی بی قید و شرط شرکت رامادر.

مشخصات درب اتوماتیک نصب شده توسط شرکت رامادر

1. کارشناسی دقیق چه در زمان سفارش توسط کارشناسان فروش و چه در زمان کارشناسی فنی که به صورت میدانی در محل پروژه انجام می شود.
2. بررسی دقیق محل پروژه با توجه به درخواست مشتری و اینکه به چه میزان عوامل فنی و محیطی اجازه بر آورد ساختن خواسته مشتری را می دهد.
3. کیفیت بالای مونتاژ و نصب شیشه ها روی فریم ها
4. کیفیت بالای مصالح (تمامی موارد مصرفی در درب اتوماتیک شیشه ای در رامادر باید از حداکثر کیفیت برخوردا باشد و رامادر از جنس بی کیفیت استفاده نمی کند)
5. نصب مهندسی و با کیفیت (رامادر بنا به اسناد موجود و فرم رضایت مندی مشتریان، بیشترین رضایت مندی را کسب کرده و حدود 95 درصد از مشتریان از کیفیت محصول، نحوه نصب و خدمات رسانی رضایت کامل را دارند.
6. ابداع شیوه های جدید نصب و بازنگری در روش نصب های قدیمی با توجه به نیاز هر پروژه و مخصوصا پیچیدگی های خاص پروژه.
7. دقت در طراحی و در جریان گذاشتن مشتری در تمام مراحل پروژه که باعث رضایت خاطر کامل مشتریان می گردد.

شرکت‌های درب اتوماتیک شیشه‌ای

امروزه شرکت های زیادی در زمینه درب اتوماتیک شیشه ای در ایران مشغول به کار هستند، که کار خاص با کیفیتی عالی محدود است و انتخاب سخت که گوگل کار را ساده کرده است. برای نصب درب اتوماتیک شیشه ای با تکنسین هایی حرفه ای و کاربردی می توان با شرکت رامادر که سابقه ای چندین ساله در این زمینه دارند با بخش فروش تماس گرفته و کار خود را در کوتاهترین زمان، اجرا شده مشاهده نمائید.

گالری عکس





فروش و نصب بهترین انواع جک پارکینگی ایرانی در تبریز

 جک درب پارکینگ در تبریز

فروش و نصب بهترین انواع جک پارکینگی تبریز ایرانی و خارجی در تبریز ,جک درب اتوماتیک در تبریز



در ادامه بهترین مدل های جک درب پارکینگ پر فروش بازار که دارای خدمات پس از فروش و گارانتی معتبر میباشند با کمترین قیمت ممکن خدمت شما معرفی میشود.در صورت نیاز به هر گونه راهنمایی لطفا با کارشناسان تیم گذر کنترل تماس بگیرید.
همچنین در ادامه این صفحه و در قسمت مطالب کاربردی , مطالب مفیدی جهت راهنمایی شما عزیزان در ضمینه انتخاب جک پارکینگی تبریز مناسب به شرح ذیل ارائه شده است:

نکات مهم خرید جک درب پارکینگ تبریز ,نحوه عملکرد جک پارکینگی تبریز ,قفل برقی تبریز ,دلایل سروصدای جک تبریز ,انواع ریموت کنترل و.....



جک درب پارکینگ سیماران مدل  فراز 4S و 6S جک درب پارکینگی فراز مدل 4S سیماران یکی از بهترین جک های درب پارکینگ موجود در بازار میباشد.محصولات شرکت سیماران از کنترل کیفی بسیار خوبی برخوردار هستند، و قیمت آنها نیز مناسب میباشد.

این جک درب پارکینگ توان جابه جایی هرلنگه تا ۳۵۰ کیلو گرم را دارد و برای هرلنگه با طول ۲متر مناسب می باشد.

مدار فرمان این جک درب پارکینگ دو سرعته است و تمام قابلیت های یک مدار فرمان خوب را دارد.جک درب پارکینگ سیماران فراز  4S مانند دیگر محصولات شرکت سیماران دارای ۳۰ ماه گارانتی میباشد.

همچنین شرکت سیماران خدمات در محل نیز برای جک های پارکینگی خود ارائه میدهد. همچنین جک درب پارکینگ فراز سیماران مدل 6S دارای موتوری با قدرت 280 W است. این جک  قادر است درب هایی به طول 4.5 متر و 350 کیلوگرم را به حرکت در آورد.در واقع مدل 6S برای لنگه های با طول بیشتر استفاده میشود تا گشتاور بیشتری ایجاد کند ولی از لحاظ موتور با فراز 4S یکی هستند.

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129



---

---



جک پارکینگی سیماران مدل فراز 4P


جک درب پارکینگ سیماران مدل فراز4P از دیگر محصولات جک اتوماتیک شرکت سیماران می باشد.بازوهای این جک پارکینگی ساخت شرکت پروتکو ایتالیا و بسیار با کیفیت میباشد و جز پرفروش ترین جک های درب پارکینگی بازار است.مدار فرمان و چشمی این جک درب پارکینگ با مدل فراز 4s یکی بوده و ساخت شرکت سیماران میباشد.
این جک درب پارکینگی توان جابه جایی هرلنگه درب را تا وزن ۳۵۰کیلو گرم وطول ۲/۵متر را دارد.گشتاور تولیدی این جک درب پارکینگ ۲۵۰۰نیوتن برمتر است.
مدار فرمان این جک درب پارکینگ دو سرعته است و تمام قابلیت های یک مدار فرمان خوب را دارد.جک درب پارکینگ سیماران فراز  4S مانند دیگر محصولات شرکت سیماران دارای ۳۰ ماه گارانتی میباشد.همچنین شرکت سیماران خدمات در محل نیز برای جک های پارکینگی خود ارائه میدهد.


• دارای عملکرد 2 سرعته
• مناسب برای دربهای تا 350 کیلوگرم
• موتور 220 ولت
• دارای چشمی ایمنی
• سیستم تشخیص مانع
• ضمانت 30 ماهه

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

جک درب پارکینگ میلان 400

جک درب پارکینگ میلان 400 ساخت ایران است و ظاهری شبیه جک درب پارکینگ پروتکو ایتالیا را دارد.موتور 220 ولت این جک قدرت خوبی را به ان داده و توان کشش هر لنگه درب تا 350 کیلوگرم را با طول هر لنگه 2.5 متر را دارد.خلاص کن جک اتوماتیک پارکینگ میلان مشابه پروتکو کلیدی بوده وامنیت بالاتری نصبت به خلاص کن های اچاری دارد.سر موتور این جک درب پارکینگ رو به بالا بوده وبرای همین مناسب برای محیط های گرمسیر میباشد, زیرا گریس ان وارد موتور نمیشود.
مدار فرمان جک درب پارکینگ میلان رامانا و یا MS1 میباشد که هر دو از مدارهای خوب به شمار میایند.




• دارای سیستم تشخیص مانع
• دارای چشمی و فلاشر
• ضمانت 24 ماهه
• عملکرد دوسرعته

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

جک پارکینگی یال مدل X2

جک پارکینگی شرکت یال از جمله بهترین جک های پارکینگی بازار است که قدرت وکیفیت بالایی دارد.موتور جک پارکینگی تبریز یال توان کشش 350 کیلوگرم  برای هر لنگه درب تا 2 متر دارد.به علت افقی بودن موتور ان نیاز به کنده کاری کمتری برای نصب دارد همچنین این جک پارکینگی تبریز از مدار قدرتمند و با کیفیتی بهره میبرد.گارانتی جک پارکینگی تبریز یال 3 سال است و یک سال نیز کارانتی تعویض دارد.این جک در دو مدل یال X1 و X2 تولید میشود.محل کلید خلاص کن در جک برقی یال بر روی جک و با فاصله نسبت به انهای جک قرار گرفته تا خلاص کردن جک به راحتی امکان پذیر باشد. با باز نمودن درپوش محل خلاص کن می توان کلید سوئیچی هر جک را جهت آزاد کردن جک استفاده نمود.فرم این محصول به گونه ای است که برای نصب نیاز به فضای کمتری جهت کنده کاری نیاز است.


• قدرت مناسب تا 350 کیلو گرم
• تعداد کارکرد روزانه  40 بار در 24 ساعت
• قابلیت توقف در برابر مانع  دارد
• قابلیت ترمزگیری  دارد
• قابلیت ضد آب و گردوغبار
• قابلیت باز شدن بیش از 90 درجه



شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---



جک پارکینگی وی تو مدل کالیپسو 400 V2 Calypso

جک پارکینگی V2 کالیپسو 400 ایتالیا طراحی و ساخت کشور ایتالیا است که با ظاهر زیبا و کارایی عالی سالهاست که جای خود را در بازار ایران باز کرده و تبدیل به جک پارکینگی تبریز پرفروش شده است.جک V2 کالیپسو قدرت کشش هر لنگه درب را تا 400 کیلوگرم و 2.5 متر طول را دارد.بازوهای این جک پارکینگی بسیار قدرتمند هستند و مدارفرمان دیجیتال  آن (City1) نسبت به محصولات دیگر پیشرفته تر و با امکانات بسیار بالاتری است.این جک اتوماتیک درب دارای 2 سال گارانتی میباشد و قطعات و خدمات ان همیشه در دسترس است.
جک پارکینگی تبریز وی تو کالیپسو یک سیستم کارا و در عین حال بسیار قابل اعتماد می باشد که از کارکد و عملکرد بسیار خوبی برخوردار است و به عنوان یکی از پرفروش ترین سیستم های جک پارکینگی تبریز بازار شناخته می شود.
از مدل های 500 و 600 این جک که طول شفت انها بلندتر میباشد برای درب های تک لنگه و با طول زیاد استفاده میشود.



• در سه مدل 400 و 500 و600 عرضه میشود
• کشش هر لنگه تا 400 کیلوگرم
• دارای عملکرد دو سرعته
• مجهز به چشمی ایمنی،فلاشر و کلید خلاص کن
• سیستم تشخیص مانع
• ضمانت 2 ساله
• ساخت ایتالیا

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

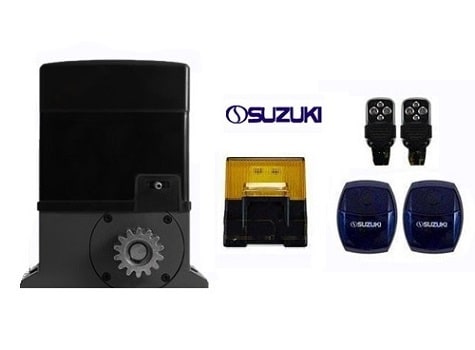

جک اتوماتیک درب سوزوکی 400



جک اتوماتیک درب پارکینگ سوزوکی 400 محصول جدید شرکت پارسیان فدک تصویر در ایران می باشد.این جک با موتور 220 ولت، قدرت کافی برای هر لنگه  تا 300 کیلوگرم را دارا می باشد ,همچنین به دلیل سیستم خلاص کن راحتی که تعبیه شده است از این سیستم میتوان در جاهایی که درب به سمت بیرون باز می شود نیز استفاده کرد.
جک اتوماتیک درب پارکینگ سوزوکی که از نوع الکترومکانیک است مجهز به یک شفت 40 سانتی و میل ماردن از نوع دنده ریز فولادی میباشد که این باعث میشود  قدرت بیشتر و دوام طولانیتر و ترمزگیری دقیقتر و بهتردر مورد این درب پارکینگی اعمال شود.
مدار فرمان جک اتوماتیک درب پارکینگ سوزوکی از نوع دیجیتال منو دار و برنامه ریزی آن بر مبنای میکرو پروسسور است و المانهای ورودی برای جک ها به صورت تایمینگ قرار داده شده .


• دارای عملکرد 2 سرعته
• مجهز به چشمی ایمنی
• سیستم تشخیص مانع
• 16 ماه ضمانت

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

جک پارکینگی تک لنگه پرایم 80

چند سالی از حضور قدرتمند یال در تولید و عرضه جک پارکینگی و قفل برقی میگذرد و یال در این مدت به یکی از برترین برندهای بازار تبدیل شده است، کفیت خوب و گارانتی قوی همواره همواره یکی از نقاط قوت محصولات جک پارکینگی یال بوده است جک بازویی تک لنگه یال پرایم با گارانتی 5 ساله نشان از کیفیت بالای این سیستم دارد.
جک پرایم تک بازو دارای یک بازو با شفت 80 سانتیمتر است که بلندترین نمونه بازو ساخته شده در ایران میباشد.کورس 80 سانتی متری جک یال پرایم ، این جک را از تمامی محصولات ایرانی و ایتالیایی متمایز نموده است ، قدرت جابجایی درب هایی تا وزن 1000 کیلوگرم با زاویه بازشو 140 درجه با دور موتور 1400 G/MIN با ولتاژ 220 ولت امکان نصب را برای محیط های تجاری ، اداری و مسکونی فراهم کرده است. متوسط تعداد تردد برای جک تک لنگه پرایم 100 بار در روز پیشنهاد میشود.
این شرکت قفل برقی یال که تولید خود نیز می باشد را در این پیکج قرار داده است.


•     تنظیم هوشمند تایم زمان دوم جهت بسته شدن بی صدا
•     پشتیبانی از تمام ریموتهای لرنینگ 433
•     ورودی جهت اتصال به سیستمهای کنترل تردد
•     کارکرد اضطراری( بسته شدن درب در صورت از کار افتادن فتوسل جک)
•     فست کلوز (بسته شدن پس از گذشت خودرو از جلو درب)
•     خروجی مجزا برای قفل برقی

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

  جک درب پارکینگ والنسیا

این جک درب پارکینگ  بسیار شبیه به جک درب پارکینگ بلانکو اسپانیا میباشد. موفقیت کمپانی بلانکو در زمینه تولید سیستم های درب اتوماتیک باعث شد تا جک درب پارکینگ والنسیا با الگو قرار دادن طراحی این محصول از لحاظ ظاهری و فنی بتواند محصولی موفق از دید مشتریان به بازار ارایه کند. این جک درب اتوماتیک با رعایت استاندارد جهانی که باعث مقاومت بدنه این محصول در برابر گرد و غبار و رطوبت می شود قابلیت نصب در تمامی مناطق حتی با شرایط آب و هوایی سخت را دارد. تولید بی نظیر قطعات جک درب پارکینگ والنسیا از مزیت های این محصول است.

•     قابلیت جابجایی درب پارکینگ تا 700 کیلوگرم
•     ولتاژ کارکرد 220 ولت
•     مناسب تردد نسبتا بالا
•     قدرت جابجایی هر لنگه تا 3 متر
•     قابلیت نصب قفل برقی
•     مکانیزم عملکرد الکترومکانیکی

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129



جک درب پارکینگ لنسر LANCER400

جک درب پارکینگ لنسر یکی از جدیدترین محصولات گروه صنعتی یال است که اخیرا به بازار درب اتوماتیک عرضه شده است. برند یال در حقیقت یک شرکت ایرانی معتبر در زمینه تولید و عرضه انواع محصولات جک درب اتوماتیک است که تحت لیسانس لنسر (Lancer) ایتالیا اقدام به مونتاژ و سر هم بندی این محصول می کند.
جک ریموت درب پارکینگ لنسر 400 دارای یک مدار فرمان قدرتمند است که با ولتاژ 220 کار می کند. این مدار کنترل قابلیت های متنوعی را برای این جک فراهم آورده است. سیستم تشخیص مانع و توانایی ترمزگیری در برابر موانع از این ویژگی هاست. این جک از یک سیستم تشخیص مانع هوشمند (Obstacle detection) برخوردار است که در صورت وجود شی در هنگام بسته شدن درب، با هشدار و ارسال دستور از سمت مدار، مانع از بسته شدن درب می شود و از خسارت های احتمالی جلوگیری می کند.این قابلیت از طریق یک جفت چشمی فتوسل و سیستم ترمزگیری اتوماتیک که اشاره شد، امکان پذیر می گردد.



•      طراحی زیبا و طول عمر بالا
•     24 ماه ضمانت
•     عملکرد الکترومکانیکی
•     مناسب برای درب های 400 کیلوگرمی با عرض 4 متر (هر لنگه)
•     قابلیت کنترل توسط ریموت
•     دارای سیستم تشخیص مانع خودکارس ایتالیا)
•



شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

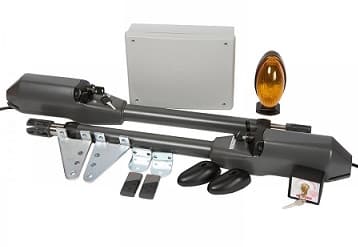

جک درب پارکینگ پروتکو لیدر 4 PROTECO

جک درب  پارکینگ  پروتکو مدل (LEADER 4) محصول شرک پروتکو (Proteco) بوده که از با کیفیت ترین جک های درب پارکینگ موجود در بازار می باشد.
پروتکو (Proteco) یک شرکت قدیمی ایتالیایی و با سابقه درخشان در زمینه تولید جک های اتوماتیک ریموت دار می باشد.این مدل جک (LEADER 4) ، از یک موتور 280 واتی با حداکثر توان برای جا به جایی هر لنگه درب 350 کیلوگرمی بهره می برد.
به دلیل قدرت مناسب لیدر 4 این سیستم را می توان روی دربهای تک لنگه نیز نصب نمود.البته برای دربهای زیر 3 متر و زیر 350 کیلوگرم. حداکثر مقدار بازشو درب برای این جک درب پارکینگ 110 درجه می باشد.

• در دو مدل 400 و 600
• مناسب برای هر لنگه تا 400 کیلوگرم
• دارای سیستم تشخیص مانع
• دارای چشمی و فلاشر
• ضمانت 36 ماهه
• عملکرد دوسرعته
• ساخت کشور ایتالیا

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---







جک درب اتوماتیک فک (FACC) مدل 412

جک درب اتوماتیک فک بی شک یکی از قابل اطمینان ترین و قدمی ترین جک های برقی موجود در بازار است این جک با کاور آلومینیومی اضافه و شفت فولادی ضخیم در تردد ها و دمای بالا استقامت خوبی را از خود نشان می دهد در جک برقی FAAC 412 اهمیت طراحی در کارایی بسیار نرم و بی سروصدا و دوام آن در تمام شرایط جوی بوده است. پیشنهاد ما در ساختمان های پر تردد تا 30 واحد بکارگیری جک درب اتوماتیک فک مدل 412 است.

یکی از ویژگی های جک درب اتوماتیک فک 412 ، یدک کشیدن نام برند فک است که خود نشان دهنده کیفیت و ضمانتی برای کارکرد آن است.
 جک 412 تقریبا ارزانترین مدل برند فک در درب های کنترلی است اما باز هم از بسیاری از سیستم های همتراز خود گرانتر است . شاید بهترین دلیلی که باعث می شود که مشتریان به خرید این مدل جذب شوند ، پیشینه کمپانی فک و گارانتی 4 ساله این دستگاه است که او را از سایر مدلهای همتراز خود متمایز می سازد.





• دارای عملکرد 2 سرعته
• مناسب برای دربهای تا  350کیلوگرم
• موتور 220 ولت
• دارای چشمی ایمنی
• سیستم تشخیص مانع
• ضمانت 4 ساله
• ساخت ایتالیا



---





جک پارکینگی پرایم P1

جک پرایم ساخت شرکت یال است که سالهاست در عرصه ساخت جک پارکینگی تبریز و قفل برقی فعالیت دارد. این جک برای بازار گرانقیمت و بالا رده ایرانی درب کنترلی طراحی شده و از بهترین متریال و قطعات استفاده شده است.جک پارکینگی پرایم دارای سطح کورس حرکتی 50 ، 60 ،70 سانتی متری میباشد تا برای انواع درب های سبک و سنگین با هر اندازه طول درب دارای تولیدی مناسب برای آن داشته باشد . یکی از این مدل ها نیز با کورس80 سانتی بوده است و به صورت تک لنگه عرضه میشود. این جک پارکینگی بسیار پر قدرت ایرانی با ساختار الکترومکانیکی میباشد. ظاهر بسیار زیبا این جک به صورتی طراحی شده است تا در کنار ظاهر زیبا دارای بدنه کاملا ضد آب و گرد غبار باشد و در محیط های باز ( منازل شمالی ) به راحتی قابل نصب میباشد.

مدار فرمان جک پارکینگی تبریز پرایم از نوع دیجیتال منو دار و برنامه ریزی آن بر مبنای میکرو پروسسور است و المان های ورودی برای جک ها به صورت تایمینگ قرار داده شده . جک ریموتی پرایم دو سرعته است و ترمز گیری قابل قبولی دارد. این جک جزو جک های پر فروش بازار است.جک برقی پرایم که از نوع الکترومکانیک است مجهز به یک شفت بلند (50 ، 60 ،70  بر اساس نوع درخواستس و عرض درب ) است و میل ماردن از نوع دنده ریز فولادی میباشد که این باعث میشود  قدرت بیشتر و دوام طولانیتر و ترمزگیری دقیقتر و بهتردر مورد این جک پارکینگی در تبریز اعمال شود.


•     مدارفرمان دیجیتال و هوشمند
•     دارای سه سال گارانتی
•    دارای شفت 70سانتیمتری مناسب دربهای 4 متری
•     قدرت هر لنگه 800 کیلوگرم
•     تعداد تردد روزانه 100 بار
•     نصب رایگان

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129



---

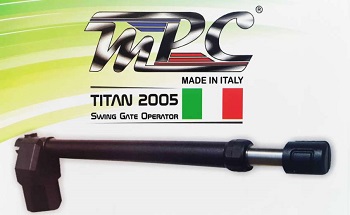

جک اتوماتیک درب پارکینگ MPC مدل تیتان

کمپانی ام پی سی یک کمپانی ریشه دار و قدیمی در ایتالیا می باشد که قریب به بیست سال است در زمینه درب اتوماتیک و یا درب برقی پارکینگ فعالیت می نماید. شرکت تیتان ادعا دارد که از تجربه نصابان خود بهترین استفاده را برده و همواره در تعامل با مشتریان و مصرف کنندگان محصولاتش است تا بهترین کیفیت را به آنها ارائه نماید.
در دو مدل تیتان 400و600 عرضه می شود و دارای عملکرد دوسرعته بوده وبا موتور برقی 220 ولت و گیربکس دارای قدرت بالایی می باشد.مجهز به چشمی ایمنی،چراغ فلاشر و کلید خلاص کن می باشد و با مدار فرمان دیجیتالی و صفحه ال سی دی تنظیمات دقیق و متنوعی در اختیار شما قرار می دهد.امکان کد دهی ریموت کنترل هاپینگ(غیر قابل کپی)برای ایمنی بیشتر و همچنین دارای سیستم تشخیص مانع می باشد.
دارای ضمانت 2 ساله و ساخت کشور ایتالیا بصورت حک شده بر روی جک.

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---



جک درب پارکینگ BFT مدل A40

جک درب پارکینگ BFT Phobos A40  قدرتمند‌ از سری مدلهای الکترومکانیک ساخت BFT است که از دانش تولیدی و کیفیت ساخت محصولات ایتالیای بهره مند است و نه تنها در کشور ما بلکه در سراسر دنیا با همین ظاهر و کیفیت استفاده میشود .بازوهای درب اتوماتیک بی اف تی A40 از نوع ماردونی می باشد و جنس ماردون از فولاد بسیار مستحکم است که طولی معادل 40 سلنتیمتر دارا می باشد.

مدل جدید جک درب پارکینگ BFT A40 از بازوهای قدرتمند که توانایی جابجایی 500 کیلوگرم را دارد که در نوع خود دارای توانایی منحصر به فرد  به حساب می‌آید جنس ظاهری دستگاه از استیل بوده و در ساخت آن از شفت‌های فولادی استفاده شده که نشان دهنده مقاوت بالا در شرایط  آّب و هوایی متفاوت است.
از سایر نکات قابل توجه در جک درب پارکینگ BFT فوبوس A40 پشتیبانی از سیستم میکروسویچ  برای تنظیم دستگاه است. ولتاژ جک یا موتور در این مدل 24 ولت DC است.این مورد باعث می‌شود سیستم برق اضطراری این جک درب اتوماتیک بسیار ارزانتر از سیستم‌های 220 ولت بوده و با دو عدد باطری 12 ولت و یک کارت شارژ به سیستم برق اضطراری دست یابید.قدرت بالای جک‌ها در BFT  مدل A40 امکان جابجایی درب‌ها با حداکثر هر لنگه 4 متر را دارد.
محصولات بی اف تی دارای هولوگرام اصلی با گارنتی 5 ساله است که از سیستم خدماتی پس از فروش برای مشتریان خود بهره مند است .



---





جک پارکینگی BFT مدل  BT Phobos



BFT ایتالیا با بیش از 35 سال سابقه یکی از برندهایی است که سهم خوبی از بازار جک پارکینگی تبریز کشورمان را در اختیار دارد. مدل Phobos BT بی اف تی محصولی است که شکل ظاهری مناسبی دارد و جهت نصب بر روی درب های متوسط و سبک مناسب است ولی چنانچه جک پارکینگی منزل شما یک درب بزرگ و سنگین است استفاده از این جک پارکینگی در تبریز چندان توصیه نمی شود.

این جک پارکینگی تبریز با توجه به کشتاور 2000 N/m توانایی باز و بسته نمودن هر یک لنگه حداکثر 250 کیلوگرم ( دو لنگه 500 کیلوگرم ) را داراست. کورس حرکتی این جک 280 میلیمتر است و توانایی باز و بسته نمودن درب پارکینگ با حداکثر عرض یک لنگه 180 سانتیمتر ( دو لنگه 360 سانتیمتر ) را دارا است.



مدار فرمان جک پارکینگی تبریز BFT با نام تالیا که به تازگی به‌روز رسانی شده است و یکی از بهترین و بی‌نقص‌ترین تابلو فرمان‌های جک برقی بی اف تی  است یک مدار کنترل دیجیتال بوده که تمامی گزینه‌های مورد نیاز را بر روی صفحه دیجیتال خود نمایش می‌دهد.

با توجه به اینکه جک بی اف تی فوبوس 24 ولت است، امکان اضافه نمودن مدار شارژر و باطری بک آپ به مدار آن وجود دارد تا در مواقع قطع برق توسط UPS درب باز و بسته شود. لازم بذکر است که باطری و شارژر جزء تجهیزات پیشفرض این جک نیست و می‌توانید بصورت اختیاری این تجهیزات را خریداری نمایید.



شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---



جک درب اتوماتیک لایف مدل اپتیمو یونی 3

جک درب اتوماتیک مدل اپتیمو یونی 3 لایف، یکی از پرمصرف ترین جک های بازار است که بر خلاف کمپانی های دیگر به ظاهر جک هایش بسیار بها داده و ارزان ترین سیستم هایش را با ظاهر بسیار شیک به بازار عرضه می کند. جک اپتیمو یونی در چندین مدل به بازار عرضه شده قدرت و کورس مدل ها با هم متفاوت می باشند. اما دو مدل یونی 3 و یونی 5 به بازار ایران وارد می شوند که معمولا یونی 5 در درب های تک لنگه و بلند استفاده می شود.

جک درب اتوماتیک لایف مدل اپتیمو3 با گشتاور تولیدی 2000 N/m و کورس حرکتی 315 میلیمتر توانایی باز و بسته نمودن درب با وزن هر یک لنگه حداکثر 250 کیلوگرم ( دو لنگه 500 کیلوگرم ) و عرض هر یک لنگه 250 سانتیمتر ( دو لنگه 500 سانتیمتر ) را دارا می باشد. با توجه به مشخصات اعلام شده نصب این جک برای درب های تک لنگه پارکینگ اصلاً توصیه نمی شود ولی نصب آن بر روی دربهای دولنگه کوچک و متوسط بلامانع است. این جک توانایی باز نمودن هر لنگه درب تا حداکثر 95 درجه را دارا است.

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

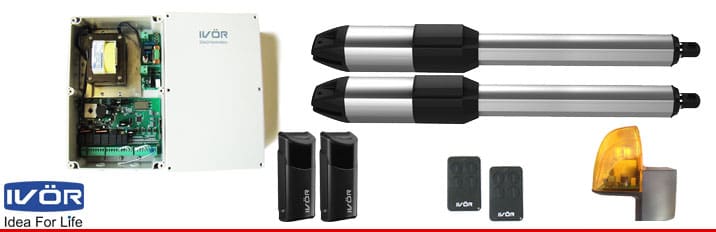

جک درب اتوماتیک ایور مدل Ivor Warter

شفت جک درب اتوماتیک ایور مدل وارتر 40 سانتیمتر است که به لحاظ اندازه با جکهایی مثل لیدر4 پروتکو و وی تو کالیپسو 400 یکسان می باشد.این اندازه شفت این امکان را خواهد داد تا جک وارتر مناسب دربهایی با حداکثر عرض هر لنگه 3 متر باشد.
توان مصرفی این جک 100وات است که قدرت جک وارتر ساخت ایور را برای هر لنگه تا 350 کیلوگرم برای هر لنگه میکند. این قدرت بالا برای یک جک 24 ولت کمتر دیده شده تا جایی که می توان این جک را روی دربهای تک لنگه نیز استفاده نمود.
از مهمترین آیتم های جک درب اتوماتیک ایور مدل  Warterداشتن میکرو سوئیچ قابل تنظیم میباشد که در زمان نصب میتوانید بسته به نیاز و مقدار باز شدن درب ، آن را تنظیم نمایید. تفاوت اصلی بین سیستم میکرو سوئیچ با سیستم دیجتال زمان دهی در این است که با گذشت زمان عملکردی ثابت را خواهی داشت.



• موتور ۲۴ ولت – دو سرعته
• نیروی تولیدی ۳۰۰۰ نیوتن
• کورس حرکتی ۴۰۰ میلیمتر
• سرعت حرکت ۹۰ درجه در ۲۲ ثانیه
• حداکثر زاویه بازشدن درب ۱۱۰ درجه



شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

جک پارکینگی یوروماتیک مدل تکنو 400:

این جک یوروماتیک مجهز به بازوی مقاوم در برابر فشار مخالف (فشار نهایی) می باشد. این جک، دو سرعته است به این صورت که می توان حرکت آن را در هنگام باز و بسته شدن آهسته کرد تا باز و یا بسته شدن درب با شدت و فشار انجام نگیرد.
جک پارکینگی یوروماتیک مدل تکنو 400 از تنظیمات بسیار ساده ای در فرمان دیجیتال بهره می گیرد و مجهز به سیستم عیب یابی نیز می باشد. نکته دیگر اینکه برای ایجاد امنیت و سهولت بیشتر در هنگام استفاده از جک پارکینگی یوروماتیک مدل تکنو 400 می توان عبور و مرور از درب را با استفاده از کارت عبور و کی پد ممکن کرد. به این ترتیب که با قرار دادن کارت عبور بر روی اتومبیل، سنسور دستگاه کارت را تشخیص داده و مسیر را برای عبور باز می کند.
این جک یوروماتیک قادر است برای عبور و مرور از ورودی هایی تا عرض 2.8 متر درب هایی به وزن هر لنگه 300  کیلوگرم را به حرکت در آورد. این موتور می تواند از برق 230V استفاده نماید. نمودار زیر به خوبی نشان دهنده رابطه ابعاد درب ها با وزن متناسب خود می باشد.

عملکرد این جک در دمایی بین 20- تا 55+ انجام می گیرد. این جک پارکینگی یوروماتیک دارای استاندارد IP54 نیز هست. IP استانداردی جهانی است که بر اساس آن هر کدام از اعداد معرفی شده برای محصول نشان دهنده ویژگی خاصی برای آن است. در نمایش IP54 برای این جک عدد اول یعنی 5 به این معناست که این جک در برابر گرد و غبار دچار مشکل نخواهد شد و عدد 4 این مفهوم را می رساند که این جک یوروماتیک در برابر پاشش قطرات باران بسیار مقاوم است. این جک قادر است در طی زمان 22 ثانیه ورودی را به طور کامل باز کند.
جک برقی پارکینگی یوروماتیک بتا نمونه ی مشابه جک یوروماتیک ایتالیا می باشد، ولی در این جک تغییراتی نیز اعمال شده که روند کارکرد آن را بسیار بهبود بخشیده است.


• در دو مدل تکنو 400 و500 عرضه میشود
• موتور220 ولت
• مجهز به چشمی ایمنی وفلاشر
• عملکرد دو سرعته
• سیستم تشخیص مانع
• ضمانت 36 ماهه
• ساخت ایتالیا



شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---





جک پارکینگی هیدرولیک بی اف تی LUX B

جک پارکینگی Lux بی اف تی یکی از باکیفیت ترین و گران قیمت ترین جک های موجود در بازار است، این جک هیدرولیک در کارکرد های روزانه از استهلاک بسیار پایینی برخوردار است، و برای مجتمع های مسکونی با تردد بالا مناسب می باشد. از ویژگی های این جک برقی هیدرولیک می توان به شیر هیدرولیک فشار شکن بسیار دقیق، قابلیت خلاص کردن جک در زمان قطع برق، بدون نیاز به سرویس و نگه داری، دارای سیستم قفل شونده شفت در برابر فشار خارجی، دارای موتور با سرعت 2 دور و قابلیت تردد نامحدود نام برد.

این نوع سیستم بر خلاف سیستم الکترومکانیکی که به وسیله ی نیروی الکتریکی، گیربکس و تسمه ها کار می کند، نحوه ی عملکردش به صورت  فشار بر روغن است. به این صورت که نیرویی فراوان به روغن وارد می شود و طی چند مرحله این فشار وارده باعث به حرکت در آمدن پیستون ها و در نهایت درب ها می شود.
مزیت درب های هیدرولیکی نسبت به درب های الکترومکانیکی در این است که، اسطهلاک بسیار کمی دارند و علاوه بر آن دارای قدرت زیادی هم هستند. همچنین دوام و کیفیت عمکردی آن ها مزیت دیگر آن ها به شمار می آید.
از سری جک های پارکینگی هیدرولیک می باشد که با قدرت و تنوع بالای خود به مصرف کننده آزادی عمل در طراحی و ساخت درب را می دهد . این سری محصول در کاربردهای تجاری و مسکونی با تردد بالا پیشنهاد می گردد.

این سیستم که شرایط خاصی را برای نصب بر از شرایط محیطی می طلبد امکانات گسترده ای را در اختیار مصرف کنند ه قرار میدهد از جمله امکان باز نمودن درب تا 130 درجه و تغییر این زاویه برای هر لنگه
در سری های 230 ولت مکانیکی و در سری های 24 ولت توسط میکروسوئیچ انجام می پذیرد .
ویژگی هایی همچون برخورداری از کمپرسور های 24 ولت ، ضریب های حرارتی بالا و قابلیت نصب گرم کن های الکتریکی و... این سری محصول را در بازه گسترده ای از انتخاب قرار داده است .

جک لوکس B بی اف تی می تواند در مواردی که تردد نامحدود است عملکردی فوق العاده را از خود نشان بدهد. در واقع اگر مسائل مالی برای کاربر از اهمیت چندان بالایی برخوردار نباشد، این گزینه، یک گزینه ی عالی به شمار می آید.

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---



جک درب پارکینگ پروتکو مدل ACE

یکی از موفق ترین تولیدات جک های بازویی شفت بلند در بازار جک بازو بلند پروتکو ایس - Proteco Ace میباشد. کمپانی پروتکو ایتالیا با طراحی جک ایس موفق به تولید مدلی بی رقیب در بین برند های سرشناس در بازار شده است.جک پروتکو ایس مناسب دربهای دو لنگه با عرض زیاد و حتی دربهای تک لنگه میباشد. با نگاهی به ظاهر جک ACE  به غیر ظاهر زیبا، طراحی مهندسی بدون نقص می تواند جلب نظر نماید. مکان قرارگیری سیستم خلاص کن دستگاه بر روی موتور در جایگاهی مناسب قرار دارد که هم دسترسی راحتی دارد و هم خطر شکستگی کلید خلاص کن وجود نخواهد داشت.جکهای ACE پروتکو قدرتی معادل 350 کیلوگرم در هرلنگه درب اتوماتیک دارد و مناسب دربهایی تا عرض 2.5 متر می باشد.

اگر این مشخصات را در کنار شفت 50 سانتیمتری این جک که قرار دهیم میابیم که با چه سیستم درب اتوماتیک خوبی مواجه شده ایم.محصولات جک درب پارکینگ پروتکو توسط شرکت سیماران وارد کشور شده و گارانتی می شود.روی تمام اجزای اصلی سیستم جک لیدر و همچنین مدار فرمان یک هولوگرام و شماره سریال درج شده که همگی با شماره ی کارت گارانتی مطابقت دارد.پروتکو تمام محصولاتش را با 30 ماه گارانتی روانه بازار نموده که زمان نسبتا بالایی می باشد. این ضمانت هر گونه خرابی در جک و مدار فرمان را شامل خواهد شد. اما باید توجه داشت که ریموتها و فتوسل شامل گارانتی نیستند.

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

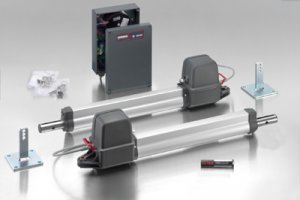

جک اتوماتیک پارکینگ زومر twist 200



شرکت Sommer (زومر) فعال در تولید درب اتوماتیک ، کرکره برقی ، جک اتوماتیک پارکینگ با حدود 20 سال سابقه با فلسفه "کیفیت ساخته شده در آلمان" در عرصه تولید محصولات درب اتوماتیک ، کرکره برقی ، درب پارکینگی زومر آلمان  .فعال است .در مورد محصولاتدرب اتوماتیک ، کرکره برقی ، جک اتوماتیک پارکینگ زومر آلمان این نکته قابل ذکر است که محصولات درب اتوماتیک ، کرکره برقی ، درب پارکینگی زومر آلمان تنها دستگاهی است که در خود کشور آلمان تولید می شود و هیچگونه مشابه تقلبی ندارد.

جک اتوماتیک پارکینگ زومر twist-200E قابل استفاده برای ورودی های یک طرفه راست یا چپ و همین طور دو طرفه است. این جک اتوماتیک زومر قابلیت به حرکت در آورد درب هایی به وزن 200Kg و 2.5m برای هر لنگه را دارد. همچنین حرکات آرام این موتور در وضعیت پایان، باعث کاهش استهلاک آن می گردد. این جک اتوماتیک پارکینگ این امکان را نیز فراهم می آورد که عابر پیاده نیز بتواند از آن عبور کند به این ترتیب از تمام ظرفیت مسیر استفاده خواهد شد. با قابلیت خودکار بسته شدن درب، از بسته و قفل بودن آن اطمینان حاصل خواهید کرد.

از دیگر ویژگی های این جک می توان به قابلیت باز شدن درب تا زاویه 120 درجه اشاره داشت. همچنین می توان آن را در شرایطی با دمای 35- تا 70 درجه سانتی گراد مورد استفاده قرار داد. این جک درب اتوماتیک sommer با دارا بودن IP65 در برابر گرد و غبار و همینطور نفوذ قطرات باران مقاوم است. نیروی حرکتی بر اساس استاندارد EN12445 و با استفاده از مانیتورینگ الکترونیک موتور، کنترل می گردد تا بالاترین میزان امنیت را فراهم آورد. برنامه ریزی این درب اتوماتیک به سادگی امکان پذیر است.


شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129



---

---

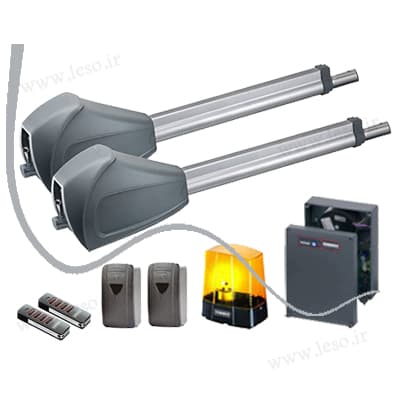

جک اتوماتیک پارکینگ زومر مدل twist350

جک اتوماتیک پارکینگ زومر twist-350 از بهترین انواع جک اتوماتیک ساخت آلمان بوده و قابل استفاده برای درب هایی تا وزن 700 کیلوگرم و طول 4 متر می باشند. وجود سیستم ترمز قوی این جک درب اتوماتیک را در برابر فشار بیش از حد توان مقاوم می سازد. به این ترتیب در برابر فشار شدید باد، وندالیسم و... دچار آسیبی نخواهد شد. حرکات نرم و بی صدای این درب باعث می شود نیروی اضافی برای بسته شدن صرف نشود.
این جک پارکینگ قادر است درب هایی با حداکثر وزن 700 کیلوگرم تا 4 متر را به حرکت در آورد. در نظر داشته باشید در صورتی که درب شما 700 کیلوگرم وزن دارد درب می تواند حداکثر طول 1.5 متری داشته باشد. اگر این درب 4 متر طول دارد می تواند حداکثر تا 250 کیلوگرم وزن داشته باشد، با استفاده از این فرمول ساده قادر خواهید بود وزن و اندازه درب خود را محاسبه کرده و در تعادل قرار دهید. در شکل زیر می توانید اندازه بدنه این جک برقی را مشاهده نمایید.

این جک اتوماتیک پارکینگ زومر قادر است بازشویی تا 130 درجه داشته باشد و می توان آن را برای ورودی های یک طرفه راست یا چپ و همین طور دو طرفه به کار برد. همچنین با وجود حرکات آرام این موتور در وضعیت پایانی حرکت، استهلاک آن نیز کاهش می یابد. این درب اتوماتیک امکان عبور عابر پیاده و یا دوچرخه سوار را نیز فراهم می آورد به این ترتیب از تمام ظرفیت مسیر استفاده خواهد شد. به علاوه قابلیت خودکار بسته شدن درب، از بسته و قفل بودن آن اطمینان حاصل خواهید کرد.
مقاومت در برابر نوسانات برقی، نصب باتری پشتیبان یا بکاپ، نصب به خروجی قفل برقی و اتصال آسان به جک های برقی را می توان از مشخصه های بارز و مهم مدار فرمان جک زومر دانست.

موتور بازویی این جک درب اتوماتیک دارای استاندارد بین المللی حفاظتی IP44 و واحد فرمان آن دارای IP65 است که بیانگر استحکام و طول عمر بالای موتور و مدار الکترونیکی این محصول است. جهت اطلاع شما عزیزان لازم به توضیح است استاندارد حفاظتی یا به اختصار IP به بیان ساده بیانگر میزان مقاومت و دوام محفظه الکترونیکی یک دستگاه در برابر شرایط محیطی من جمله نفوذ آب و گرد و غبار می باشد. این ویژگی این محصول را قادر می سازد تا در برودت 30- و حرارت 70 سانتیگراد بدون اشکال به فعالیت ادامه دهد.
در آخر، جک زومر Sommer Twist 350 دارای دو سال گارانتی معتبر است که در صورت بروز هرگونه مشکلات سیستمی، توسط مراکز فنی این شرکت در سراسر ایران ارائه خواهد شد.


شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129



---

---

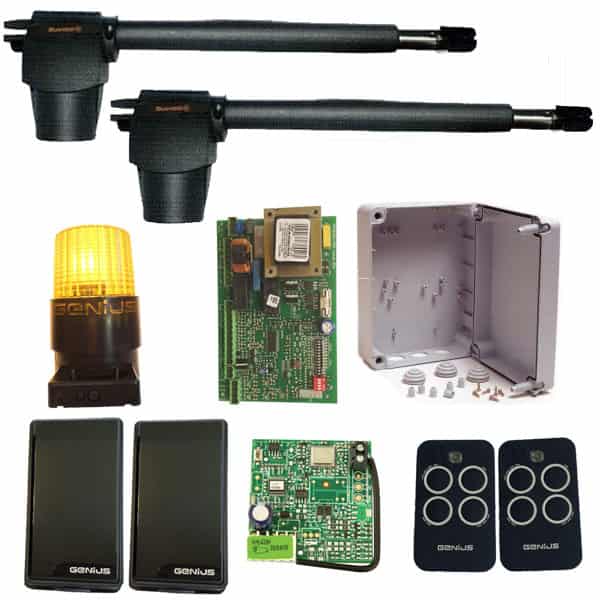

جک برقی  پارکینگ جنیوس 400 Genius G-bat

جک برقی جنیوس مدل 400 محصولی از کشور ایتالیا میباشد و از نظر فناوری ساخت دقیقا منطبق با برند فک میباشد چرا که این برند در زمان ساخت از تمامی مراحل ساخت جک های برقی فک استفاده کرده است بهتر است بگوییم جنیوس 400 بادر جک های فک ایتالیا میباشد. کیفیت این جک الکترو مکانیکی بسیار مطلوب است و دارای طول عمری بالا و خدمات گسترده ای است.

جک جنیوس در دو مدل GENIUS300 و GENIUS400 به بازار عرضه شده است. این دو جک برقی دارای کارایی یکسان ولی با قدرت های متفاوت میباشند. جک های جنیوس 400 محصولی از کشور ایتالیا میباشد و از فناوری روز اروپا در تولید آن استفاده شده است، به طور کلی این جک الکترو مکانیکی دارای قابلیت های فنی بسیاری است.


جک الکترو مکانیکی جنیوس 400 مناسب برای درب هایی با وزن 400 کیلو گرم میباشد و از نظر عرض درب ها ، مناسب برای درب هایی با عرض 4 متر میباشد. زاویه بازشودر جک جنیوس 400تا 110 درجه که در موارد خاص بیشتر نیز می تواند باشد و قابلیت باز کردن درب به سمت داخل یا خارج را نیز دارد . جک جنیوس 400 برای تردد متوسط به پایین، حدود 20 بار در ساعت (ساختمان های تا 20 واحد) میباشد.
ساختار کلی جک الکترومکانیکی جنیوس 400 کاملا پوشیده و ضد آب میباشد تا در تمامی شراطی آب و هوایی کارایی داشته باشد. شکل ظاهری جنیوس 400 کاملا ساده بوده و از این ترکیب ساختاری در تمامی برند ها نیز دیده میشود چرا که در عین سادگی ساختار جک جنیوس ، بسیار زیبا میباشد.



    موتور220 ولت
    مجهز به چشمی ایمنی وفلاشر
    عملکرد دو سرعته
    سیستم تشخیص مانع
    ضمانت 4 ساله شرکت ایمن فک
    ساخت ایتالیا
    دارای کلید خلاص کن


شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---



جک درب پارکینگ سهند 400

کیفیت بالای جک درب پارکینگ سهند باعث شده که این جک ایرانی بتواند به سرعت جایگاه خود را در بین جک های درب پارکینگ باز کند و نظر مشتریان را به خود جلب کند.حساسیت در تولید قطعات این جک و حتی رنگ و بسته بندی زیبای ان این محصول را قابل رقابت با جک های پارکینگی خارجی کرده است. از مدار شناخته شده رامانا وچشمی های با کیفیت در این جک استفاده شده و بر روی تمامی قطعات این محصول لوگوی سهند درج شده است.


• موتور 220 ولت
• قابلیت جایجایی هر لنگه تا 350 کیلوگرم و طول هر لنگه 2 متر
• دوسرعته
• دارای کلید خلاص کن
• سیستم تشخیص مانع
• مجهز به چشمی ایمنی
• ضمانت 24 ماهه
• ساخت ایران



---

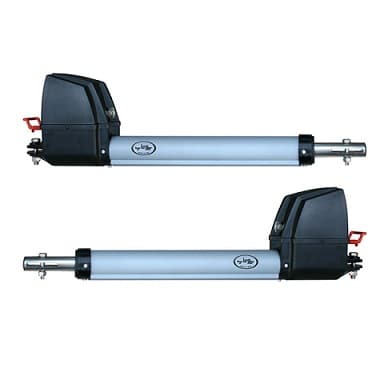

جک پارکینگی یوتاب

جک پارکینگی یوتاب یک جک پارکینگی 24 ولت است که برای پارکینگ های با تردد کم مناسب می باشد. این جک درب پارکینگ ایرانی کپی برداری شده از جک پارکینگ آلمانی زومر تویست 200 می باشد. البته جک پارکینگی الکتروپیک مدل یوتاب در مقایسه با جک زومر تویست 200 بسیار ارزان قیمت می باشد. با توجه به موتور 24 ولت این جک پارکینگی می توانید با پرداخت هزینه ای اندک به آن مدار شارژر و باطری بک آپ اضافه نمایید، در واقع این باطری بک آپ مانند برق اضطراری UPS عمل نموده و در هنگام قطع برق می توانید چندین مرتبه درب را توسط باطری باز و بسته نمایید.

جک پارکینگی یوتاب دارای یک مدار فرمان آنالوگ می باشد که اگر این مدار دچار مشکل شود عیب یابی آن اندکی دشوار و زمانبر است. از معایب مدار فرمان جک یوتاب عدم کاهش سرعت در انتهای مسیر حرکت درب و در نتیجه کوبیده شدن درب می باشد و از مزیت های آن میتوان به فرمان دادن مستقیم به قفل برقی و تشخیص برخورد درب با مانع اشاره نمود. ریموت کنترل موجود در پکیج از نوع کد ثابت 433 مگاهرتز می باشد. مزیت این ریموت کنترل قیمت ارزان آن و نقطه ضعف آن امکان تداخل امواج آن با ریموت کنترل پارکینگ ساختمان های جانبی می باشد.

از ویژگی ها و قابلیت های جک پارکینگی یوتاب می توان به شفت بلند ، زاویه چرخش مناسب ، توان جا به جایی زیاد اشاره کرد.
دیگر ویژگی فنی ای که جک پارکینگی الکتروپیک یوتاب 689 دارد ، سیستم میکروسوئیچ و Stoper این دستگاه است که به طور دقیقی عمل می کند. همچنین مدار فرمان همراه این جک ها را می توان یکی از بهترین سیستم های پروسسور قرار داد.

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

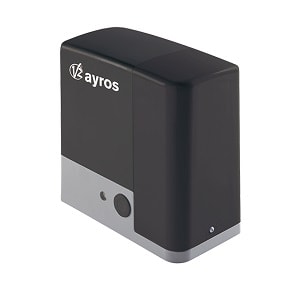

موتور ریلی V2 مدل ایروس 800

جک کشویی آیروس 800 یکی از بروزترین محصولات شرکت وی تو می باشد. گروه صنعتی وی تو (V2) یکی از موفق ترین برندهایی است که در زمینه تولید و ساخت جک های پارکینگی به فعالیت می پردازد. V2 که مخففی از شعار این شرکت Value moves the world به معنای «کیفیت، جهان را به جنبش وا می دارد» می باشد، توانسته با تلفیق فناوری و با چاشنی خلاقیت و نوآوری مشتریان زیادی در بازارهای داخلی ایتالیا و حتی دیگر کشورها به دست آورد و شعار خود را به تحقق برساند.

این کمپانی با بیش از 30 سال سابقه، از سال 1985 به بعد موفق شده در شش کشور جهان، نمایندگی رسمی دائر کند. این کشورها شامل فرانسه، اسپانیا، پرتغال، چین، مراکش و تونس می شود. گروه صنعتی وی تو سعی کرده محصولاتی ارائه دهد که هم مصارف اداری داشته باشد و هم بتواند نیازهای مشتریان مناطق مسکونی را مرتفع کند و بدین ترتیب، شعار واحد تحقیق و توسعه خود یعنی تسهیل و امن تر کردن رفت و آمد و زندگی مردم را محقق نموده است.
درب اتوماتیک وی تو مدل آیروس 800 دارای یونیت کنترل دیجیتال داخلی و سوییچ های محدود گر مغناطیسی می باشد. این محصول با روکش آلومینیومی رنگ شده و تکنولوژی تشخیص مانع، عملکردی ایمن و صحیح با اصول رمز گذاری ارائه می کند. AYTOS 800 قابلیت تنظیم خودکار زمان باز و بسته شدن درب را دارد و عملکرد همزمان دو موتور با استفاده از ماژول های SYNCRO انجام می گیرد. طول ریل این درب 4m می باشد.
سرعت باز شدن گیت 1.6 سانتی متر در ثانیه می باشد و در دمایی بین 20- و 50+ به خوبی عمل می کند.

هرگز از ظاهر ساده و معمولی جعبه فرمان جک پارکینگی V2 Calypso 400 نمی توان حدس زد، که این مدار فرمان تا چه حد می تواند قدرتمند و پیشرفته باشد. این مدار فرمان  CITY1-EOV  نام دارد و نمونه ی اصلاح شده ی CITY1 است. استفاده از این مدار فرمان برای کاربران بسیار آسان تر از CITY1 خواهد بود و برنامه پذیری آن نیز بسیار ساده تر صورت می گیرد. این مدار فرمان می تواند بیش از سی برنامه کاربردی را پشتیبانی کند.  از این حیث، CITY1-EOV تمام رقیبانش را پست سر گذاشته و حتی دسترسی به این توانایی ها  را برای سایر رقبا بسیار دشوار کرده است.

قابلیت جا بجایی درب تا 800 کیلو گرم
مجهز به انکدر به منظور تامین دقت بالا
ولتاژ کارکرد 220 ولت
کاملا ضد آب و گرد غبار
حداکثر تردد با 4 متر ریل : 18 بار در ساعت
سرعت حرکت 0.16m/s
کارکردی بسیار نرم و بیصدا
ساخت ایتالیا
قدرت موتور 500 وات

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129



---

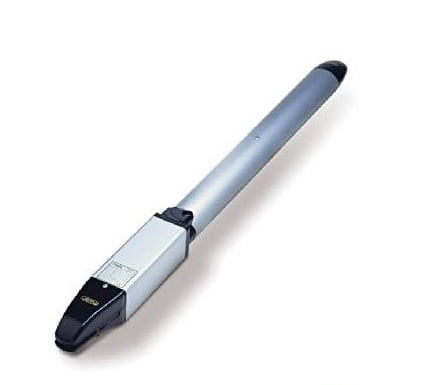

جک درب پارکینگ فادینی مدل NUPI 66

کمپانی فادینی که در دهه 60 میلادی تاسیس شده است، امروزه یکی از اصلی ترین تولید کنندگان پیشرو در سیستم های اتوماتیک گیت ورود و خروج در دنیا می باشد که در بیش از 50 کشور نمایندگی دارد. این کارخانه از ابتدای فعالیت خود، به سرعت رشد کرده و به طور تخصصی در رابطه با توسعه، طراحی، تولید و تجارت سیستم های کنترل دسترسی، با کاربرد های صنعتی، تجاری و مسکونی، فعالیت می کند.
شرکت فادینی از سیستم های هیدرولیکی برای تولیدات خود استفاده می کند. این شرکت، با توجه به تجربیات به دست آمده در این زمینه، پیشنهاد های به روز، قابل اعتماد و مفیدی ارائه می نماید.
بهره برداری از برترین تکنولوژی و سرمایه گذاری هدفمند باعث شده که شرکت فادینی به اطمینان غیر قابل انکار امروز دست یابد، چرا که این کمپانی از 4کارخانه مستقل ساخته شده است.

درب اتوماتیک فادینی مدل نوپی66 دربازکنی با سیستم الکتروهیدرولیک مخصوص درب دولنگه ، لولایی پارکینگی است و پرفروش ترین و پر مخاطب ترین مدل ارائه شده توسط کمپانی فادینی می باشد .  درب اتوماتیک نوپی 66  دارای بسته بندی بسیار با کیفیت می باشد و ویژگی های بسته بندی دارای استانداردهای قابل قبول اروپایی می باشد

درب اتوماتیک نوپی 66 "NUPI66" شامل دو بازویی می باشد که ظاهری جذاب و زیبا دارد . مخزن روغن و موتور در ابتدای جک داخل یک پوشش آلومنیومی تعبیه شده . قسمت اتصال بازویی به براکت ابتدایی مشکی رنگ می باشد و جلوی پمپ هیدرولیک یک بازوی هیدرولیک طراحی شده که به وسیله یک براکت U شکل به درب نصب می شود . در این سیتم درب اتوماتیک ، با تغیر طول پیستون هیدرولیک درب باز و بسته می شود و در انتها با یک کاور روی پیستون هیدرولیک را می پوشانیم تا بازویی ظاهر زیباتری به خود بگیرد.



حداکثر زاویه قابل بازگشایی 110 درجه
ولتاژ ورودی 230 ولت
بهره مند از موتور هیدرولیک پیشرفته
قابل محافظ از جنس آلومینیوم آنودایز شده
دارای 3 سال گارانتی معتبر و ده سال خدمات پس از فروش
دارای کلید خلاص کن دستی در مواقع اضطراری
کیت کامل شامل: دو عدد بازوی التروهیدرولیک، مرکز کنترل، چراغ فلاشر، دو عدد چشم ایمنی، یک عدد ریموت کنترل اصلی و متعلقات نصب
زمان بازگشایی درب 19 ثانیه
قابلیت اطمینان بالا، ایمن، زیبا و بدون صدا
بهترین انتخاب برای واحدهای با تردد بالا
مناسب برای درب های دو لنگه با حداکثر عرض 2 متر برای هر لنگه و تا وزن 400 کیلوگرم

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---





موتور ریلی سیماران فراز 800 و 1200

موتور های گیریبکسی درب ریلی با قدرتهای 800 و 1200یکی دیگر از سری محصولات سیماران می باشد که قادر است دربهای سنگین را به راحتی به حرکت در آورد.موتور ریلی فراز 800 ، همانطور که از اسمش پیداست برای دربهایی تا حداکثر 800 کیلوگرم مناسب است .همچنین موتور ریلی فراز 1200 نیز برای دربهایی تا حداکثر 1200کیلوگرم مناسب است .

همانطور که در بالا نیز اشاره شد موتور گیربکسی فراز P1500 قادر است انواع درب پارکینگی کشویی تا 1500 کیلوگرم را به حرکت در آورد. این جک 220 ولتی الکترومکانیک سیماران را می توان برای امکانی با تردد نسبتا بالا به کار برد. از دیگر ویژگی های این درب اتوماتیک ریلی سیماران می توان به دوزمانه بودن آن اشاره داشت، به این معنا که بسته شدن درب با شدت صورت نمی گیرد و کاهش سرعت باعث حرکت آرام تر آن می گردد. از آنجا که این درب 220 ولت است، فاقد برق اضطراری UPS می باشد و در هنگام قطعی برق می توان از خلاص کن دستی استفاده کرد. گفتنی است این درب اتوماتیک قابلیت اتصال به گیت تردد را نیز داراست.


دارای چشمی و فلاشر
4 متر دنده شانه ای
ساخت ایران
ضمانت 30 ماهه


شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---



جک پارکینگی محک شرکت تکنما

جک پارکینگی محک یک جک کاملا ارزان و اقتصادی است که شباهت زیادی به جک اتوماتیک فک مدل 412 دارد. این جک با یک برد دیجیتال مجهز شده و تمام قابلیت های مهم و خوب یک جک اتوماتیک را دارا می باشد.
بدنه تمام آلومینیومی و یک دست، شفت بلند، نرم بودن و قابلیت ترمز گیری، برد موثر ریموت از ویژگی های مهم این جک است. جک پارکینگی محک برای درب های دولنگه و یا تک لنگه طراحی شده و کارکرد آن نیز نامحدود می باشد و مناسب برای مجتمع های پر واحد و پر تردد است، و می توان آن را به آیفون های تصویری تک نما نیز متصل کرد.

مدار فرمان این جک پارکینگی محک هوشمند بوده و امکانات ویژه ای جهت برنامه دهی برای درب های متفاوت فراهم می کند. به این ترتیب که امکان بسته شدن خودکار درب پس از عبور از آن را دارد و همچنین می توان مدت توقف آن را بین دور تند و آهسته تنظیم نمود. همچنین می توان در شرایطی خاص (مانند جابجایی بار) درب را به مدت نامحدود باز نگه داشت.

محصولات جک پارکینگی محک دارای دو سال گارانتی در محل می باشد. این ضمانت از تاریخ نصب محصول است که می بایست تاریخ آن توسط شرکت فروشنده در کارت ضمانت درج کردد و مهر شود.

        مناسب برای دربهای تا 380 کیلوگرم
        موتور 220 ولت
        دارای چشمی ایمنی
        سیستم تشخیص مانع
        ضمانت 24 ماهه
        ساخت ایران

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---



جک درب پارکینگ بنینکا مدل بیل Beninca Bill50

جک درب پارکینگ برقی بنینکا بیل 50 برای به حرکت در آوردن درب های متوسط طراحی وساخته شده است. این جک پارکینگ می تواند درب های 300 کیلوگرمی با طول 4 متری را به حرکت در آورد. قدرتی قابل توجه که از پس درب های با وزن و طول متوسط بر می آید و حتی می تواند درب های سنگین را هم پشتیبانی کند.
جک اتوماتیک پارکینگی Beninca Bill 50 از مدار فرمانی میکروپروسسوری بهره می برد و به وسیله ی این مدار فرمان می تواند فرامین بسیاری را به اجرا در بیاورد. قابلیت باز شدن به صورت تک لنگه یکی از این قابلیت ها می باشد، که به وسیله آن بنینکا عبور و مرور شخصی و وسایل نقلیه ی تک نفره را فراهم می آورد.

همچنین این جک درب پارکینگ بازویی دارای سیستم کاهش سرعت در انتهای حرکت است تا به این صورت عملکردی کم سر وصدا را ارائه بدهد و به آرامی باز و بسته شود. این در صورتی ست که درب اتوماتیک بازویی بنینکا بیل 50 دارای موتوی با چرخ دنده های تقویت شده است تا به این صورت عملکردی دقیق و سالم را از خود ارائه بدهد.

    مناسب برای دربهای تا 280 کیلوگرم
    موتور 220 ولت
    دارای چشمی ایمنی
    سیستم تشخیص مانع
    ساخت ایتالیا


شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

موتور ریلی درب پارکینگ سوزوکی مدل 1000 کیلوگرم

موتور درب اتوماتیک سوزوکی که برای درب های اتوماتیک کشویی به کار می رود برای درب هایی تا 1000 کیلوگرم (یک تن) قابل استفاده است. این درب را می توانید در شرایط مختلف استفاده کنید. استاندارد حفاظت این درب IP44 می باشد و به معنای محفوظ بودن آن در برابر ابزار های گوناگون و البته آب است، پس می توانید این جک ریلی ضد آب را برای مناطقی با شرایط آب و هوایی گوناگون به کار برید. سرعت ورودی چرخش موتور این درب 1400 دور در دقیقه و خروجی آن 46 دور در دقیقه می باشد. کارکرد این جک با برق 220 ولت صورت می گیرد. در نظر بگیرید که درب ریلی سوزوکی را می توانید در دو مدل دیگر برای درب های 1500 و 2000 کیلوگرمی نیز به کار ببرید. متعلقات این پکیج شامل موتور، پلیت زیرین موتور، 4 متر دنده شانه ای، یک جفت چشمی، دو عدد ریموت و یک فلاشر می باشد.

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

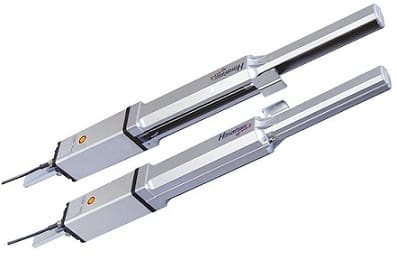

جک درب پارکینگ فادینی  HINDI 880 Sprint

کمپانی فادینی که در دهه 60 میلادی تاسیس شده است، امروزه یکی از اصلی ترین تولید کنندگان پیشرو در سیستم های جک درب پارکینگ, گیت ورود و خروج در دنیا می باشد که در بیش از 50 کشور نمایندگی دارد. این کارخانه از ابتدای فعالیت خود، به سرعت رشد کرده و به طور تخصصی در رابطه با توسعه، طراحی، تولید و تجارت سیستم های کنترل دسترسی، با کاربرد های صنعتی، تجاری و مسکونی، فعالیت می کند.

نحوه ی عملکرد این نوع سیستم بر خلاف سیستم الکترومکانیکی به صورت  فشار بر روغن است. به این صورت که نیرویی فراوان به روغن وارد می شود و طی چند مرحله این فشار وارده باعث به حرکت در آمدن پیستون ها و در نهایت درب ها می شود.
مزیت این نوع جک درب پارکینگ نسبت به درب های الکترومکانیکی که به صورت گیربکسی و به کمک چرخ دنده ها کارمی کنند، در این است که، اسطهلاک بسیار کمی دارند و البته قدرت زیادی هم تولید می کنند. همچنین دوام و کیفیت عمکردی آن ها مزیت دیگر آن ها به شمار می آید.
جک ریموتی درب فادینی HINDI880 دارای سوپاپ های مجهز به قفل می باشد تا نقطه امنیتی ویژه ای را برای خود تدارک ببیند. همچنین این سوپاپ وظیفه ی کنترل فشار در سیکل های باز و بسته شدن و قابلیت آزاد شدن در مواقع اضطراری را هم دارد. البته این سوپاپ ها قابلیت هوا گیری دارند و با خاصیت قفل شوندگی دو طرفه امنیتی دو چندان را برای درب فراهم می آورند.

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

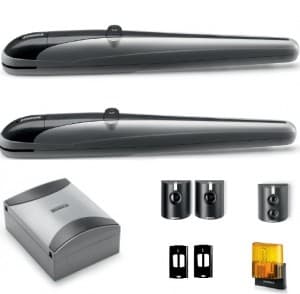

جک درب پارکینگ تبریز بنینکا BENINCA BOB21

بنینکا یک برند ایتالیایی معتبر و یک تولید کننده حرفه ای در زمینه جک درب پارکینگ است. کیفیت بالای درب ها و جک های بنینکا، نشان از وجود یک واحد طراحی قوی در این کمپانی است. عناصر الکترونیکی و مکانیکی سازنده تولیدات بنینکا دارای بالاترین استاندارد های لازم بوده و کیفیت آن ها قابل رقابت با بهترین محصولات دنیا ست. جک درب پارکینگ بنینکا مدل BOB 21، یکی از تولیدات این کمپانی است که درست مثل دیگر نمونه های مشابه، با بهترین متریال موجود در بازار تولید شده است.
بنینکا با کیفیت مقبول خود ، بیش از آنچه که باید به طراحی ظاهری و زیبایی محصولاتش پرداخته است . طرح آیرودینامیکی خاص ، چشمگیر و منحصر بفرد در اتوماتیک بنینکا سری BOB فرصت هرگونه انتقاد را از متخصصین درب اتوماتیک سلب کرده است .

برند بنینکا ایتالیا Beninca Made in Italy دارای محصولات جک های اتوماتیک دولنگه و ریلی پارکینگی فوق العاده با کیفیت در جهان می باشد که از نظر زیبایی ظاهری و کیفیت فنی محصولات ، جزو سه شرکت اول دنیا در زمینه دربهای اتوماتیک است .
بنینکا با کیفیت مقبول خود ، بیش از آنچه که باید به طراحی ظاهری و زیبایی محصولاتش پرداخته است . طرح آیرودینامیکی خاص ، چشمگیر و منحصر بفرد در اتوماتیک بنینکا سری BOB فرصت هرگونه انتقاد را از متخصصین جک اتوماتیک سلب کرده است .

ولتاژ ورودی جک درب پارکینگ  بنینکا bob21، 220 ولت بوده که با سیستمی الکترومکانیکی و قدرت موتور 1800 نیوتن قادر است درب هایی به سنگینی 250 کیلوگرم (برای هر لنگه) و با عرض 2.1 متر را باز و بسته کند.موتور جک پارکینگ بنینکا سری BOB 21، از یک شفت یا محور پیچی قدرتمند و قابل اتکا با قسمت انتهایی کروی 20 میلیمتری آلومینیومی بهره می برد که سبب می شود عملیات نصب و کارگزاری این جک بسیار آسان و با سرعت باور نکردنی انجام پذیرد.

یکی از مسائل پر اهمیت در هنگام خرید یک وسیله برقی، از جمله انواع جک درب اتوماتیک، نوع و مدت زمان ضمانت و گارانتی کالا ست. این مدت زمان می تواند کیفیت کالا را تایید کند و میزان اطمینان سازندگان از کالای خود را نمایش دهد. از این رو کمپانی بنینکا، به عنوان یکی از تولید کنندگان بزرگ جک درب اتوماتیک در سراسر دنیا، جهت ایجاد اطمینان در مصرف کنندگان کالای خود، مدت زمان 4 سال گارانتی در نظر گرفته است. این مدت زمان، از تاریخ ثبت فاکتور فروش، در نمایندگی های جاز شرکت محاسبه می شود.
ساختار این جک بازویی به صورت ماردونی بوده که باعث میشود در شرایط آب و هوایی نامناسب محل نصب، استفاده از این جک نسبت به جک بنینکا Bill 30 ترجیح داده شود. این محصول طبق آزمایش های انجام شده درجه حفاظتی IP44 را دریافت کرده است.

ولتاژجک یا موتور 220ولت
کلاس حفاظت ip44
مناسب درب ها با حداکثر عرض هر لنگه  2متر
نوع موتور الکترومکانیکی
قابلیت دو زمانه  دارد
مدت گارانتی  4 سال
قدرت هر لنگه  350کیلوگرم
ساخت ایتالیا

شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---



جک درب پارکینگ اتوماتیک کوجی

جک درب اتوماتیک کوچی یک جک دولنگه با کارکرد متوسط است، که تقریبا برای درب های تا هر لنگه تا 300 کیلوگرم می توان استفاده کرد، جک درب اتوماتیک گوچی از جمله معدود جک هایی است که به ظاهر و طراحی بسیار اهمیت داده جنس بدنه ی میانی تمام استیل، سیستم جاگذاری موتور و قسمت انتهایی جک، کاور پوششی تمام استیل شفت و حتی قسمت اتصال های جلو و عقب همه با ظاهر خاص و به زیبایی طراحی شده، جک درب اتوماتیک گوچی دارای برق اضطراری فابریک می باشد که می توان در زمان قطع برق تا 10 بار نیز از آن استفاده کرد.
عملکرد سیستم ترمز در این جک بسیار قابل قبول و عالی می باشد چرا که در زمان توقف و یا حتی شروع حرکت به نرمی و کاملا بدون صدا عمل می کند .

مدار کنترل جک درب اتوماتیک کوچی محصول شرکت پاورتک تایوان است که یک مدار آنالوگ و فاقد LCD است که عدم وجود LCD اندکی تنظیمات و عیب یابی دستگاه را زمانبر می سازد. از مزیت های مدار فرمان جک پارکینگ کوچی می توان به وجود برق اضطراری UPS داخلی بهمراه پکیج اشاره نمود. ولی ایرادی که می توان به سیستم UPS آن گرفت این است که باطریهای بک آپ آن سایز استانداردی ندارند و در صورت خرابی فقط باید باطریهای خود کوچی را تهیه نمود که اندکی گران قیمت هستند و همچنین به دلیل کیفیت نسبتاً پایینِ این باطریها، نیاز است که تقریباً هر دو سال یکبار این باطریها تعویض شوند. از مزیت های مدار فرمان جک درب اتوماتیک کوچی باید به فرمان دادن مستقیم به قفل برقی و همچنین کاهش سرعت جک در انتهای مسیر حرکت درب اشاره داشت. ریموت کنترل کوچی نیز شکل ظاهری مناسبی دارد و به راحتی در جیب جای می گیرد.

        مناسب برای درب های دو لنگه با حداکثر طول هر لنگه 3 متر و وزن 300 کیلوگرم
       مجهز به اینکودر جهت توقف درب در هنگام برخورد با مانع
        امکان باز و بسته شدن تا 50 مرتبه در ساعت
        پرقدرت ، بی صدا ،بدون ضربه و بدون نیاز به قفل برقی
        قابلیت تنظیم سرعت موتورها
        مجهز به باطری بک آپ در مواقع قطع برق
        دارای قطر شفت 2.5 اینچ



شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---



موتور ریلی اتوماتیک پارکینگ بتا f500 :

بعد از درب دو لنگه که در معماری ایران کارکرد بالایی دارد درب ریلی یا کشویی در بسیاری از ساختمان ها استفاده میشود که برای اتوماتیک کردن آن نیاز به موتور ریلی اتوماتیک است شرکت بتا بهتربن پیشنهاد در راستای این امر است.

شرکت بتا دو مدل موتور ریلی عرضه نمود که یکی 220 ولت بوده و دیگری با ولتاژ 24 ولت کار می کند.مدل 220 ولت F500  نام دارد و توان مصرفی اش 350 وات می باشد.
قدرت این موتور ریلی 1600 کیلوگرم می باشد و قادر است دربهایی با عرض 11 متر را به حرکت در آورد.تمام اجزای داخلی و گیریبکس دستگاه از فولاد است تا وزن زیاد دربها و همچنین قدرت بالای موتور ریلی باعث نشود تا در این قطعات شکستگی به وجود آید. به همراه این موتور 4 متر ریل یا دنده شانه ای قرار دارد که بر روی درب تصب گردد. با نصب این ریلها روی درب و کارکرد چرخدنده موتور ریلی، درب به آرامی باز و بسته خواهد شد.

مدار کنترل موتور ریلی بتا مدل F500

بتا در این محصول درب اتوماتیک خود نیز از مدار کنترل پر قدرت و کامل خود استفاده نموده. تمام تنظیمات به وسیله ۴ دکمه روی مدار فرمان امکان پذیر است و می توان دستورات و تغییرات برنامه دهی را به وسیله صفحه نمایشگر LCD روی برد فرمان مشاهده کرد. از جمله امکانات این مدار کنترل در زیر آمده است.


    تایم کارکرد موتور جهت باز و بسته شدن
    بسته شدن اتوماتیک درب بر اساس تایم تعریف شده
    بسته شدن سریع درب پس از وارد و یا خارج شدن اتومبیل
    تعیین کردن قدرت موتور بر اساس درب
    برگشت درب در صورت برخورد با مانع


شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129



---

---

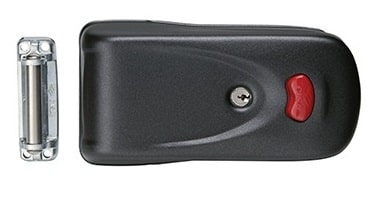

قفل برقی پارکینگ سیزا

شرکت سیزا به عنوان یک تولید کننده برتر در ساخت انواع قفل برقی در جهان شناخته می شود که مقر این کمپانی در ایتالیا می باشد و سالهاست که به این امر مشغول بوده و به عنوان سکان دار این حرفه شناخته می شود.این نوع قفل برقی به که قفل لاک پشتی و کله گاوی نیز شهرت دارد ، یکی از ایمن ترین، با کیفیت ترین و البته پرکاربردترین انواع قفل برقی موجود در بازار کشورمان می باشد . لازم به ذکر است قفل برقی Cisa سیزا ایتالیا با گارانتی 30 ماهه ارائه می گردد که البته با توجه به کیفیت بالا بندرت پیش می آید که قفل برقی سیزا دچار مشکل شود و نیاز به گارانتی داشته باشد.

مهمترین مزیت قفل برقی سیزا عدم باز شدن قفل به هر وسیله ای بجز کلید اصلی از بیرون ساختمان می باشد که اطمینان زیادی را به این قفل ها ایجاد می کند. قفلهای لاکپشتی به گونه ای طراحی شده اند که با فشار زیاد باز نشوند و از طرفی زبانه آن به گونه ای نیست که در دسترس یا دید باشد.این قفل در انواع بدون شستی جهت نصب بر روی درب اتوماتیک پارکینگ و شستی دار جهت نصب بر روی درب ورودی آهنی حیاط ساختمان، لابی آپارتمان و ... طراحی شده است.
با توجه به اینکه قفل برقی سیزا بصورت دائم قفل می باشد دیگر نیازی به قفل نمودن آن در هنگام شب نیست و کلید آن فقط جهت غیر فعال نمودن شستی قرمز رنگ روی قفل (از سمت داخل) و همچنین باز نمودن درب از بیرون استفاده می شود. همچنین با اضافه نمودن یک مدارکنترل ساده می توان قفل برقی Cisa را توسط ریموت کنترل باز نمود.


شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

---

---

قفل برقی یوتاب


قفل برقی یوتاب (Utab) یکی از تولیدات شرکت الکتروپیک میباشد، این محصول به نام های مختلفی چون قفل لاک پشتی یوتاب یا کله گاوی یوتاب نیز در بین مردم معروف است. به طور قفل برقی یوتاب EL-12 وسیله ای برای قفل کردن درب های نفر رو و پارکینگی میباشد، ایمنی بالا و مقاومت در برابر ضربه و فشار از ویژگی های بارز این قفل برقی ایرانی الکتروپیک میباشد.
یکی از بهترین مشخصه ی قفل برقی EL-12 یوتاب این است که تحت هیچ شرایطی مانند ضربه و لرزش باز نمی شود و این موضوع امنیت قفل برقی یوتاب را بالا میبرد. این قفل برقی می تواند توسط دست و دربازکن های الکتریکی داخل منزل باز یا بسته شود.


شماره تماس :
04133360720
04133250209

شماره همراه :
09144220814
09143060814
09141145129

مطالب کاربردی



نکات مهم خرید جک درب اتوماتیک

اگرتعداد ریموتهای مورد نیاز شما زیاد است نیازی نیست هنگام خرید جکهای پارکینگی خارجی به همان مقدار ریموت فابریک خریداری کنید چون ریموتهای فابریک جکها قیمت بالایی دارند.با نصب یک رسیور رله به مدار فرمان جک میتوانید به تعداد دلخواه ریموت ارزان قیمت کد دهی کنید.



بهتر است در صورت نصب رسیور رله ،از نوع هاپینگ ان که غیر قابل کپی میباشد استفاده کنید تا امنیت را بالا ببرید

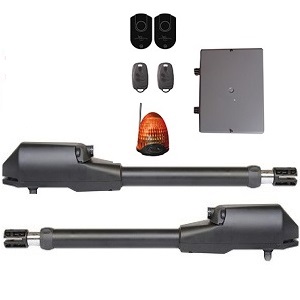

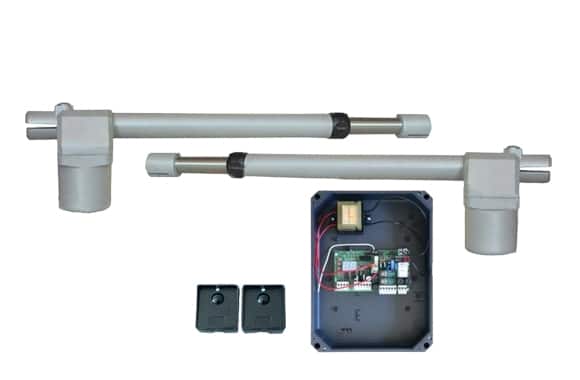

یک پک کامل جک شامل دو عدد بازو ,یک جعبه فرمان,یک جفت چشمی ایمنی,یک عدد فلشر و دوعدد ریموت کنترل فابریک میباشد.قفل برقی جک پارکینگی روی پک نمیباشد وجداگانه باید تهیه شود.



برای مناطقی که امکان قطع برق زیاد است از جکهای درب پارکینگ 24 ولت با قابلیت نصب باتری بکاپ استفاده کنید که شامل دو عدد باتری 12 ولت میباشد که بهتر است هر کدام 7 امپر باشند.



نصب قفل برقی روی درب امنیت بیشتری دارد تا در صوردت فشار درب از بیرون لای دربها باز نشود.مخصوصا برای دربهای تک لنگه که طول درب زیاد است حتما از قفل برقی استفاده کنید.



چیزی به نام نصب رایگان وجود ندارد و معمولا شرکت ها اجرت نصب را روی قیمت جک می کشند و یکجا می گویند.نصب جک بین 3 تا5 ساعت زمان میبرد و شامل جوشکاری و سیم کشی است بنابراین نمیتواند رایگان باشد قیمت نصب هم در حدود 250 تا 350 هزار تومان بسته به شرایط کار است.



همگام خرید وزن تقریبی هر لنگه و طول ان را به فروشنده بگویید تا محصول  متناسب با همان به شما معرفی شود ویا قبل از خرید توسط کارشناس بازدید شود.با مشخص بودن وزن درب میتوان از هزینه های اضافی جلوگیری کرده و جکی مناسب با وزن درب تهیه کرد. هرچقدر وزن درب سبک تر باشد میتوان از جک های ارزان تر استفاده کرد. در درب های سبک انتخاب تولیدات داخل انتخاب کاملا مقرون به صرفه می باشد.استاندارد درب های ساخته شده برای هر لنگ معمولا ۱.۸ متر می باشد که در این مقدار تمام جک ها قابلیت کارکرد مناسب دارند. اما اگر عرض در بیش از مورد استاندارد باشد باید از جک های با شفت بلند تر استفاده کرد. در مشخصات تمام جک های درب پارکینگ این مقادیر ذکر شده است تا کاربر انتخاب درستی انجام دهد.



اهمیت کیفیت نصب نباید فراموش شود,متاسفانه مشتریان به کیفیت جک اهمیت میدهند اما به کیفیت نصب جک اهمیتی نمیدهند و این باعث میشود تا بعد از نصب با مشکلات زیادی روبرو شوند که باعث اذیت مشتریان و کاهش عمر جک ها میشود.بنابراین اطمینان حاصل کنید که نصاب ماهرو با تجربه باشد و در کار دقت داشته باشد.متاسفانه بعضی ازشرکتهای  همکار بخاطر سود بیشتر از نصابهای کم تجربه استفاده میکنند تا کمتر هزینه کنند و...



هر چقدر میزان تردد در ساختمانها زیاد باشد می بایست از جک پارکینگی بهتر و قوی تری استفاده نمود.ساختمانی با حداکثر ۲۰ یا ۳۰ واحد تردد خودرو  می تواند از درب های اتوماتیک الکترومکانیک استفاده نماید، اما برای مجتمع های مسکونی یا تجاری با تردد بسیار بالا سیستمهای هیدرولیکی پیشنهاد می شوند. در نوع انتخاب جک پارکینگی باید به موضوعات دیگری مثل عرض درب نیز باید توجه داشت که اگر بالاتر از حد استاندارد بود(دو متر) بود از جکهایی با عرض بندتر استفاده کرد.



جک درب پارکینگ در دو نوع مختلف هیدرولیکی و مکانیکی ساخته شده است . تفاوت اصلی این جک ها با یکدیگر زمانی خود را نمایان می کند که بحث وزن لنگه های درب اتوماتیک پارکینگ به میان می آید . زیرا هریک برای وزن خاصی مورد اسفاده قرار می گیرد . برای مثال جک درب پارکینگ هیدرولیکی برای درب های سنگین و پر تردد و جک درب پارکینگ مکانیکی برای درب اتوماتیک پارکینگ با لنگه های سبک تر مناسب هستند .

جک های پارکینگی را خرید کنید که در بازار شناخته شده اند و از خرید جک های درب پارکینگ که ناشناس هستند پرهیز کنید زیرا جک های ناشناس ممکن است کیفیت خوبی نداشته باشند و فروشنده انها را به اسم جک های پارکینگی خارجی بفروشد.این جک ها معمولا اسمهای خارجی دارند ولی ایرانی ویا چینی هستند ویا مونتاژ هر دو.بنابراین گول نامهای این جک هارا نخورید.

با ارسال تصویر درب پیش فاکتور کلی از فروشنده بخواهید تا در پایان کار نصب شمارا با هزینه های اضافه قافلگیر نکنند.مانند هزینه سیم وهزینه کنده کاری و صفحه پلیت .
ما با دیدن تصویر درب پارکینگ شما قیمت قطعی را برای شما پیش فاکتور میکنیم تا با خیال راحت سفارش خود را انجام دهید.

بهتراست نصب جک پارکینگی را به شرکت ها بسپارید تا اینکه با نصاب ها به صورت مستقیم کار کنید زیرا شرکت ها موظف به ارائه گارانتی هستند.ولی نصاب ها ممکن است برای خدمات دست شما را خالی بگذارند زیرا کسی آنها را موظف به ارائه خدمات نمی کند.از شرکتی جک اتوماتیک پارکینگ بخواهید که بعد از کارشناسی، کل سیستم را برای شما نصب کرده و در انتها باشما تسویه حساب کند.





---



مقایسه عملکرد جک پارکینگی الکترومکانیک و هیدرولیک

اگر هنگام انتخاب جک پارکینگی الکترومکانیک و هیدرولیک سوالاتی برای شما پیش امده و نمیدانید که کدامیک مناسب برای درب شما میباشد با خواندن این مقاله تا حدودی سوالات شما بر طرف میشود و با عملکرد هر دو سیستم اشنا میشوید.




جکهای پارکینگی الکترو مکانیک در واقع همان سیستم گیربکس مکانیکی میباشد که حرکت چرخشی را به حرکت خطی تبدیل می کند. مکانیزم حرکت این جک های بازویی رتو و چرخ دنده میباشد, رتور که داخل استاتور قرار دارد با خاصیت مغناطیسی حرکت میکند و چرخ دنده را که میتواند برنجی ویا پلاستیکی باشد میچرخاند .چرخ دنده هم که به شفت گیربکس متصل است حرکت چرخشی را به میل ماردان منتقل میکند و ان را میچرخاند.میل ماردان هم مانند یک پیچ بزرگ عمل میکند و مهره ماردان را که ان هم مانند یک مهره بزرگ ولی ثابت( برون چرخش)است را به جلو ویا عقب میراند .شفت استیل جک نیز که متصل به مهره ماردان است.با عقب و جلو رفتن مهره ماردان روی ماردان حرکت کرده و درب را باز و بسته میکند.





در این نوع جک ها اسیب پذیر ترین قسمت ها رتور و چرخ دنده هستند که با سرعت بالا با هم در تماس هستند و طبعا دچار ساییدگی به مرور زمان میشوند.جنس رتور نسبت به چرخ دنده باید از الیاژ بهتری برخوردار باشد تا در مواجه با چرخ دنده ساییده نشود و بعد مدتی فقط چرخ دنده تعویض شود که هزینه تعمیرات بالا نرود.ولی متاسفانه در بعضی از جک های چینی رتور هم پا به پای چرخ دنده ساییده میشود و باید هردوی انها تعویض شوند.
مهره ماردان هم اگر از جنس تفلون باشد بجای برنج در مواجهه با رتو که همیشه از جنس فولاد است عمر بیشتری خواهد داشت .


جک های پارکینگی اتوماتیک الکترو مکانیکی قدرت مناسب و خوبی دارند و قیمت انها نیز در مقایسه با جک هیدرولیک پایین تر و به صرفه تر هستند و بیشتر نیز استفاده میشوند.اما نقطه ضعف این جک ها استفاده در منطق سرد سیر است (بیشتر از دمای 10- درجه)که عملکرد انها را مختل میکند که مهمترین دلیل ان هم سفت شدن گیریس داخل گیربکس و روی میل ماران میباشد که حرکت چرخ دنده و مهره ماردان را کند میکند و باعث میشود درب کامل با و بسته نشود.

در دمای بسیار بالا هم اگر تردد زیاد باشد باعث داغ کردن و متوقف شدن جک میشود.تا دوباره بعد از مدتی خنک شود و به کار بیفتد.

جک هیدرولیک چیست؟

مایعات تقریبا تراکم ناپذیر هستند. این ویژگی سبب شده است که از مایعات به عنوان وسیله مناسبی برای تبدیل و انتقال کار استفاده شود. بنابراین می‌توان از آنها برای طراحی ماشینهایی که در عین سادگی ، با نیروی محرک خیلی کم بتواند نیروی مقاوم فوق العاده زیادی را جابجا نماید، استفاده نمود.

جک هیدرولیک وسیله‌ای است که در آن نیرویی بر روغن موجود در یک استوانه کوچک وارد می‌شود. این نیرو سبب می‌شود که روغن غیر قابل تراکم به استوانه بزرگ منتقل شود. روغن به پیستون استوانه بزرگ فشار می‌آورد و باعث بلند شدن بار روی استوانه (مثلا ماشین) می‌شود. مکانیزم کار ماشینهای جرثقیل ، و غیره نیز چنین می‌باشد که در عین سادگی ، کار مفید زیادی با بازده بالا انجام می‌دهد.

جک های هیدرولیکی  برای ترددهای زیاد و درب های با وزن بالا استفاده می شود و یک برتری منحصر به فرد دارد آن هم این که در شهرهای سردسیری که جک های دیگر برای کارکرد مناسب مشکل دارند این جک که از روغن استفاده میکند بدون هیچ تغییر در عملکرد به کار خود ادامه می دهد، و تنها یک نوع ۲۲۰ ولت دارد. ایمنی دربهای اتوماتیک هیدرولیکی بسیار بالاست و این سیستم در برابر فشار متقابل مقاوم است و اگر با قفل برقی همراه شود درصد نفوذ پذیری را برای افرادی که ریموت کنترل ندارند را به تقریبا صفر می رساند.

در ساختمان جک هیدرولیک از این واقعیت استفاده می‌شود که روغن تقریبا تراکم ناپذیر است و نیروی وارد بر خود را منتقل می‌کند. فشار وارد بر پیستون کوچک عینا به پیستون بزرگ منتقل می‌شود و آنرا به طرف بالا می‌راند.
کارکرد جک‌های هیدرولیکی بسیار ساده است. در جک‌های هیدرولیکی از سیال که روغن است، استفاده می‌شود. مایعات تراکم‌پذیری بسیار ناچیزی دارند برای همین نیز سرعت جک‌های هیدرولیکی قابل کنترل است و از طرفی قدرت بالایی دارند. در جک هیدرولیک دیگر خبری از گیربکس نیست و بجای ان یک الکترو موتور 220 ولت فشار روغن را وارد سیلندر جک کرده و باعث باز و بسته شدن درب میشود.





---







سنسورهای مادون قرمز درب اتوماتیک پارکینگ (Photo Cell) (Beam Sensor)

امروزه اگر در سطح شهر به درب پارکینگ اتوماتیک منازل نگاه کنید دو قطعه معمولا سیاه رنگ که بر روی دیوارهای دو سمت درب نصب شده اند جلب توجه می نماید. این دو قطعه درواقع همان فتوسل و یا چشم ایمنی می باشند که در چهارچوب درب قرار گرفته است. فتوسل ها نوعی سنسور تشخیص مانع می باشند. روش کار در آنها بدین صورت است که فرستنده یک اشعه باریک از نور مادون قرمز را در راستای خط مستقیم ارسال می کند و گیرنده که دقیقا در مقابل فرستنده نصب شده است این اشعه را دریافت می کند.

این سنسورها که اصطلاحاً چشمی نیز نامیده می شوند دارای دو قسمت جداگانه فرستنده (TX) و گیرنده ( RX ) می باشند .یک جفت ازاین سنسورها (گیرنده و فرستنده) در بیرون و یک جفت دیگر در فضای داخل در دو طرف در روبروی هم نصب می شوند . حداقل ارتفاع نصب 25 سانتی متر می باشد و آن ها را در محل هایی که امکان نصب روی دیوار نباشد بر روی پایه های خاصی نصب می نمایند طرز کار سنسورها به این صورت است که دستگاه فرستنده ( TX ) نور مادون قرمز را توسط یک دیود گالیم آرسنید تولید و پخش می کند. این اشعه توسط یک فتودیود روی گیرنده ( RX ) دریافت می گردد .

معمولا یک دیود LED روی گیرنده قرار دارد که وقتی اشعه دریافت می شود خاموش است . در صورت عبور فرد یا وسیله نقلیه ای از بین این دو قطعه و قطع شدن اشعه عبوری ،LED روی گیرنده روشن می شود و یک رله که روی گیرنده وجود دارد تحریک می شود . کنتاکتهای رله به مدار کنترل روی برد الکترونیکی متصل میشوند و به این وسیله برد می تواند دستور لازم را برای توقف درب (اگر در حال بسته شدن باشد) یا باز شدن درب را بر طبق تنظیمات انجام گرفته روی برد به موتور دستگاه صادر نماید.



عیب یابی چشمی ایمنی جک درب پارکینگ

خرابی چشمی جک درب پارکینگ یا موتورهای ریلی و حتی کرکره برقی میتواند یکسان باشد. بهترین راه متوجه شدن خرابی چشمی این است که دست خود را از جلو چشمی بالا و پایین کنید تا مسیر دید آن را قطع و وصل نمایید، اگر صدای تیک تیک مربوط به قطع و وصل شدن راه چشمی شنیده نشود مشکل از چشمی جک پارکینگی می باشد.

کثیف شدن چشمی: علت بعدی می تواند به کثیف شدن درب و لنز چشمی مرتبط باشد. به این صورت که ممکن است درب باز شود و بسته نشود و یا گاهی درب به خوبی عمل کند و چند لحظه بعد در بسته نشود. برای رفع این مشکل می توان درب رویی چشمی را جدا کرد و با آب گرم و حتی مواد شوینده آن را کاملا شست و سپس کامل خشک کرد و دوباره سر جای خود نصب نمود.

نفوذ آب: علت اصلی اکثر خرابی ها نفوذ آب درون چشمی می باشد که به علت عدم آب بندی مناسب و یا کیفیت پایین چشمی درب اتوماتیک اتفاق بیفتد. در این حالت به مدار چشمی ها آسیب جدی رسیده و چشمی جک پارکینگی قابل تعمیر نمی باشد و می بایست تعویض گردد.


قطع شدن سیم: گاهی اوقات به علت هرز بودن پیچ سوکت یا شکسته شدن سیم ممکن است چشمی کار نکند. در این حالت می بایست چشمی باز شود و اگر قطع شدن سیم از داخل چشمی باشد آن را دوباره وصل کرد.

شکسته شدن چشمی: در بسیاری از مواقع با شکسته شدن چشمی جک پارکینگی تبریز درب از کار می افتد. شکستن در این حالت نیز باید چشمی کاملا عوض شود.

بسیار اتفاق افتاده که پس از باز کردن درب پارکینگ وقتی ریموت را برای بسته شدن درب میزنیم ریموت عمل نکرده و درب پارکینگ باز می ماند. اولین تستی که می بایست انجام دهیم این است که از وصل بودن برق ساختمان مطمئن شویم. شاید همان موقع برق کلی ساختمان قطع شده باشد. دومین تست باید از ریموت باشد. با حداقل دو ریموت برای بسته شدن درب پارکینگ تلاش کنید اگر باز هم عمل بسته شدن درب انجام نشد متهم اصلی چشمی جک پارکینگ تبریز است که میبایست علت خرابی آن را متوجه شد که در ادامه به آن می پردازیم.
وقتی که چشمی درب اتوماتیک به هر دلیلی خراب شده و قابل استفاده نباشد باید آن را تعویض کرد حال می توان از نمونه فابریکی است استفاده کرد که به راحتی قابل تغییر می باشد. این کار نیاز به تخصص خاصی ندارد و سیم ها دقیقا سر جای خوشان وصل می شود.


روش نصب چشمی ایمنی جک پارکینگی در تبریز

چشمی ایمنی جک پارکینگی تبریز را باید در ارتفاع 30 تا 50 سانتی از سطح زمین نصب کنید طوری که گیرنده و فرستنده کاملا روبروی هم باشند.قسمت فرستنده  دو کانکتور برای تغذیه دارد که یکی منفی و دیگری مثبت است که معمولا از 12 ولت تا 24 ولت AC و DCمیباشد.اما چشمی فرستنده علاوه بر تغذیه  دارای دو کانکتور دیگر بنام NC و COM نیز میباشد که باید از این دو کانکتور که پایه های رله میباشند استفاده کنید و انها را در مدار فرمان جک اتوماتیک پارکینگ به کانکتور های Com و Nc متصل نمایید. در بعضی از انواع چشمی ها کانکتور No هم وجود دارد که از ان استفاده نمیشود و مصرف ان بیشتر در موتور ساید UPS دار کرکره برقی است.


برای اتصال چشمی ها از سیم دوزوج که چهار رشته است استفاده کنید.  در مدار فرمان های مختلف محل اتصال رله چشمی که همان NC و COM است متفاوت میباشد و ممکن است با نام  GND یا COM نیز باشد.

در صورت خرابی چشمی  که معمولا خود را با باز ماندن درب نشان میدهد اگر خواستید ایراد را موقتا تا تهیه و نصب چشمی رفع نمایید باید در مدار فرمان یا خود چشمی گیرنده کانکتور COM را به NC با یک تکه سیم اتصال کوتاه دهید تا مدار باز شده، بسته شود اما دقت کنید که در این حالت چشمی ایمنی از مدار خارج شده و دیگر توان تشخیص مانع را ندارد. بنابراین هر چه سریع تر جهت رفع عیب اقدام کنید.

فتوسل ها در دو حالت بیسیم و باسیم موجود هستند که نوع بیسیم آن نصب ساده تری دارد و نیاز به کابل کشی ندارد. بعضی از فتوسل ها طوری ساخته می شوند که فرستنده و گیرنده پرتو مادون قرمز در یک فتوسل قرار دارد و از خاصیت بازتاب یا برگرداندن دسته پرتو در این تجهیزات استفاده می شود و در مواردی به کار می رود که امکان کابل کشی در هر دو طرف درب وجود ندارد. به این نکته توجه داشته باشید  که حسگرهای فتوسل فقط در فرآیند بسته شدن درب اتوماتیک پارکینگ دخالت می کنند که در صورت تشخیص وجود مانع در بین درب حرکت درب را متوقف سازند و آنها هرگز تأثیری در فرآیند باز شدن درب ندارند. بنابراین اگر درب پارکینگ شما به دلیل وجود مشکلی در سیستم آن، باز نمی شود این مشکل نمی تواند مربوط به فتوسل ها باشد.




---





آیا استفاده از قفل برقی برای درب اتوماتیک پارکینگ لازم است؟

استفاده از قفل برقی در کل امنیت ساختمان را بالا میبرد، اما برای کسانی که شاید نخواهند هزینه بیشتری برای اتوماتیک کردن درب پارکینگ کنند باید گفت که در بعضی مواقع قفل برقی ضروری نیست ودر بعضی مواقع حتما باید نصب گردد.
در دربهای دولنگه اگر طول هر لنگه از 1/5 متر بیشتر نباشد نیازی به نصب قفل برقی نیست  زیرا بازوی جک تا نزدیک مرکز درب امده و گشتاور بالایی ایجاد میکند و پشت درب را کاملا میگیرد ولی برای لنگه های بیشتر خیلی بهتر است که نصب شود اما در درب های تک لنگه که معمولا طول انها بیشتر از 2متر است حتما باید قفل برقی نصب شود  تا دور بودن سر جک اتوماتیک با ابتدای درب فضایی برای باز کردن لای درب ایجاد نکند.

خطراتی که در نبود قفل برقی ایجاد میشود:

هل دادن وسط درب توسط دو نفر در لنگه های با طول زیاد میتواند فضایی را برای رد شدن یک نفر ایجاد کند.یکی از مشتریان که برایش کار خدمات پس از فروش انجام میدادم میگفت که دزدها با خودرو دنده عقب به لنگه رویی درب فشار اوردن و لای درب  را برای ورود نفر دوم باز کردن .

مورد بعدی اینکه اگر کسی به هر طریقی بتواند وارد پارکینگ شود میتواند با یک اچار ساده جک ها را خلاص کند و درب را باز کند اما با وجود قفل برقی هنگام خلاص کردن جک ها،درب باز نمیشود.البته باید مراقب باشید که از قفل های بدون ضامن استفاده کنید تا با فشردن ضامن قفل ازاد نشود.
از قفل های ضامن دار برای درب ورودی حیاط استفاده میشو تا تردد راحت شود ولی برای پارکینگ باید از نمونه بدون ضامن استفاده شود.در مواقع قطع برق هم این قفلها خیلی راحت با کلید هایی که دارند باز میشود.




عملکرد این قفل ها به این صورت است که هنگام ریموت زدن ،مدار فرمان جک برقی پارکینگ یک پالس الکتریکی(معمولا قابل تنظیم )به قفل میفرستد و قبل از باز شدن جک ها قفل ازاد میشود.جهت اطمینان از بسته شدن قفل هم بیشتر مدار فرمانها اپشنی دارند که با ایجاد یک فشار نهایی در انتهای کورس بسته شو میتوان از قفل شدن درب اطمینان حاصل کرد.

جنس این نمونه قفل از نوع گالوانیزه با روکش گالوانیزه رنگ شده میباشد که در شرایط سخت جوی مقاومت بالای دارد . قفل دارای پلیت های جهت پیچ کردن به درب میباشد که در کشور ما این پلیت ها را جوش میکنند ، سپس قفل با استفاده از پیچ های آلن به روی این پلیت نصب میگردد ، در نهایت کاور مشکی رنگ بر روی کل این متعلقات نصب میشود .این کاور به شکل محافظ کل متعلقات قفل را پوشانده و از دید و دسترس خارج میکند.قفل برقی معمولا در دربهای لولایی استفاده می شود و در اپراتورهای کشویی کاربردی ندارد. این نمونه قفل ها به دلیل محفوظ بودن زبانه قفل قابلیت سرقت و یا باز کردن آن عملا وجود ندارد علاوه بر اینکه با طراحی منحصر بفرد زبانه در داخل قفل چفت شده و در صورت تکانه یا ضربه دو لنگه درب به هم قفل می شوند. تمامی مدلهای معرفی شده قفل ها قابلیت وصل به دربهای اتوماتیک را دارد،





قفل برقی سیزا ضامن دار

قفل برقی سیزا بدون ضامن




قفل برقی کلونی درب پارکینگ

این قفل ها اکثرا ساخت کشور ایتالیا هستند و دارای بدنه ای از جنس گالوانیزه میباشند و قطعات درونی از جنس برنج است.در اول که این قفل ها معرفی شدند مورد استقبال مردم ایران قرار گرفتند ولی بعدها بدلیل مشکلاتی که داشتند از رونق افتاده و تقریبا از چرخه مصرف کاربران حذف شد.این قفل ها دارای زبانه چرخشی یا به اصطلاح زبانه کلنگی هستند که جهت نصب بصورت عمودی و افقی روی درب یک مزیت به شمار میروند.

از مزیت های مهم این قفل درب فلزی میتوان به مقاومت بسیار بالا اشاره کرد بطوریکه حتی در صورت تصادف ماشین با درب نیز مقاومت میکند و باز نمیشود. ولی دارای معایبی نیز هستند.نیاز به نصب دوباره و هزینه نگهداری بالا از معایب این قفل هست.مثلا در درب هایی که لولا قدیمی دارند به مرور زمان در اثر تغییر میلی متری در لولا ، این قفل ها نیز کار نمیکنند و باعث ایجاد مشکل برای مصرف کننده میشوند.و در برخی موارد نیز نیاز به سرویس کاری و بعضا نصب دوباره قفل روی درب پیدا میکنند. در کل با پیشرفت تکنولوژی این قفل ها تقریبا کم مصرف شده اند و خواهان کمی دارند.





فیلم بازکردن درب پارکینگ بدون قفل برقی توسط سارق


---

موتور ریلی درب اتوماتیک پارکینگ

امروزه برای بالابردن امنیت مکان های مختلف از درب های ریلی اتوماتیک که جز درب های  صنعتی محسوب میشوند استفاده میکنند.درب ریلی اتوماتیک قابلیت تبدیل به درب هوشمند را دارد.درب پارکینگی و درب شیشه ای زیر مجموعه درب های ریلی اتوماتیک هستند.سرعت بالا درب ریلی و کاهش سرعت در صورت وجود مانع و کم صدا بودن آن از ویژگی مهم این درب ها میباشد.
با این نوع از درب ها میتوان درب های تک لنگه که طول ان های معمولا بیشتر از دونیم متر هستند را به راحتی به سمت چپ یا راست حرکت داد و فضای ورودی را  به طور کامل باز کرد.
زمانی که بخواهیم از تمام فضای پارکینگ استفاده کنیم و یا درب ما آنقدر برزگ باشد که جک های ممولی جواب گوی آن نباشند یا استفاده از آن ها مرقون به صرفه نباشد بهترین گزینه استفاده از درب های ریلی اتوماتیک هست.این نوع از درب ها هم برای پارکینگ روباز و هم مسقف استفاده میشود و هیچ گونه محدودیتی ندارد.داشتن فضایی معادل خود درب در اطراف یا چپ یا راست را میتوان از معایب این درب دانست.از این گونه درب ها میتوان در همه جا استفاده کرد اما بهترین مکان برای آنها پارکینگ منازل،فروشگاه ها،کارخانه ها،و سوله ها و پارکینگ هایی که محدودیت فضا دارند و میخواهند از کل فضای پارکینگ بهره ببرند، میباشد.


از مزایای درب ریلی اتوماتیک

مناسب برای درب های سنگین
ایجاد امنیت زیاد
کم صدا بودن
سرعت بالا
رفت و امد نامحدود
کاهش سرعت درصورت وجود مانع
استفاده از باطری زمان قطع برق
بازو بسته کردن درب با ریموت،تلفن همراه تبلت،و کلید،اشاره نمود.

درب های ریلی اتوماتیک به صورت کشش به وسیله چرخ دنده بر قدرت بر روی دنده شانه ای عمل میکنند.دو نوع این دربها، چرخ دنده ای و زنجیری بر اساس استفاده از نیروی قدرت گیربکس ،تقسیم میشوند.

---



انواع ریموت کنترل

ریموت کنترل وسیله انتقال فرمان به مرکز کنترل می باشد. ارتباط میان ریموت کنترل و مرکز فرمان با واسطه رسیور انجام می شود. فرمان حرکت به کمک سیگنال های ماکروویو به رسیور منتقل شده و در رسیور سیگنال حامل از سیگنال فرمان جداسازی میشود. سپس رسیور سیگنال فرمان را رمز گشایی (دکود) می نماید و این فرمان به مرکز کنترل منتقل شده و عملیات متناسب با آن انجام می شود. فرکانس کاری ریموت و رسیور باید یکسان باشد تا فرآیند ارسال و دریافت اطلاعات میان آن دو مقدور باشد. پرکاربردترین فرکانس ها در ریموت کنترل های مورد استفاده در زمینه های مختلف  315MHz، 433MHz و 868MHz می باشند.

ریموت های کد فیکس  Fix code

در این ریموت ها برای شناساندن ریموت به رسیور نیاز است تعدادی دیپ سوییچ بر روی رسیور در وضعیت خاصی از نظر روشن و یا خاموش بودن قرارگیرند و به طور متقابل تعدادی جامپر در داخل برد الکترونیکی ریموت ها درنظر گرفته شده است که قطع و وصل بودن این جامپر ها را باید مشابه با وضعیت دیپ سوییچ ها بر روی رسیور تنظیم نمود تا رسیور فرمان صادر شده از آنها را شناسایی کند. قطع و وصل کردن این جامپرها بر روی ریموت کنترل به کمک لحیم کاری انجام میشود و کاری به نسبت دشوار است.

همچنین به علت محدود بودن وضعیت هایی که می توان این جامپرها را قرار داد این نوع از ارتباط میان ریموت و رسیور از امنیت بسیار پایینی برخورددار بوده و به راحتی قابل کپی برداری است. از طرف دیگر امکان حذف یک ریموت به تنهایی از روی رسیور وجود نداشته و درصورت مفقود شدن یک ریموت می باید وضعیت دیپ سوویج های روی رسیور و وضعیت جامپرهای تمامی ریموت های موجود را تغییر داد تا ریموت مفقود شده دیگر فعال نباشد و در غیر این صورت امنیت مجموعه با مخاطره مواجه خواهد شد. تمامی موارد ذکر شده در فوق نقاط ضعف این سیستم بوده که باعث شده استفاده از آن منسوخ شده و دیگر مورد استقبال کاربران قرار نگیرد.

ریموت کنترل های لرنینگ کد یا کد لرن (Learning Code)

این نوع از ریموت کنترل ها از آی سی EV1527 یا RT1527 یا FP1527 به عنوان اینکودر در مدار فرستنده بهره می برند. در ریموت های کد لرنینگ یا کد لرن آدرس یک کد 20 بیتی است که می تواند 1 میلیون آدرس یکتا را ایجاد نماید. در ریموت های لرنینگ کد، آدرس منحصر به فرد به صورت نرم افزاری در تراشه 1527 وجود دارد و شما نیازی به تنظیم سخت افزاری این آدرس نخواهید داشت. در مدار گیرنده هم شما اثری از دیپ سوییچ یا روش های سخت افزاری دیگر برای تعیین آدرس گیرنده مشاهده نمی کنید. اما اگر آدرس فرستنده و گیرنده تغییر نمی کند چطور می توان ریموت را برای گیرنده تعریف کرد؟


بر خلاف گیرنده های فیکس کد که از یک دیکودر سخت افزاری برای دیکود کردن آدرس استفاده می کنند، در ریموت کنترل های کد لرن، اطلاعات دریافتی از ماژول RF توسط یک میکروکنترلر دیکود می شوند. معمولا در کنار میکروکنترلر یک حافظه ی EEPROM هم برای تعریف ریموت ها در نظر گرفته می شود. زمانی که شما قصد تعریف ریموت کنترل جدیدی را دارید، با فشردن یک دکمه دستگاه منتظر دریافت اطلاعات می شود در این زمان شما باید یکی از کلید های ریموت را فشار دهید. با انجام این کار میکروکنترلر بیت های مربوط به آدرس را در حافظه ی EEPROM ذخیره می نماید.

از این پس هر گاه شما کلیدی از این ریموت را فشار می دهید، میکروکنترلر آدرس  ریموت شما را با آدرس های موجود در حافظه مقایسه می نماید، در صورت موجود بودن آدرس ریموت شما در حافظه، آن گاه بیت های داده را پردازش می کند در غیر اینصورت آن را نادیده می گیرد.

ریموت‌ هاپینگ

سؤالی که مطرح می‌شود، این است که ریموت‌های هاپینگ چه قابلیتی دارند که باعث می‌شود امنیت بیشتری در پروتکل آن وجود داشته باشد؟
قبل از هر اقدامی، برای این‌که بررسی‌ها بر اساس واقعیت باشد، تعدادی ریموت هاپینگ از بازار تهیه کردیم. دو عدد از آن‌ها را باز کردیم و چیپست و مدار آن‌ها را مورد‌بررسی قرار دادیم:

چیپ مورد‌استفاده در هر دو مدل ریموت، hcs301  بود که تولید شرکت Microchip است. آی سی مذکور داری یک EEPROM  داخلی است (در ادامه کاربرد آن را توضیح می‌دهیم) که قابلیت پروگرام شدن توسط کاربر را دارا است. یکی از ریموت‌ها درگاه مناسبی برای پروگرام شدن دارد (عکس زیر) و دیگری متأسفانه فاقد چنین درگاهی است که واقعاً امیدوارم که چیپ، قبل از استفاده، پروگرام شده باشد.
رولینگ کد یا (آن‌طور که در بازار شناخته می‌شود) هاپینگ کد، از الگوریتمی استفاده می‌کند که در مقابل حملات تکرار (Replay attack) مقاوم است. نوع حملاتی که در موارد قبلی ذکر کردیم از این نوع حمله بودند؛ یعنی یا با شنود و یا با سعی و خطا، تلاش می‌کردیم کد صحیح را بدست آوریم، ولی این نوع ریموت در مقابل این نوع حملات مقاوم است. اما چطور؟





چیپست HCS301، یک انکدر KeeLoQ می‌باشد که قابلیت کد‌گذاری داده‌های ارسالی را با استفاده از پروتکل KeeLoQ دارد.
سیستم کدگذاری  KeeloQ  از یک کلید 64 بیتی برای رمزگذاری داده استفاده می‌کند. در واقع پروگرام شدن آی سی به خاطر تنظیم همین کلید است. کاربر می‌تواند کلید مورد‌نظر خود را برای داده‌های ارسالی توسط ریموت تنظیم کند، به صورتی که فقط گیرنده‌ی مورد‌نظر ما که کلید را دارد، قادر به دکد داده‌های دریافتی از ریموت باشد. اما این رمز‌گذاری چطور به بالا رفتن امنیت کمک می‌کند؟
کدهای ارسالی از سمت ریموت، دارای سه بخش مجزا هستند:
1. بخش ابتدایی که طبق دیتاشیت 6 بیت است و حاوی 4 بیت وضعیت کلید‌های فشرده است و 2  بیت هم وضعیت ریموت را گزارش می‌کنند (مثل ضعیف شدن باطری).
2. 28 بیت ادامه، سریال ریموت است. این بخش‌ها کد‌گذاری نشده است و به‌راحتی می‌توان آن‌ها را شبیه‌سازی کرد.
3. 32 بیت بعد حاوی اطلاعات کدگذاری شده است. این 32 بیت باعث ایجاد تفاوت چشمگیری در امنیت این نوع ریموت‌ها شده است. کدگذاری با استفاده از 64 بیت داده‌ی ذخیره‌شده در EEPROM صورت می‌گیرد.


داده‌های کدگذاری شده، حاوی 16 بیت شمارنده و 10 بیت  DISK که خود شامل بیت‌های دیگری است و 4 بیت هم وضعیت کلید‌های ریموت هستند. اما این داده‌ها چطور به امنیت کمک خواهند کرد؟
شاید مهم‌ترین بخش وجود شمارنده در داده‌های ارسالی از ریموت است. شمارنده با هر بار فشرده شدن کلید، یک واحد اضافه می‌شود. اگر کلید کدگذاری تنظیم شده باشد، هر گیرنده‌ای که داده‌ها را دریافت می‌کند، قادر به رمز‌گشایی بخش کدگذاری شده نیست و نمی‌تواند داده‌های آن را استخراج کند. برای روشن‌تر شدن موضوع سعی می‌کنیم مثال فوق در خصوص ریموت‌های کدلرن را با استفاده از این نوع ریموت تشریح کنیم:
فرض کنید یک هکر با دستگاه مناسب مشغول شنود سیگنال‌های ارسالی از ریموت شما است و باز فرض کنید کانتر ریموت شما، مقدار 10 را دارد. داده‌های ارسالی توسط گیرنده دریافت می‌شود و دزدگیر غیرفعال می‌شود. هنگام پیاده شدن، کلید ریموت را برای فعال کردن دزدگیر فشار می‌دهید، مقدار کانتر 11 می‌شود، کد ارسال و دزدگیر فعال می‌شود. هکر برای غیر‌فعال کردن دزدگیر ماشین، کد اول را دوباره شبیه‌سازی و ارسال می‌کند.


روش کپی کردن ریموت کنترل روی ریموت بلوتوثی:


1- مرحله تعیین فرکانس:

برای تعریف و کپی ریموت در مرحله اول شما نیاز به دانستن فرکانس یا طول موجی که ریموت اصلی روی آن فعال است دارید. برای دانستن این طول موج اگر شما دستگاه فرکانس یاب در دسترس داشته باشید بایستی ریموت اصلی را روی محل مخصوص که بر روی دستگاه مشخص شده است قرار دهید یکی از دکمه های ریموت اصلی را فشار دهید. در این هنگام طول موج ریموت اصلی شما بر روی صفحه دستگاه نشان داده خواهد شد.
اما در صورت عدم دسترسی یه دستگاه فرکانس یاب می توانید با باز کردن ریموت و خواندن عدد کریستال ریموت طول موج کارکرد ریموت را متوجه شوید.

2- مرحله آماده سازی ریموت دوم (Duplicator)

در این مرحله ریموت دوم (Duplicator) را آماده می نماییم، که اصطلاحا به این کار خام کردن یا آماده سازی ریموت می گویند.
ریموت های Duplicator بلوتوثی عرضه شده در ECA معمولا به این روش خام یا آماده کد گرفتن می شوند (این ریموت ها در حالت عادی آماده کدگیری نیستند)
دکمه قفل و باز ریموت (دو دکمه بزرگ A و B ریموت) را همزمان فشار دهید، بعد از چند ثانیه ریموت 3 بار چشمک متوالی میزند، سپس همانطور که دکمه A را ثابت نگه داشتید، دکمهB را رها کرده (همچنان دکمه A پایین نگه داشته شده باشد)، سپس چندین بار دکمه A را پشت سر هم فشار دهید، حال چراغ ریموت شما متوالی در حال چشمک زدن است.

3- مرحله ی تعریف و کد دهی به ریموت کپی

پس از انجام مراحل فوق در این مرحله بایستی ریموت اصلی و ریموت آماده شده را رو به روی هم قرارداده و هرکدام از دگمه های مشابه هر دو ریموت ( به عنوان مثال دکمه قفل) را به مدت 5 تا 10 ثانیه همزمان فشار دهید تا چراغ ریموت Duplicator سه بار سریع، سپس سه بار آهسته چشمک زده و در نهایت به صورت ثابت روشن شود. بعد از این مرحله در صورتی که کلید ریموت شما کد گرفته باشد، باید با فشار دادن همان دکمه ی ریموت، چراغ ریموت شما با روشن دادن کلید کپی شده به صورت ثابت روشن بماند. این مرحله را برای همه ی کلیدهای دو ریموت تک به تک انجام دهید، تا همه دکمه های ریموت کپی شده بعد از فشردن به حالت روشن زن برگردند. همچنین می توانید هر کلید را از ریموت هم فرکانس متفاوتی برای فرمان متفاوت کپی کنید.آنتن گیرنده بعضی از ریموت ها در پشت ریموت تعبیه شده است. در صورتی که ریموت شما از روبرو کد نگرفت، ریموت ها را پشت به پشت قرار داده و مرحله را دوباره انجام دهید.



---



ولتاژ جک درب پارکینگ

جک های درب پارکینگ معمولا در دو ولتاژ کاری ۲۲۰و ۲۴ولت به بازار عرضه می شوند.جک های پارکینگی ۲۲۰ولت قدرت بیشتری نسبت به جک های ۲۴ ولت دارند ولی این جک ها به دلیل متناوب بودن جریان برق شهر در تردد های بالا داغ کرده و ممکن است سوئیچ دمایی آنها قطع کرده و جک برای مدت ۳۰دقیقه تا زمان خنک شدن توقف کند.اما جک های پارکینگی ۲۴ولت در تردد های بالا داغ نمیشود و عملکرد بهتری دارد.درصورت قطع برق نیز جک های ۲۴ولت به دلیل امکان نصب باطری پشتیبان میتوانند کار کنند ولی جک های ۲۲۰ولت این امکان را ندارد.
پس اگر درمکانی زندگی میکنید که قطع جریان برق زیاد است بهتراست از جک پارکینگ ۲۴ولت استفاده کنید.البته استهلاک و هزینه خدمات جک های ۲۴ ولت بیشتراست و باطری آنها تقریبا هر ۲یا۳سال یک بار باید تعویض شود.پس اگر درتهران یا شهری که قطع برق کمی درآن است زندگی میکنید بهتر است از جک پارکینگ ۲۲۰ولت استفاده کنید.
جک های ۲۴ولت خیلی کمتر از ۲۲۰ولت دربازار وجود دارد و حتی باید از برندهای معتبر خریداری شود مانند BFT زیرا تولید آن نیاز به دقت بالاتری دارد.به هیچ عنوان از جک پارکینگی ۲۴ولت ارزان قیمت که ساخت شرکت های نامعتبر هستند استفاده نکنید.زیرا شما را حتما اذیت خواهد کرد

جک های 220 ولتی (ولتاژ برق شهری) :

این مدل از جک های برقی با ولتاژ 220 ولت AC برق شهر کار می کنند و دیگر داخل تابلو مدار فرمان از ترانس حجیم استفاده نمی شود . اینگونه از موتور ها اکثرا از استاتور های سیم پیچی شده با تعداد قطب های متفاوت (برای داشتن سرعت دور متفاوت در دقیقه استفاده می کنند و دارای روتور های قفسه سنجابی می باشند . در این موتور ها به دلیل استفاده نشدن از ذغال و کلکتور اصطحکاک مکانیکی آن کمتر است و دوام بیشتری دارد به همین دلیل بیشتر جک های درب های پارکینگی از این سیستم استفاده می کنند .


جک های 24 ولتی :

در داخل تابلوی مدار فرمان این جک ها یک ترانس بزرگ وجود دارد که ولتاژ برق شهر را ابتدا به 24 ولت تبدیل کرده و سپس به جک ها می رساند . این نوع موتور ها نسبت به موتور های 12 ولتی قدرت بیشتری داشته و در کشور ما از آنها استقبال بیشتری شده است . موتور های 24 ولتی نیز از یک استاتور آهن ربایی و روتور سیم پیچی که از طریق کلکتور و خازن ولتاژ را دریافت می کند . نوع دوم این موتور ها ، موتور های به اصطلاح universal هستند که استاتور آنها هم به صورت سیم پیچی می باشد که با سیم پیچ روتور با هم به صورت سری کار می کنند به همین دلیل در مواقعی که زیر بار شدید قرار می گیرند از طریق افزایش جریان دریافتی می توانند بار زیاد را تحمل کنند . موتور های 24 ولتی به دلیل گرمای کم برای تردد های زیاد مناسب می باشند .


---



نگهداری جک پارکینگی در زمستان

تغییرات آب و هوایی از جمله مسائلی است که بر جک پارکینگی اثرگذار است. سرمای زمستان و یخ زدگی ممکن است منجر به خرابی این درب ها شود از این رو آگاهی از یکسری نکات ضروری به منظور پرهیز از هر نوع خرابی یا اختلال در عملکرد درب امری بسیار ضروری می باشد. افرادی که جک پارکینگی دارند ممکن است با این مشکل مواجهه شده باشند که در برخی از روزها درب پارکینگ یا باز نمی شود و یا بعد از اینکه باز شد دیگر بسته نمی شود. اختلال در باز و بست شدن جک درب پارکینگ ممکن است به علت تغییرات آب و هوایی و سرمای بیش از حد باشد. در فصول سرد سال موتور، جک و فنرهای درب برای کار کردن نیاز به فشار بیشتری دارند. به همین دلیل هنگام یخبندان و در سرمای شدید باید مراقبت های ویژه از درب صورت گیرد تا هنگام استفاده از آن دچار مشکل نشد. در این نوشته از ساختمانچی به معرفی نکات ضروری در حفظ و نگهداری از جک پارکینگی پرداخته شده است. با رعایت آنها می توانید از خرابی های احتمالی و نقص عملکرد درب جلوگیری کنید. با ما همراه باشید.

موتور جک پارکینگی را با پشم شیشه عایق کاری کنید

برودت و خشکی هوا از جمله عوامل موثر بر عملکرد جک پارکینگی اتوماتیک است، از این رو با استفاده از پشم شیشه می توان موتور جک را پوشش داده و از یخ زدگی محافظت نمود. پشم شیشه نوعی عایق حرارتی همانند پشم سنگ است که از انتقال سرما به موتور جلوگیری می نماید.

ریموت کنترل را چک کنید

همواره چراغ ریموت درب را چک کنید. وقتی چراغ روی ریموت به نسبت همیشه کم رنگ تر شده و یا خاموش گردد، مسلماً ایرادی رخ داده و یا باطری ریموت به دلیل استفاده مکرر ضعیف شده و باید آن را تعویض کرد.

درب را روغن کاری کنید

لولا های درب را در زمستان مرتب روغن کاری کنید ودر روزهای یخبندان مطمعن شوید که لولا ها یخ نزده باشند.

---

مراحل چک کردن مرحله به مرحله و پیدا کردن مشکل جک درب اتوماتیک

ریموت کنترل

1. باید کیفت چراغ ریموت چک شود (در صورت خرابی ریموت درب اتوماتیک چراغ آن کمرنگ تر از همیشه خواهد شد شاید هم خاموش شود). در این صورت یا ریموت معیوب شده یا این که به مرور زمان باطری آن تمام شده و نیاز به تعویض دارد.
دستگاه مرکزی و فیوز

2. وقتی ریموت را چک کردید و سالم بود باید گوش خود را به دستگاه مرکزی نزدیک کرده و وقتی دکمه ای از ریموت را لمس می کنید صدای رله دستگاه مرکزی شنیده شود و این عمل نشان می دهد هم ریموت فرمان صادر و هم فیوز سالم هستند و دستگاه مرکزی آن را اجرا کرده پس آن هم سالم است. اما اگر صدای از دستگاه مرکزی شنیده نشد یا باید اول فیوز را چک کنیم که اگر آن هم سالم بود ایراد از برد مدار یا سیم های ورودی به آن می باشد که نیاز به کارشناسی دقیق تعمیر کار دارد.
جک بازویی درب اتوماتیک

3. حالا اگر ایراد از جک های بازویی باشد درب نه باز می شود نه بسته می شود اما اگر از چشمی ها باشد درب باز می شود اما هنگام بسته شدن عمل نخواهد کرد پس اگر درب باز هم نشد (هر دولنگه) مشکل از داخل جک بازویی می باشد. اگر حالتی پیش آمد که متوجه شدید جک درب خراب می باشد یا باید آن را تعمیر کنید یا تعویض.
چشمی یا فتوسل

4. تمام مراحل بالا چک شده و از بدون ایراد بودن آنها که مطمئن شدید و درب اتوماتیک باز می شد اما هنگام بسته شدن عمل نمی کرد ایراد باید از چشمی ها باشد که ارتباط آن ها قطع شده و نمی گذارد درب بسته شود. در مواقعی که ایراد از چشمی ها باشد باید ابتدا از ساف بودن هردو و تراز بودن آنها اطمینان حاصل کنید بعد از تمیز بودن چشمی زیرا هر مانعی که سد راه رسیدن مادون قرمز به گیرنده شود اخلال ایجاد می کند, در بعضی موارد هم امکان دارد چشمی درب اتوماتیک در مکانی قرار گرفته باشد که نور خورشید به آن می تابد و چون نور خورشید اشعه مادون تولید می کند این هم می تواند در کار چشمی ها خلل ایجاد کند (این مشکل بیشتر در تابستان که نور خورشید شدیدتر است اتفاق می افتد) که با گذاشتن سایبان برای چشمی ها مشکل مرتفع می شود اما اگر با این موارد هم مشکل حل نشود چشمی شما دچار مشکلی شده که یا نیاز به تعمیر برد یا تعویض دارد.

برد کنترل جک از چه قسمتهایی تشکیل شده:

تابلو مدارفرمان مغز متفکر سیستم درب اتوماتیک است . تابلو مدارفرمان یا سرور جعبه ای است که کلیه لوازم و متعلقات سیستم درب اتوماتیک به وسیله کابل و یا بی سیم ( امواج رادیویی به این دستگاه متصل می شوند و فرامین خود را از آن دریافت می کنند.هر سیستم، تابلو فرمان مخصوص به خود را دارد و امکان استفاده از مدارفرمان یک سیستم برای سیستم های دیگر وجود ندارد.این برد جهت کنترل و تنظیم زمان حرکت درب بکار می رود و محل آن در سیستم های مختلف فرق می کند. به عنوان نمونه این برد در سیستم های درب های ریلی روی دستگاه اصلی و د‏ر سیستم های درب های لولایی به صورت جداگانه در یک تابلو در کنار در نصب می گردد.

برد اصلی:
در داخل سرور یک برد بزرگ و اصلی قرار دارد که تمام قطعات روی آن نصب می شوند. بر روی این برد یک میکروپروسور طراحی شده که اطلاعات را از سیستم دریافت و پس از پردازش دستور نهائی را صادر می کند.

ترانس تغذیه:
وظیفه تغذیه برد اصلی و متعلقات سیستم درب اتوماتیک را به عهده دارد. قسمت ورودی ترانس ۳ پایه دارد. دو پایه ورودی برق ۲۲۰V است و ورودی سوم برای ارت کاربرد دارد. خروجی این ترانس به صورت ولتاژ مستقیم ۱۲V و ۲۴V به برد اصلی می رسد.

ترمینال های اتصال:
این ترمینال ها برای اتصال برد اصلی با اجزای دیگر سیستم درب اتوماتیک است. تمام فرامین از طریق ترمینال ها به سایر اجزا صادر می شود.

فیوز:
فیوزها برای حفاظت در برابر اضافه بار و اضافه ولتاژ در مدار قرار می گیرند . در تابلوی مرکزی دو عدد فیوز قرار دارد که هر کدام وظیفه خاصی به عهده دارند:
– فیوز آمپر پایین: برای محافظت سنسورهای چشمی
– فیوز آمپر بالا برای محافظت بازوها ، فلاشر و قفل برقی
البته در بعضی دستگاه ها فیوزهای بیشتری نیز وجود دارد که در آن ها مسئولیت محافظت از هر قسمت به عهده یک فیوز است مثلا موتورها یک فیوز دارند، قفل برقی یک فیوز دیگر و حتی برای برق ورودی هم فیوزی مجزا تعبیه شده است.

کارت رادیویی:
کارت رادیوئی به عنوان گیرنده امواج عمل می کند  و ارتباط بین ریموت کنترل و برد
اصلی را برقرار میکند امواج را به برد اصلی ارسال می کند  تا فرمان لازم در این خصوص صادر گردد.

دیپ سوئیچ:
مجموعه ای از شاسی های ریز در کنار هم هستند که برای برنامه ریزی دستگاه به کار می روند.

لامپ های LED:
موقعیت کاری دستگاه را با توجه به عملکرد سیستم درب اتوماتیک نشان می دهند.

صفحه نمایشگر:
در دستگاههای دیجیتالی برای برنامه ریزی دستگاه از نمایشگر استفاده می شود.
‏
‏
‏رله ها :
این رله ها برای اعمال دستورات کنترلی به موتور و لامپها بکار می روند .
‏
ولوم های تنظیم :
برای تنظیم قدرت موتور یا زمان حرکت و ایست موتور بکار می روند .


ریموت کنترل

یکی از مواردی که در هنگام تهیه ریموت درب پارکینگ برای همه ما اهمیت زیادی دارد، حداکثر برد ریموت درب است. ریموت ها برای باز کردن جک درب پارکینگ از امواج رادیویی استفاده می کنند. در گذشته این امواج در حدود 315 مگا هرتز بود، اما با گذشت زمان متوجه شدند که این امواج با امواج دیگر مانند دزدگیر ماشین ها تداخل ایجاد می کنند و این باعث بهم ریختگی در باز شدن ریموت ها می شود. امروزه حداکثر فرکانس ریموت جک درب پارکینگ 433 مگاهرتز می باشد البته بیشتر خریداران طرفدار ریموت های با برد بالاتر هستند. این فرکانس تاکنون در ایران رایج بوده است است اما در کشورهای اروپایی با توجه به پیشرفت امکانات در دزدگیرها و ریموت ها و مجزا کردن فرکانس هر کدام از آنها، فرکانس ریموت ها تا 868 مگاهرتز نیز افزایش پیدا کرده است. البته بعضی از برندهای پیشرو در تولید ریموت های جک درب در ایران هم به تازگی از این فرکانس ها استفاده می کنند.

تداخل فرکانس ها چه مشکلاتی را در برد ریموت درب ایجاد می کند؟

یکی از مشکلاتی که ممکن است در اثر تداخل فرکانس ایجاد شود این است که مثلا همسایه شما و شما از یک نوع جک درب پارکینگ استفاده می کنید. تداخل فرکانس باعث می شود که هنگامی که آنها ریموت درب پارکینگ خود را می زنند در عین ناباوری درب شما باز شود. این به این دلیل است که هر دوی شما از یک طول موج برای باز کردن درب پارکینگ خود استفاده می کنید و به طور تصادفی کد تعریف شده برای ریموت درب پارکینگ شما با کد آنها همخوانی دارد در نتیجه هر دو درب شروع به باز شدن می کنند.


ریموت من سرقت و یا گم شده است

درصورت سرقت ریموت باید بلافاصله نسبت به غیرفعال نمودن آن ریموت اقدام نمود زیرا سارق که ریموت را در اختیار دارد به راحتی قادرخواهد بود درب را باز کرده و وارد پارکینگ شود .

برای حذف کردن ریموت سرقت شده باید رسیور دستگاه را ریست کرد و ریموت های موجود را مجدد کددهی نمود. درصورت عدم آشنایی با نحوه ریست کردن رسیور و اقدام برای انجام این کار، ممکن است سایر تنظیمات مدارفرمان را تغییر داده و دستگاه غیرفعال شود. بنابراین از ریست کردن رسیور دستگاه اجتناب نمایید و با تکنسین های متخصص تماس بگیرید .

تمیز کاری ریل موتور ریلی

آیا به تازگی درب اتوماتیک در تبریز خود را نصب کرده‌اید و یا سال‌هاست در حال استفاده از درب اتوماتیک پارکینگ هستید؟ اگرچندین سال است که درب پارکینگ خود را نصب کرده اید، اینبار به دقت به غلطک‌های آن نگاه کنید. فرقی ندارد که غلطک‌های درب پارکینگ پلاستیکی است و یا استیل. مهم این است که اگر فرسوده و کهنه شده باشد، نیاز به بررسی و تعمیر جک پارکینگ تبریز دارد. زیرا در صورتیکه غلطک‌های درب پارکینگ آسیب دیده باشند، احتمال نفوذ سارقین به ساختمان بسیار زیاد است و در نهایت امنیت ساختمان را به خطر می اندازد. ضمن اینکه می‌تواند به سایر قطعات درب پارکینگ آسیب وارد کند. بنابراین هر چه زودتر غلطک‌های کهنه را تعویض کنید.

منبع : سایت درب اتوماتیک تبریز
